（メリー印）ゲートカット用エアニッパ

ツール用品技術窓口

あなたと同じ商品を見たお客様は
こちらの商品も見ています

	室本鉄工エアーニッパ用替刃
	ベッセル樹脂用ストレート刃
	ベッセル角型エアーニッパー
	スリーピークス技研片刃プラニッパ
	室本鉄工ヒートニッパ HT180DX

カタログ |

室本鉄工

（メリー印）ゲートカット用エアニッパ

通常単価(税別): 29,561円～40,908円

税込単価: 32,517円～44,999円

通常出荷日：4日目

【特長】・スライドして切断するため切り口がきれいに仕上がります。・複数台セットして多数個同時切断もでき...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
エアニッパ
替刃金属用
-
用途
樹脂成形品の多箇所同時切断に。

ご注意

エアニッパ用刃は付属しておりません。別途お買い求め下さい。

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

取付台と平行に移動します。

型番（本体のみ）	質量（g）	空気消費量（cm³/回）	加圧力（N）	使用空気圧（MPa）
ME5	290	32	607	0.4～0.5
ME10	540	74	1,154	0.4～0.5
ME20	810	138	1,452	0.5～0.6
ME30	1,490	272	1,918	0.5～0.6

規格表

単位：mm

型番	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	R	S	T
ME5	79.2	29	9	30	31.2	76.2	3	6.2	22	4	50	22.2	M3	12.1	4	21	4	2
ME10	102.2	35	10	39	42.2	88.2	3	6.2	26	5	50	33.2	M3	13	4	21	4	2
ME20	116.2	44	13	42	48.2	103.2	5	6.2	34	5	85	13.2	M4	13	4	27	2.3	2
ME30	149.2	56	15	51	64.2	127.2	5	6.2	40	7	85	35.2	M4	13	4	50	3.3	3

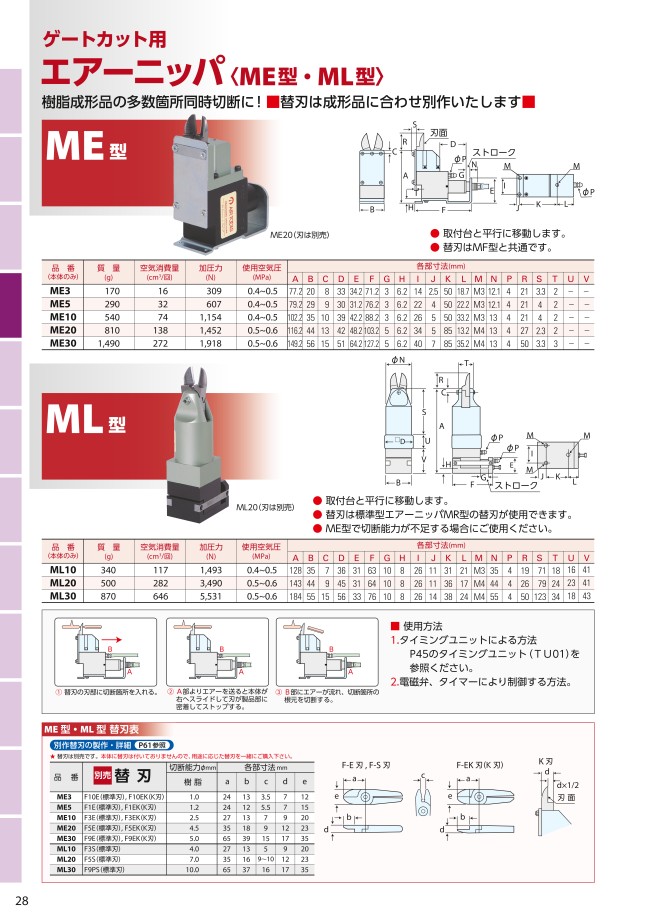

外形図

使用方法・使用事例

使用方法

タイミングユニットによる方法
電磁弁、タイマーにより制御する方法。

（1）替刃の刃部に切断箇所を入れる。

（2）A部よりエアーを送ると本体が右へスライドして刃が製品部に密着してストップする。

（3）B部にエアーが流れ、切断箇所の根元を切断する。

商品TOP

カタログ (見開き版)

絞り込み条件：13 項目の仕様が未選択です

切断能力(ABS樹脂)(mm)
- 1.2
- 2.5
- 4.5
- 6
- 1
加圧力(N)
- 607
- 1154
- 1452
- 1918
- 227
空気消費量(cm³/回)
- 32
- 74
- 138
- 272
- 30
使用空気圧(MPa)
- 0.4～0.5
- 0.5～0.6
替刃樹脂用
- F1E
- F3E
- F5E
- F9E
- F10E
取付穴A
- 22
- 26
- 34
- 40
- 14
取付穴B
- 50
- 85
JANコード
- 4953881540218
- 4953881540317
- 4953881540416
- 4953881540515
- 4953881540119
トラスココード
- 466-0323
- 466-0315
- 466-0293
- 466-0285
- 466-0307
質量(g)
- 290
- 540
- 810
- 1490
- 170
奥行(mm)
- 77
- 88
- 103
- 127
- 71
高さ(mm)
- 96
- 118
- 138
- 199
- 95
幅(mm)
- 29
- 35
- 44
- 56
- 20
タイプ
- ME
出荷日
すべて
4日以内

型番リスト

表示件数

型番

切断能力(ABS樹脂)

(mm)

加圧力

(N)

空気消費量

(cm³/回)

使用空気圧

(MPa)

替刃樹脂用

取付穴A

取付穴B

JANコード

トラスココード

質量(g)

奥行(mm)

高さ(mm)

幅(mm)

最小発注数量

1.2	607	32	0.4～0.5	F1E	22	50	4953881540218	466-0323	290	77	96	29	1個
2.5	1154	74	0.4～0.5	F3E	26	50	4953881540317	466-0285	540	88	118	35	1個
4.5	1452	138	0.5～0.6	F5E	34	85	4953881540416	466-0293	810	103	138	44	1個
6	1918	272	0.5～0.6	F9E	40	85	4953881540515	466-0315	1490	127	199	56	1個

通常単価(税別) (税込単価)	通常出荷日

29,563円 ( 32,519円 )	4日目
29,561円 ( 32,517円 )	4日目
32,842円 ( 36,126円 )	4日目
40,908円 ( 44,999円 )	4日目

詳細情報

基本情報

【特長】
・スライドして切断するため切り口がきれいに仕上がります。
・複数台セットして多数個同時切断もできます。
【用途】
・樹脂成形品の多箇所同時切断に。

ご注意

エアニッパ用刃は付属しておりません。別途お買い求め下さい。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

（メリー印）ゲートカット用エアニッパのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QエアーニッパーME-20は、本体と刃はセットになっているのか

刃は別売りとなっております。
