アルファデュアルフェイスミル ASDF形 高送りタイプ

製品特長・仕様

製品の基本仕様・特長

• 高送りタイプと高切込みタイプ、2種類のボデーに対応したインサートで様々なマシニングセンターの能力をフル活用。
• 〈シリーズ追加〉切削抵抗を低減する快削Bブレーカと振動抑制ボデーでさらに加工能率UP

加工用途

耐久性に優れた大型インサート

• 16サイズで厚さ7mmの大型インサートは破損トラブルを軽減します。

ASDF形とASDH形で共用可能

• 1種のインサートで高送りと高切込みの2つのアプリケーションに対応可能です。
• 工具管理の負担を軽減します。

経済性に優れたデュアルフェイス

• 表裏で計8コーナーの使用が可能です。

ボデーの使い分けマップ
・加工環境にあわせて選択可能な2種のボデーをラインアップ

快削Bブレーカ
快削Bブレーカ追加による切削抵抗低減

• 切れ刃形状をポジティブ設定にすることで、切削抵抗を従来形状に比べ10%低減。
• 切削抵抗低減により、剛性が低い加工環境下においても、良好な切削を実現



振動抑制ボデー（ASDF5○○○R（M）-○U）
不等分割ピッチによるビビリ振動対策

• インサートを不等分割ピッチで配列することにより、ビビリ振動の主要因である自励振動を抑制。
• 従来品に比べ、ビビリ振動を抑制することで、切込み限界を改善する事が可能

各分割方法での限界切込深さ（6D）-切削テスト-

性能・試験情報

工具径と切削動力

切削性能

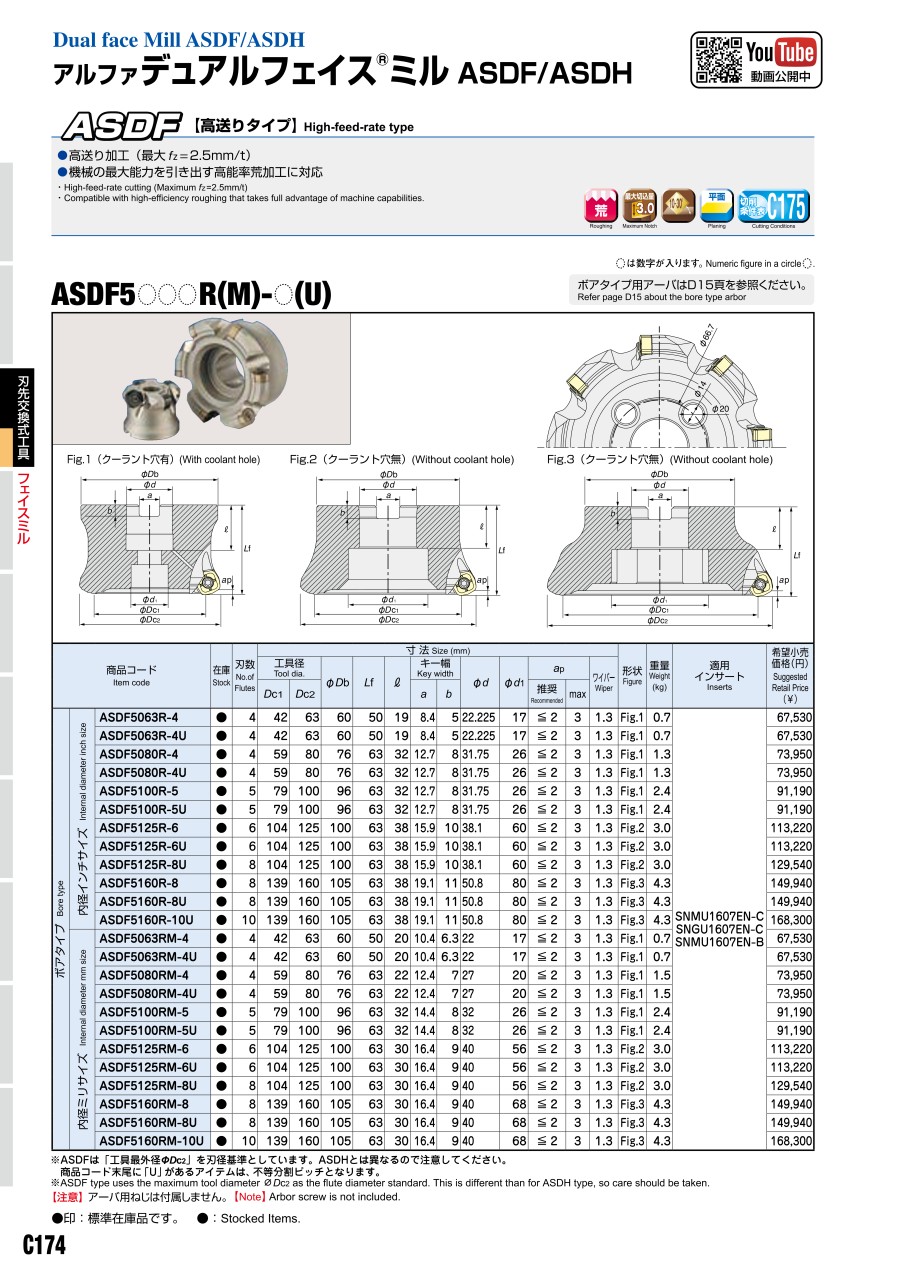

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

• GXコート、JSコートは通電式タッチセンサーに反応しませんのでご注意ください。
• 被削材、加工形状に合わせて、適切なクーラントを使用してください。
• この切削条件表は切削条件の目安を示すものです。実際の加工では、加工形状、目的、使用機械等により条件を調整してください。
• インサートの交換は早めに行い、過度の使用による破損を防止してください。
• 排出した切りくずは、飛散し作業者を切傷させ、やけどあるいは目に入って負傷させる恐れがありますので、ご使用に際してはその周囲に安全カバーを取付け、保護メガネなどの保護具を着用し、安全な環境で作業されることをお願い致します。
• 不水溶性切削油剤は、火災の恐れがありますので使用しないでください。

ASDF形を形状加工で使用する場合

注意・禁止事項

安全上のご注意

1. 取扱上のご注意
（1）工具をケース（梱包）から取り出す際は、足元への落下あるいは素手の指先へ落して怪我をしないように十分なご注意をお願いします。
（2）インサートをセットして実際にご使用する場合は、切れ刃を素手で直接触れないように注意してください。
2. 取付け時のご注意
（1）ご使用にあたって、インサートのセッティングは確実に行っていただき、アーバ等への取付も確実に行ってください。
（2）ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を除いてください。
3. 使用上のご注意
（1）切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
（2）標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
（3）インサートは硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。

• 引火や爆発の危険のあるところでは使用しないでください。
• 不水溶性切削油は、火災の恐れがありますので使用しないでください。

（4）工具を本来の目的以外に使用したり、改造したりしないでください。
