三菱マテリアル

VQ4SVB スマートミラクルエンドミル

VQ4SVB スマートミラクルエンドミル
通常単価(税別)
11,115円～34,706円
税込単価
12,227円～38,177円

スマートミラクルを適用した4枚刃制振ボールエンドミルです。【特長】・難削材加工...

詳細情報を確認する

ご注意

  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が8型番あります。
数量：

商品情報

推奨切削条件

VQ4SVB 4枚刃スマートミラクル制振ボールエンドミルの特長

スマートミラクルコーティング

新開発の耐摩耗性を大幅に向上した（Al,Cr）N系コーティング。
コーティング膜の平滑化処理により、切削抵抗の低減、切りくず排出性が大幅に向上。難削材の長寿命、高能率加工に最適な次世代コーティング。

難削材加工用エンドミルの断面図／平滑化表面Zero-μ サーフェース／新開発（Al、Cr）N系コーティング／超微粒超硬母材

難削材加工用エンドミルの断面図／平滑化表面Zero-μ サーフェース／新開発（Al、Cr）N系コーティング／超微粒超硬母材

ZERO-μサーフェイス スマートミラクルコーティング

ZERO-μサーフェイス スマートミラクルコーティング

従来コーティング

従来コーティング

ZERO-μ（ミュー）サーフェース

ZERO-μサーフェースは、独自の表面処理技術により、平滑なコーティング膜を実現。さらに、平滑面とシャープな切れ刃の両立によりスムーズな切りくず排出で切削抵抗が低減し、加工能率、工具寿命が向上。

ZERO-μサーフェース／スマートミラクルコーティング

ZERO-μサーフェース／スマートミラクルコーティング

ZERO-μサーフェースのスマートミラクルコーティング表面図

ZERO-μサーフェースのスマートミラクルコーティング表面図

従来コーティングの表面図

従来コーティングの表面図

VQMHVと従来品の切削抵抗比較グラフ／切削抵抗を20%以上低減

VQMHVと従来品の切削抵抗比較グラフ／切削抵抗を20%以上低減

切削条件

  • 被削材：SUS304
  • 使用工具：VQMHVD600（DC=6mm）
  • 回転速度：2,650min-1
  • 切削速度：50m/min
  • 送り速度：320mm/min（0.03mm/t.）
  • 切込み量：ap=6mm
  • 突出し長さ：20mm
  • 加工形態：ダウンカット／外部給油（エマルション）
  • 使用機械：立形M/C（BT50）

※画像はシリーズの代表例を記載しています。

技術情報

VQ4SVB／不等カーブ・不等ピッチ採用により、優れた制振効果を発揮

VQ4SVB／不等カーブ・不等ピッチ採用により、優れた制振効果を発揮

外周4枚刃、ねじれ45°／耐摩耗性に優れた専用超硬母材を採用

外周4枚刃、ねじれ45°／耐摩耗性に優れた専用超硬母材を採用

製品比較情報

切削性能

難削材加工において、従来品の2倍以上の長寿命を実現。

VQ4SVBと従来品の切削性能比較グラフ

VQ4SVBと従来品の切削性能比較グラフ

インコネル718側面切削での摩耗比較

インコネル718側面切削での摩耗比較

切削条件

  • 被削材：インコネル718
  • 使用工具：VQ4SVBR0500（RE=5mm）
  • 回転速度：1,100min-1
  • 切削速度：30m/min
  • 送り速度：220mm/min（0.05mm/t.）
  • 切込み量：ap=2.5mm／ae=0.5mm
  • 突出し長さ：25mm
  • 加工形態：ダウンカット／外部給油（エマルション）
  • 使用機械：立形M/C（BT40）
SUS630側面切削での摩耗比較

SUS630側面切削での摩耗比較

切削条件

  • 被削材：SUS630
  • 使用工具：VQ4SVBR0500（RE=5mm）
  • 回転速度：2,600min-1
  • 切削速度：70m/min
  • 送り速度：520mm/min（0.05mm/t.）
  • 切込み量：ap=2.5mm／ae=0.5mm
  • 突出し長さ：20mm
  • 加工形態：ダウンカット／外部給油（エマルション）
  • 使用機械：立形M/C（BT40）
Ti-6Al-4V側面切削での摩耗比較

Ti-6Al-4V側面切削での摩耗比較

切削条件

  • 被削材：Ti-6Al-4V
  • 使用工具：VQ4SVBR0500（RE=5mm）
  • 回転速度：4,800min-1
  • 切削速度：150m/min
  • 送り速度：960mm/min（0.05mm/t.）
  • 切込み量：ap=2.5mm／ae=0.5mm
  • 突出し長さ：25mm
  • 加工形態：ダウンカット／外部給油（エマルション）
  • 使用機械：立形M/C（BT40）

推奨切削条件

肩削り（溝削り）

肩削り（溝削り）の場合の切込み量基準

肩削り（溝削り）の場合の切込み量基準

加工面の傾斜角

加工面の傾斜角



（単位：mm）



被削材炭素鋼、合金鋼、
軟鋼 、
プリハードン鋼、

S45C、SCM440、SS400、S10C、NAK、PX5、SNCM439など
ボール半径
RE		α≦15°α>15°切込み量
ap		ピックフィード
pf
切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）		切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）
R 125040,0008,00020032,0003,8000.170.5
R 1.530032,0007,70020021,0003,2000.250.75
R 230024,0005,80020016,0002,8000.331
R 2.530019,0005,30020012,7002,6000.421.25
R 330016,0004,80020010,6002,1000.51.5
R 430012,0004,3002008,0001,9000.82
R 53009,6004,1002006,4001,80012.5
R 63008,0004,0002005,3001,8001.23
被削材オーステナイト系ステンレス鋼、チタン合金、析出硬化系ステンレス鋼、
コバルトクロム合金、フェライト系・マルテンサイト系ステンレス鋼

SUS304、SUS316、Ti-6Al-4V、SUS630、SUS631、15-5PH、17-4PH
SUS431、SUS420J2など
ボール半径
RE		α≦15°α>15°切込み量
ap		ピックフィード
pf
切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）		切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）
R 123036,0006,50015024,0002,9000.170.5
R 1.523024,0004,80015016,0001,9000.250.75
R 223018,0004,00015012,0001,7000.331
R 2.523014,4003,5001509,6001,5000.421.25
R 323012,0003,2001508,0001,4000.51.5
R 42309,0003,2001506,0001,4000.82
R 52307,2003,0001504,8001,30012.5
R 62306,0003,0001504,0001,3001.23
被削材銅・銅合金
ボール半径
RE		α≦15°α>15°切込み量
ap		ピックフィード
pf
切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）		切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）
R 125040,0008,00024038,0004,5000.170.5
R 1.536038,0009,10024025,0003,8000.250.7
R 236029,0007,00024019,0003,3000.331
R 2.536023,0006,40024015,0003,1000.421.2
R 336019,0005,70024019,0002,6000.51.5
R 436014,0005,0002409,6002,3000.82
R 536012,0005,1002407,7002,20012.5
R 63609,6004,8002406,4002,2001.23
被削材耐熱合金

lnconel718など
ボール半径
RE		α≦15°α>15°切込み量
ap		ピックフィード
pf
切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）		切削速度
（m/min）		回転速度
（min-1）		送り速度
（mm/min）
R 1609,600960406,4005100.080.2
R 1.5606,400640404,2003400.130.3
R 2604,800580403,2002600.170.4
R 2.5603,800530392,5002500.210.5
R 3603,200500402,1002100.250.6
R 4602,400430401,6001900.40.8
R 5632,000420411,3001800.51
R 6641,700350411,1001500.61.2
  1. ※1スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。
  2. ※2ステンレス鋼、チタン合金、耐熱合金等の切削には、水溶性切削油剤の使用が効果的です。
  3. ※3制振エンドミルは一般のエンドミルと比較し、びびり抑制効果がありますが、機械や被削材の剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてください。
  4. ※4切込み量が小さい場合、回転速度と送り速度を上げることができます。
  5. ※5αとは、加工面の傾斜角です。

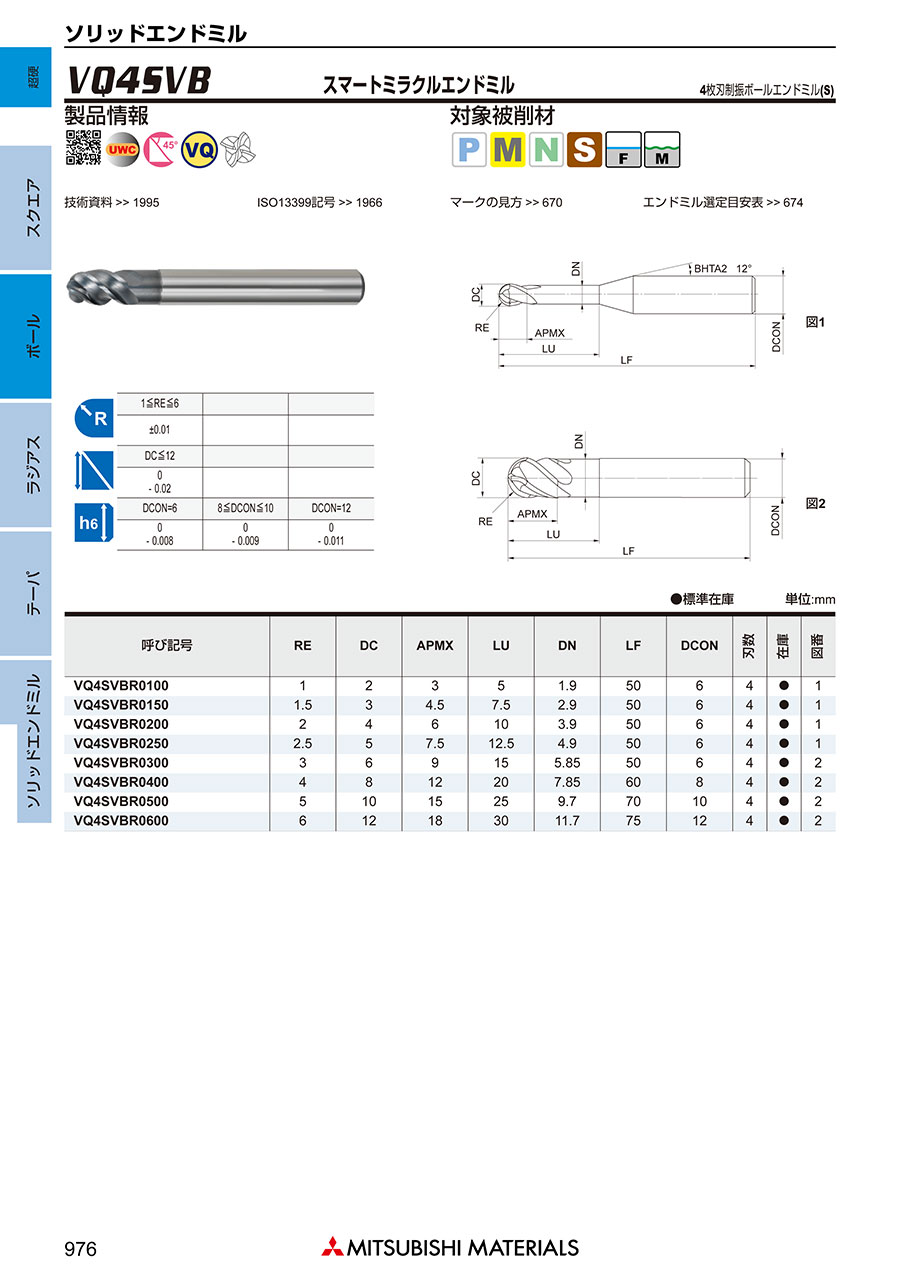

製品仕様

4枚刃スマートミラクル制振ボールエンドミルの寸法図（図1）

4枚刃スマートミラクル制振ボールエンドミルの寸法図（図1）

4枚刃スマートミラクル制振ボールエンドミルの寸法図（図2）

4枚刃スマートミラクル制振ボールエンドミルの寸法図（図2）



（単位：mm）



呼び記号REDCAPMXLUDNLFDCON刃数図
VQ4SVBR010012351.950641
VQ4SVBR01501.534.57.52.950641
VQ4SVBR0200246103.950641
VQ4SVBR02502.557.512.54.950641
VQ4SVBR0300369155.8550642
VQ4SVBR04004812207.8560842
VQ4SVBR050051015259.7701042
VQ4SVBR0600612183011.7751242

RE=ボール半径／DC=外径／APMX=刃長／LU=首下長／DN=首径／LF=全長／DCON=シャンク径

※ スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。

対応被削材

  • 炭素鋼・合金鋼・鋳鉄（<30HRC）：○
  • 工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）：○
  • 高硬度鋼（≦55HRC）：-
  • 高硬度鋼（>55HRC）：-
  • オーステナイト系・ステンレス鋼：◎
  • チタン合金・耐熱合金：◎
  • 銅合金：○
  • アルミニウム合金：-

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
VQ4SVB スマートミラクルエンドミル 推奨切削条件表

型番リスト

表示件数
  • 1
    • 型番
    VQ4SVBR0100
    VQ4SVBR0150
    VQ4SVBR0200
    VQ4SVBR0250
    VQ4SVBR0300
    VQ4SVBR0400
    VQ4SVBR0500
    VQ4SVBR0600

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    首下長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    首部勾配

    (°)

    		最小発注数量
    2
    3
    1
    5
    6
    50
    12
    1個
    3
    4.5
    1.5
    7.5
    6
    50
    12
    1個
    4
    6
    2
    10
    6
    50
    12
    1個
    5
    7.5
    2.5
    12.5
    6
    50
    12
    1個
    6
    9
    3
    15
    6
    50
    -
    1個
    8
    12
    4
    20
    8
    60
    -
    1個
    10
    15
    5
    25
    10
    70
    -
    1個
    12
    18
    6
    30
    12
    75
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,115円
    ( 12,227円 )
    3日目
    11,375円
    ( 12,513円 )
    3日目
    12,261円
    ( 13,487円 )
    4日目
    12,870円
    ( 14,157円 )
    4日目
    15,795円
    ( 17,375円 )
    3日目
    21,976円
    ( 24,174円 )
    4日目
    28,542円
    ( 31,396円 )
    4日目
    34,706円
    ( 38,177円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    スマートミラクルを適用した4枚刃制振ボールエンドミルです。
    【特長】
    ・難削材加工用エンドミルです。
    ・スマートミラクルコーティング：新開発の耐摩耗性を大幅に向上した（AL、Cr）N系コーティングです。
    ・コーティング膜の平滑化処理により、切削抵抗の低減、切くず排出性が大幅に向上します。
    ・難削材の長寿命、高能率加工に最適な次世代コーティングです。
    ・不等リードの採用で、びびりを抑制します。
    【用途】
    ・専用母材の採用でインコネル等の仕上げ加工に最適です。
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工に適用します。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
