三菱マテリアル

VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミル

Name: VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミル
Brand: 三菱マテリアル
SKU: 223000584206
Rating: 4 (3 reviews)

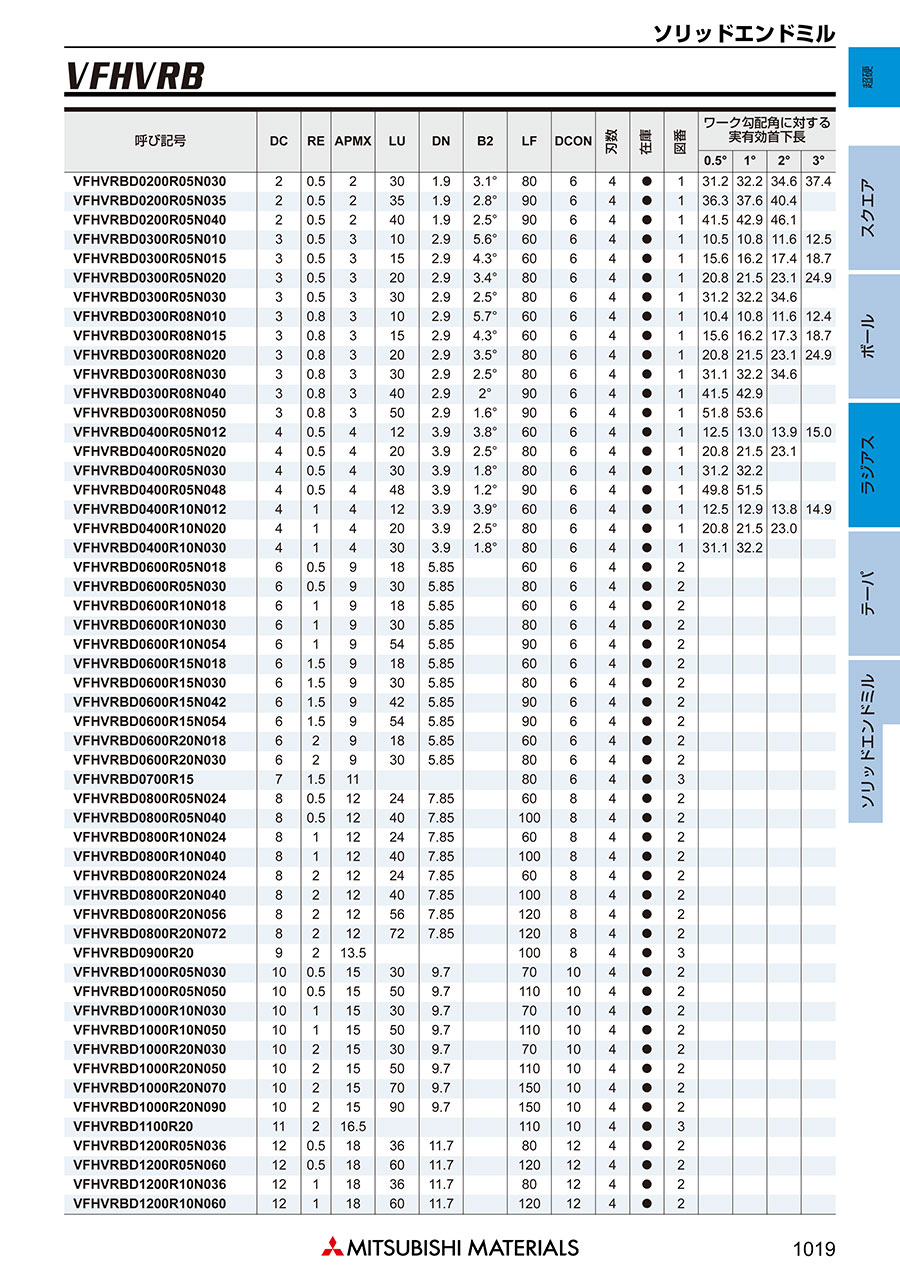

カタログ

通常単価(税別): 10,957円～104,054円

税込単価: 12,053円～114,459円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

高送り高能率加工用インパクトミラクル制振ラジアスエンドミルです。【特長】・加工機のスペックに合わせて加...

詳細を確認

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

よく一緒に見られています

三菱マテリアル

MS4MRB 4枚刃エムスターラジアスエンドミル（M）

通常価格(税別)： 7,950円 (税込価格：8,745円)

通常出荷日：在庫品1日目

未確定：候補が142型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

切りくず排出性と剛性のバランスを考慮した特殊ギャッシュ形状により高速切削と高切り込み切削の高能率加工が可能

特殊ギャッシュ形状+高靭性母材

VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミル　製品特長関連画像1

VFHVRBと他社品の高送り加工比較グラフ

切削条件

・エンドミル：VFHVRBD1000R20N030（φ10（直径10mm））
・被削材：SKD61（52HRC）
・回転速度：3,000min^-1（94m/min）
・送り速度：3,600～8,400mm/min（0.3～0.7mm/tooth）
・切削方式：エアブロー

VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミル　製品特長関連画像2

加工寸法図（被削材：SKD61（52HRC））

VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミル　製品特長関連画像3

VF-HVRBと従来品の高送り加工比較イメージ

切削条件

・エンドミル：VFHVRBD1000R20N030（φ10（直径10mm））
・被削材：S55C
・回転速度：2,880min^-1（90m/min）
・送り速度：3,900mm/min（0.34mm/tooth）
・切削方式：エアブロー

VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミル　製品特長関連画像5

加工寸法図（被削材：S55C）

不等リード

びびり知らずで、びびりを抑制・加工面品位を向上。

VFHVRBの仕上げ面イメージ

従来品の仕上げ面イメージ

加工寸法図（被削材：S55C）

切削条件

エンドミル：VFHVRBD1000R20N030（φ10（直径10mm））
被削材：S55C
回転速度：4,800min^-1（150m/min）
送り速度：2,280mm/min（0.12mm/tooth）
切削方式：エアブロー

特殊曲面コーナR形状

切れ味を向上させた特殊曲面コーナR形状により、切削抵抗を大幅に低減。

VFHVRBの切削抵抗グラフ

従来品の切削抵抗グラフ

VFHVRB使用時の切りくず

従来品使用時の切りくず

加工寸法図（被削材：S55C）

切削条件

エンドミル：VFHVRBD1000R20N030（φ10（直径10mm））
被削材：S55C
回転速度：2,400min^-1（75m/min）
送り速度：3,000mm/min（0.31mm/tooth）
切削方式：エアブロー

外形図

テーパネックタイプ

ワーク勾配角に対する実有効首下長

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

高速切削

被削材			炭素鋼、鋳鉄、合金鋼（-30HRC） S50C、FC250、SCM等				合金鋼、工具鋼、プリハードン鋼 SKD61、SK、NAK等
外径（mm）	コーナ半径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）
1	0.2	4	40,000	7,200	0.04	0.45	33,000	5,100	0.03	0.45
1	0.2	6	40,000	6,500	0.03	0.45	33,000	4,600	0.022	0.45
1	0.2	8	32,000	4,500	0.022	0.45	27,000	3,200	0.018	0.45
1	0.2	10	24,000	2,700	0.015	0.45	20,000	1,900	0.01	0.45
1	0.2	15	16,000	1,200	0.008	0.45	14,000	700	0.005	0.45
1	0.2	20	14,000	1,000	0.005	0.45	12,000	600	0.004	0.45
1.5	0.3	4	32,000	10,000	0.1	0.65	27,000	7,100	0.08	0.65
1.5	0.3	6	32,000	7,800	0.08	0.65	27,000	5,500	0.06	0.65
1.5	0.3	10	27,000	5,700	0.05	0.65	22,000	4,000	0.035	0.65
1.5	0.3	15	22,000	3,200	0.03	0.65	18,000	2,300	0.025	0.65
1.5	0.3	20	16,000	1,400	0.02	0.65	14,000	1,200	0.016	0.65
1.5	0.3	25	13,000	1,000	0.015	0.65	11,000	800	0.012	0.65
1.5	0.3	30	13,000	900	0.01	0.65	11,000	700	0.008	0.65
2	0.5	6	24,000	10,000	0.1	0.75	20,000	7,100	0.08	0.75
2	0.5	10	24,000	10,000	0.08	0.75	20,000	7,100	0.06	0.75
2	0.5	15	20,000	7,000	0.05	0.75	17,000	5,000	0.04	0.75
2	0.5	20	20,000	3,600	0.04	0.75	17,000	2,600	0.03	0.75
2	0.5	25	16,000	1,800	0.03	0.75	14,000	1,400	0.025	0.75
2	0.5	30	16,000	1,400	0.025	0.75	14,000	1,200	0.02	0.75
2	0.5	35	13,000	1,100	0.02	0.75	11,000	800	0.018	0.75
2	0.5	40	13,000	1,000	0.02	0.75	11,000	700	0.015	0.75
3	0.5	10	16,000	11,000	0.12	1.5	13,000	7,800	0.09	1.5
3	0.5	15	16,000	9,000	0.11	1.5	13,000	6,400	0.08	1.5
3	0.5	20	13,000	7,200	0.09	1.5	11,000	5,100	0.07	1.5
3	0.5	30	13,000	5,700	0.06	1.5	11,000	4,000	0.05	1.5
3	0.8	10	16,000	11,000	0.24	1	13,000	7,800	0.19	1
3	0.8	15	16,000	9,000	0.22	1	13,000	6,400	0.17	1
3	0.8	20	13,000	7,200	0.19	1	11,000	5,100	0.15	1
3	0.8	30	13,000	5,700	0.12	1	11,000	4,000	0.09	1
3	0.8	40	11,000	3,600	0.08	1	9,100	2,600	0.06	1
3	0.8	50	8,000	2,600	0.07	1	6,600	1,800	0.05	1
4	0.5	12	8,400	6,000	0.15	2	7,000	4,300	0.12	2
4	0.5	20	8,400	6,000	0.14	2	7,000	4,300	0.11	2
4	0.5	30	6,900	4,900	0.12	2	5,700	3,500	0.09	2
4	0.5	48	5,600	2,000	0.07	2	4,600	1,400	0.05	2
4	1	12	12,000	12,000	0.3	1.5	10,000	8,500	0.23	1.5
4	1	20	12,000	12,000	0.27	1.5	10,000	8,500	0.21	1.5
4	1	30	10,000	9,900	0.24	1.5	8,300	7,000	0.19	1.5
6	0.5	18	4,000	3,900	0.15	3.5	3,300	2,800	0.12	3.5
6	0.5	30	4,000	3,900	0.14	3.5	3,300	2,800	0.11	3.5
6	1	18	8,000	13,000	0.5	3	6,600	9,200	0.4	3
6	1	30	8,000	13,000	0.45	3	6,600	9,200	0.35	3
6	1	54	6,600	11,000	0.25	3	5,500	7,800	0.2	3
6	1.5	18	8,000	13,000	0.5	2	6,600	9,200	0.4	2
6	1.5	30	8,000	13,000	0.45	2	6,600	9,200	0.35	2
6	1.5	42	6,600	11,000	0.4	2	5,500	7,800	0.3	2
6	1.5	54	6,600	11,000	0.25	2	5,500	7,800	0.2	2
6	2	18	8,000	13,000	0.5	1.5	6,600	9,200	0.4	1.5
6	2	30	8,000	13,000	0.45	1.5	6,600	9,200	0.35	1.5
7	1.5	-	6,800	13,000	0.5	3	5,600	9,200	0.4	3
8	0.5	24	3,000	3,900	0.18	5	2,500	2,800	0.14	5
8	0.5	40	3,000	3,900	0.16	5	2,500	2,800	0.12	5
8	1	24	4,200	6,500	0.3	4.5	3,500	4,600	0.23	4.5
8	1	40	4,200	6,500	0.27	4.5	3,500	4,600	0.21	4.5
8	2	24	6,000	13,000	0.6	3	5,000	9,200	0.46	3
8	2	40	6,000	13,000	0.54	3	5,000	9,200	0.42	3
8	2	56	5,000	11,000	0.48	3	4,200	7,800	0.37	3
8	2	72	5,000	11,000	0.3	3	4,200	7,800	0.23	3
9	2	-	5,300	13,000	0.6	3.5	4,400	9,200	0.46	3.5
10	0.5	30	2,400	3,900	0.18	6.5	2,000	2,800	0.14	6.5
10	0.5	50	2,400	3,900	0.16	6.5	2,000	2,800	0.12	6.5
10	1	30	3,300	6,500	0.3	6	2,700	4,600	0.23	6
10	1	50	3,300	6,500	0.27	6	2,700	4,600	0.21	6
10	2	30	4,800	13,000	0.6	4.5	4,000	9,200	0.46	4.5
10	2	50	4,800	13,000	0.54	4.5	4,000	9,200	0.42	4.5
10	2	70	4,000	11,000	0.48	4.5	3,300	7,800	0.37	4.5
10	2	90	4,000	11,000	0.48	4.5	3,300	7,800	0.37	4.5
11	2	-	4,300	12,000	0.6	5	3,600	8,500	0.46	5
12	0.5	36	2,000	3,600	0.27	8	1,700	2,600	0.21	8
12	0.5	60	2,000	3,600	0.24	8	1,700	2,600	0.18	8
12	1	36	2,400	4,800	0.36	7.5	2,000	3,400	0.28	7.5
12	1	60	2,400	4,800	0.32	7.5	2,000	3,400	0.25	7.5
12	2	36	4,000	12,000	0.9	6	3,300	8,500	0.7	6
12	2	60	4,000	12,000	0.8	6	3,300	8,500	0.6	6
12	2	84	3,300	9,900	0.7	6	2,700	7,000	0.55	6
12	2	108	3,300	9,900	0.45	6	2,700	7,000	0.35	6
12	3	36	4,000	12,000	0.9	4.5	3,300	8,500	0.7	4.5
12	3	60	4,000	12,000	0.8	4.5	3,300	8,500	0.6	4.5
13	3	-	3,700	12,000	0.9	5	3,100	8,500	0.7	5
16	0.5	42	1,500	3,000	0.27	11	1,200	2,100	0.21	11
16	2	42	2,100	5,000	0.45	9	1,700	3,600	0.35	9
16	3	42	3,000	10,000	0.9	7.5	2,500	7,100	0.7	7.5
16	3	80	3,000	10,000	0.8	7.5	2,500	7,100	0.6	7.5
16	3	120	2,500	8,300	0.7	7.5	2,100	5,900	0.55	7.5

被削材			高硬度鋼（45-55HRC） SKD61等				高硬度鋼（55-62HRC） SKD11等
外径（mm）	コーナ半径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）
1	0.2	4	27,000	4,100	0.025	0.45	20,000	1,800	0.013	0.45
1	0.2	6	27,000	3,700	0.018	0.45	20,000	1,600	0.01	0.45
1	0.2	8	21,000	2,600	0.012	0.45	16,000	1,100	0.008	0.45
1	0.2	10	16,000	1,500	0.008	0.45	12,000	700	0.006	0.45
1	0.2	15	12,000	500	0.003	0.45	10,000	400	0.003	0.45
1	0.2	20	10,000	400	0.002	0.45	9,000	300	0.002	0.45
1.5	0.3	4	21,000	5,700	0.06	0.65	16,000	2,500	0.03	0.65
1.5	0.3	6	21,000	4,200	0.05	0.65	16,000	2,000	0.025	0.65
1.5	0.3	10	18,000	3,000	0.03	0.65	14,000	1,400	0.014	0.65
1.5	0.3	15	15,000	1,700	0.018	0.65	11,000	1,000	0.009	0.65
1.5	0.3	20	13,000	1,000	0.012	0.65	9,000	700	0.007	0.65
1.5	0.3	25	10,000	700	0.009	0.65	7,500	500	0.005	0.65
1.5	0.3	30	10,000	600	0.006	0.65	7,500	400	0.004	0.65
2	0.5	6	16,000	5,700	0.06	0.75	12,000	2,500	0.03	0.75
2	0.5	10	16,000	5,700	0.05	0.75	12,000	2,500	0.025	0.75
2	0.5	15	13,000	3,200	0.03	0.75	10,000	1,800	0.016	0.75
2	0.5	20	13,000	1,800	0.025	0.75	10,000	900	0.012	0.75
2	0.5	25	12,000	1,100	0.02	0.75	9,000	720	0.01	0.75
2	0.5	30	12,000	900	0.016	0.75	9,000	650	0.008	0.75
2	0.5	35	10,000	700	0.014	0.75	7,000	500	0.007	0.75
2	0.5	40	10,000	600	0.012	0.75	7,000	400	0.006	0.75
3	0.5	10	11,000	6,300	0.07	1.5	8,000	2,800	0.04	1.5
3	0.5	15	11,000	5,100	0.06	1.5	8,000	2,300	0.04	1.5
3	0.5	20	8,700	4,000	0.05	1.5	6,500	1,800	0.03	1.5
3	0.5	30	8,700	3,000	0.04	1.5	6,500	1,400	0.02	1.5
3	0.8	10	11,000	6,300	0.14	1	8,000	2,800	0.07	1
3	0.8	15	11,000	5,100	0.13	1	8,000	2,300	0.07	1
3	0.8	20	8,700	4,000	0.11	1	6,500	1,800	0.06	1
3	0.8	30	8,700	3,000	0.07	1	6,500	1,400	0.04	1
3	0.8	40	7,400	2,000	0.05	1	5,500	1,000	0.025	1
3	0.8	50	5,800	1,500	0.04	1	4,600	800	0.02	1
4	0.5	12	5,600	3,400	0.09	2	4,200	1,500	0.05	2
4	0.5	20	5,600	3,400	0.08	2	4,200	1,500	0.04	2
4	0.5	30	4,600	2,800	0.07	2	3,500	1,200	0.03	2
4	0.5	48	3,800	1,100	0.04	2	2,800	500	0.02	2
4	1	12	8,000	6,800	0.18	1.5	6,000	3,000	0.1	1.5
4	1	20	8,000	6,800	0.16	1.5	6,000	3,000	0.08	1.5
4	1	30	6,700	5,600	0.14	1.5	5,000	2,500	0.07	1.5
6	0.5	18	2,700	2,200	0.09	3.5	2,000	1,000	0.05	3.5
6	0.5	30	2,700	2,200	0.08	3.5	2,000	1,000	0.04	3.5
6	1	18	5,400	7,400	0.3	3	4,000	3,300	0.15	3
6	1	30	5,400	7,400	0.27	3	4,000	3,300	0.14	3
6	1	54	4,400	6,300	0.15	3	3,300	2,800	0.08	3
6	1.5	18	5,400	7,400	0.3	2	4,000	3,300	0.15	2
6	1.5	30	5,400	7,400	0.27	2	4,000	3,300	0.14	2
6	1.5	42	4,400	6,300	0.24	2	3,300	2,800	0.12	2
6	1.5	54	4,400	6,300	0.15	2	3,300	2,800	0.08	2
6	2	18	5,400	7,400	0.3	1.5	4,000	3,300	0.15	1.5
6	2	30	5,400	7,400	0.27	1.5	4,000	3,300	0.14	1.5
7	1.5	-	4,600	7,400	0.3	3	3,400	3,300	0.15	3
8	0.5	24	2,000	2,200	0.11	5	1,500	1,000	0.05	5
8	0.5	40	2,000	2,200	0.1	5	1,500	1,000	0.05	5
8	1	24	2,800	3,700	0.18	4.5	2,100	1,600	0.09	4.5
8	1	40	2,800	3,700	0.16	4.5	2,100	1,600	0.08	4.5
8	2	24	4,000	7,400	0.36	3	3,000	3,300	0.18	3
8	2	40	4,000	7,400	0.32	3	3,000	3,300	0.16	3
8	2	56	3,400	6,300	0.3	3	2,500	2,800	0.14	3
8	2	72	3,400	6,300	0.2	3	2,500	2,800	0.09	3
9	2	-	3,600	7,400	0.36	3.5	2,700	3,300	0.18	3.5
10	0.5	30	1,600	2,200	0.11	6.5	1,200	1,000	0.05	6.5
10	0.5	50	1,600	2,200	0.1	6.5	1,200	1,000	0.05	6.5
10	1	30	2,200	3,700	0.18	6	1,700	1,600	0.09	6
10	1	50	2,200	3,700	0.16	6	1,700	1,600	0.08	6
10	2	30	3,200	7,400	0.36	4.5	2,400	3,300	0.18	4.5
10	2	50	3,200	7,400	0.32	4.5	2,400	3,300	0.16	4.5
10	2	70	2,700	6,300	0.3	4.5	2,000	2,800	0.14	4.5
10	2	90	2,700	6,300	0.3	4.5	2,000	2,800	0.14	4.5
11	2	-	2,900	6,800	0.36	5	2,200	3,000	0.18	5
12	0.5	36	1,300	2,100	0.14	8	1,000	900	0.07	8
12	0.5	60	1,300	2,100	0.12	8	1,000	900	0.06	8
12	1	36	1,600	2,700	0.18	7.5	1,200	1,200	0.09	7.5
12	1	60	1,600	2,700	0.16	7.5	1,200	1,200	0.08	7.5
12	2	36	2,700	6,800	0.45	6	2,000	3,000	0.23	6
12	2	60	2,700	6,800	0.4	6	2,000	3,000	0.2	6
12	2	84	2,200	5,600	0.36	6	1,700	2,500	0.18	6
12	2	108	2,200	5,600	0.23	6	1,700	2,500	0.11	6
12	3	36	2,700	6,800	0.45	4.5	2,000	3,000	0.23	4.5
12	3	60	2,700	6,800	0.4	4.5	2,000	3,000	0.2	4.5
13	3	-	2,500	6,800	0.45	5	1,900	3,000	0.23	5
16	0.5	42	1,000	1,700	0.12	11	750	750	0.05	11
16	2	42	1,400	2,900	0.2	9	1,100	1,300	0.08	9
16	3	42	2,000	5,700	0.4	7.5	1,500	2,500	0.15	7.5
16	3	80	2,000	5,700	0.37	7.5	1,500	2,500	0.14	7.5
16	3	120	1,700	4,700	0.32	7.5	1,300	2,100	0.12	7.5

高切込み切削
※"-"は高速条件をご参照ください。

被削材			炭素鋼、鋳鉄、合金鋼（-30HRC） S50C、FC250、SCM等				合金鋼、工具鋼、プリハードン鋼 SKD61、SK、NAK等
外径（mm）	コーナ半径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）
1	0.2	4	24,000	2,200	0.08	0.45	20,000	1,500	0.07	0.45
1	0.2	6	24,000	2,000	0.07	0.45	20,000	1,400	0.05	0.45
1	0.2	8	19,000	1,400	0.05	0.45	16,000	1,000	0.04	0.45
1	0.2	10	14,000	800	0.04	0.45	12,000	600	0.03	0.45
1	0.2	15	-	-	-	-	-	-	-	-
1	0.2	20	-	-	-	-	-	-	-	-
1.5	0.3	4	19,000	3,000	0.2	0.65	16,000	2,100	0.16	0.65
1.5	0.3	6	19,000	2,300	0.16	0.65	16,000	1,600	0.13	0.65
1.5	0.3	10	16,000	1,700	0.1	0.65	13,000	1,200	0.07	0.65
1.5	0.3	15	13,000	1,000	0.06	0.65	11,000	700	0.05	0.65
1.5	0.3	20	-	-	-	-	-	-	-	-
1.5	0.3	25	-	-	-	-	-	-	-	-
1.5	0.3	30	-	-	-	-	-	-	-	-
2	0.5	6	14,000	3,000	0.2	0.75	12,000	2,100	0.16	0.75
2	0.5	10	14,000	3,000	0.16	0.75	12,000	2,100	0.13	0.75
2	0.5	15	12,000	2,100	0.1	0.75	10,000	1,500	0.08	0.75
2	0.5	20	12,000	1,100	0.08	0.75	10,000	800	0.06	0.75
2	0.5	25	-	-	-	-	-	-	-	-
2	0.5	30	-	-	-	-	-	-	-	-
2	0.5	35	-	-	-	-	-	-	-	-
2	0.5	40	-	-	-	-	-	-	-	-
3	0.5	10	9,600	3,300	0.24	1.5	8,000	2,300	0.2	1.5
3	0.5	15	9,600	2,700	0.22	1.5	8,000	1,900	0.17	1.5
3	0.5	20	7,800	2,200	0.18	1.5	6,500	1,500	0.14	1.5
3	0.5	30	7,800	1,700	0.12	1.5	6,500	1,200	0.1	1.5
3	0.8	10	9,600	3,300	0.5	1	8,000	2,300	0.4	1
3	0.8	15	9,600	2,700	0.5	1	8,000	1,900	0.35	1
3	0.8	20	7,800	2,200	0.4	1	6,500	1,500	0.3	1
3	0.8	30	7,800	1,700	0.24	1	6,500	1,200	0.2	1
3	0.8	40	-	-	-	-	-	-	-	-
3	0.8	50	-	-	-	-	-	-	-	-
4	0.5	12	5,000	1,800	0.3	2	4,200	1,300	0.24	2
4	0.5	20	5,000	1,800	0.3	2	4,200	1,300	0.22	2
4	0.5	30	4,100	1,500	0.24	2	3,400	1,100	0.19	2
4	0.5	48	-	-	-	-	-	-	-	-
4	1	12	7,200	3,600	0.6	1.5	6,000	2,500	0.5	1.5
4	1	20	7,200	3,600	0.6	1.5	6,000	2,500	0.4	1.5
4	1	30	6,000	3,000	0.5	1.5	5,000	2,100	0.4	1.5
6	0.5	18	2,400	1,200	0.3	3.5	2,000	840	0.24	3.5
6	0.5	30	2,400	1,200	0.3	3.5	2,000	840	0.22	3.5
6	1	18	4,800	3,900	1	3	4,000	2,700	0.8	3
6	1	30	4,800	3,900	0.9	3	4,000	2,700	0.7	3
6	1	54	4,000	3,300	0.5	3	3,300	2,300	0.4	3
6	1.5	18	4,800	3,900	1	2	4,000	2,700	0.8	2
6	1.5	30	4,800	3,900	0.9	2	4,000	2,700	0.7	2
6	1.5	42	4,000	3,300	0.8	2	3,300	2,300	0.6	2
6	1.5	54	4,000	3,300	0.5	2	3,300	2,300	0.4	2
6	2	18	4,800	3,900	1	1.5	4,000	2,700	0.8	1.5
6	2	30	4,800	3,900	0.9	1.5	4,000	2,700	0.7	1.5

被削材			高硬度鋼（45-55HRC） SKD61等				高硬度鋼（55-62HRC） SKD11等
外径（mm）	コーナ半径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）
1	0.2	4	16,000	1,200	0.05	0.45	12,000	550	0.025	0.45
1	0.2	6	16,000	1,100	0.04	0.45	12,000	500	0.02	0.45
1	0.2	8	13,000	800	0.03	0.45	9,500	350	0.016	0.45
1	0.2	10	9,000	400	0.025	0.45	7,000	200	0.012	0.45
1	0.2	15	-	-	-	-	-	-	-	-
1	0.2	20	-	-	-	-	-	-	-	-
1.5	0.3	4	13,000	1,700	0.12	0.65	9,500	750	0.06	0.65
1.5	0.3	6	13,000	1,300	0.1	0.65	9,500	580	0.05	0.65
1.5	0.3	10	11,000	1,000	0.05	0.65	8,000	430	0.03	0.65
1.5	0.3	15	9,000	600	0.04	0.65	6,500	250	0.018	0.65
1.5	0.3	20	-	-	-	-	-	-	-	-
1.5	0.3	25	-	-	-	-	-	-	-	-
1.5	0.3	30	-	-	-	-	-	-	-	-
2	0.5	6	9,400	1,700	0.12	0.75	7,000	750	0.06	0.75
2	0.5	10	9,400	1,700	0.1	0.75	7,000	750	0.05	0.75
2	0.5	15	8,000	1,200	0.06	0.75	6,000	530	0.03	0.75
2	0.5	20	8,000	600	0.05	0.75	6,000	280	0.025	0.75
2	0.5	25	-	-	-	-	-	-	-	-
2	0.5	30	-	-	-	-	-	-	-	-
2	0.5	35	-	-	-	-	-	-	-	-
2	0.5	40	-	-	-	-	-	-	-	-
3	0.5	10	6,400	1,800	0.14	1.5	4,800	830	0.07	1.5
3	0.5	15	6,400	1,500	0.13	1.5	4,800	680	0.06	1.5
3	0.5	20	5,200	1,200	0.11	1.5	3,900	550	0.05	1.5
3	0.5	30	5,200	1,000	0.07	1.5	3,900	430	0.04	1.5
3	0.8	10	6,400	1,800	0.3	1	4,800	830	0.14	1
3	0.8	15	6,400	1,500	0.25	1	4,800	680	0.13	1
3	0.8	20	5,200	1,200	0.23	1	3,900	550	0.11	1
3	0.8	30	5,200	1,000	0.14	1	3,900	430	0.05	1
3	0.8	40	-	-	-	-	-	-	-	-
3	0.8	50	-	-	-	-	-	-	-	-
4	0.5	12	3,400	1,000	0.18	2	2,500	450	0.06	2
4	0.5	20	3,400	1,000	0.17	2	2,500	450	0.06	2
4	0.5	30	2,700	840	0.14	2	2,100	380	0.05	2
4	0.5	48	-	-	-	-	-	-	-	-
4	1	12	4,800	2,000	0.36	1.5	3,600	900	0.12	1.5
4	1	20	4,800	2,000	0.32	1.5	3,600	900	0.11	1.5
4	1	30	4,000	1,700	0.3	1.5	3,000	750	0.1	1.5
6	0.5	18	1,600	670	0.18	3.5	1,200	300	0.06	3.5
6	0.5	30	1,600	670	0.17	3.5	1,200	300	0.06	3.5
6	1	18	3,200	2,200	0.6	3	2,400	980	0.2	3
6	1	30	3,200	2,200	0.5	3	2,400	980	0.18	3
6	1	54	2,700	1,800	0.3	3	2,000	830	0.1	3
6	1.5	18	3,200	2,200	0.6	2	2,400	980	0.2	2
6	1.5	30	3,200	2,200	0.5	2	2,400	980	0.18	2
6	1.5	42	2,700	1,800	0.5	2	2,000	830	0.16	2
6	1.5	54	2,700	1,800	0.3	2	2,000	830	0.1	2
6	2	18	3,200	2,200	0.6	1.5	2,400	980	0.2	1.5
6	2	30	3,200	2,200	0.5	1.5	2,400	980	0.18	1.5

テーパネックタイプの切削

被削材				炭素鋼、鋳鉄、合金鋼（-30HRC） S50C、FC250、SCM等				合金鋼、工具鋼、プリハードン鋼 SKD61、SK、NAK等
外径（mm）	コーナ半径（mm）	首部テーパ半角	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）
1	0.2	0.9°	6	40,000	6,500	0.03	0.45	33,000	4,600	0.022	0.45
1	0.2	0.9°	10	24,000	2,700	0.015	0.45	20,000	1,900	0.01	0.45
1	0.2	0.9°	15	16,000	1,200	0.013	0.45	14,000	700	0.008	0.45
1	0.2	0.9°	20	14,000	1,000	0.01	0.45	12,000	600	0.006	0.45
1	0.2	0.9°	25	9,500	610	0.008	0.45	8,000	440	0.005	0.45
1	0.2	0.9°	30	4,900	320	0.007	0.45	4,100	220	0.004	0.45
1	0.2	0.9°	35	4,000	260	0.006	0.45	3,400	190	0.003	0A5
1	0.2	0.9°	40	3,500	180	0.005	0.45	2,900	130	0.003	0.45
1	0.2	0.9°	45	2,900	150	0.004	0.45	2,400	100	0.002	0.45
1	0.2	0.9°	50	2,900	110	0.003	0.45	2,400	80	0.002	0.45
1.5	0.3	0.9°	10	27,000	5,700	0.05	0.65	22,000	4,000	0.035	0.65
1.5	0.3	0.9°	15	22,000	3,200	0.03	0.65	18,000	2,300	0.025	0.65
1.5	0.3	0.9°	20	16,000	1,400	0.02	0.65	14,000	1,200	0.016	0.65
1.5	0.3	0.9°	30	13,000	900	0.01	0.65	11,000	700	0.008	0.65
1.5	0.3	0.9°	40	4,500	230	0.008	0.65	3,700	160	0.007	0.65
1.5	0.3	0.9°	50	3,700	190	0.007	0.65	3,000	130	0.006	0.65
2	0.5	0.4°	15	20,000	7,000	0.05	0.75	17,000	5,000	0.04	0.75
2	0.5	0.4°	20	20,000	3,600	0.04	0.75	17,000	2,600	0.03	0.75
2	0.5	0.4°	25	16,000	1,800	0.03	0.75	14,000	1,400	0.025	0.75
2	0.5	0.4°	30	16,000	1,400	0.025	0.75	14,000	1,200	0.02	0.75
2	0.5	0.4°	35	13,000	1,100	0.02	0.75	11,000	800	0.018	0.75
2	0.5	0.4°	40	13,000	1,000	0.02	0.75	11,000	700	0.015	0.75
2	0.5	0.9°	20	20,000	3,600	0.04	0.75	17,000	2,600	0.03	0.75
2	0.5	0.9°	25	16,000	1,800	0.03	0.75	14,000	1,400	0.025	0.75
2	0.5	0.9°	30	16,000	1,400	0.025	0.75	14,000	1,200	0.02	0.75
2	0.5	0.9°	35	13,000	1,100	0.02	0.75	11,000	800	0.018	0.75
2	0.5	0.9°	40	13,000	1,000	0.02	0.75	11,000	700	0.015	0.75
2	0.5	0.9°	45	8,000	500	0.016	0.75	6,800	360	0.012	0.75
2	0.5	0.9°	50	8,000	500	0.016	0.75	6,800	360	0.012	0.75
2	0.5	0.9°	55	4,100	230	0.012	0.75	3,500	170	0.009	0.75
2	0.5	0.9°	60	4,100	230	0.012	0.75	3,500	170	0.009	0.75
3	0.8	0.9°	20	13,000	7,200	0.19	1	11,000	5,100	0.15	1
3	0.8	0.9°	25	13,000	7,200	0.19	1	11,000	5,100	0.15	1
3	0.8	0.9°	30	13,000	5,700	0.12	1	11,000	4,000	0.09	1
3	0.8	0.9°	40	11,000	3,600	0.08	1	9,100	2,600	0.06	1
3	0.8	0.9°	50	8,000	2,600	0.07	1	6,600	1,800	0.05	1
3	0.8	0.9°	60	7,600	2,480	0.06	1	6,600	1,740	0.05	1
4	1	0.4°	25	10,000	9,900	0.24	1.5	8,300	7,000	0.19	1.5
4	1	0.4°	30	10,000	9,900	0.24	1.5	8,300	7,000	0.19	1.5
4	1	0.4°	35	10,000	9,900	0.15	1.5	8,300	7,000	0.12	1.5
4	1	0.4°	40	10,000	9,900	0.15	1.5	8,300	7,000	0.12	1.5
4	1	0.4°	45	10,000	9,900	0.15	1.5	8,300	7,000	0.12	1.5
4	1	0.4°	50	8,100	6,300	0.14	1.5	6,700	4,420	0.11	1.5
4	1	0.9°	25	10,000	9,900	0.24	1.5	8,300	7,000	0.19	1.5
4	1	0.9°	30	10,000	9,900	0.15	1.5	8,300	7,000	0.12	1.5
4	1	0.9°	40	10,000	9,900	0.15	1.5	8,300	7,000	0.12	1.5
4	1	0.9°	50	8,100	6,300	0.14	1.5	6,700	4,420	0.11	1.5
4	1	0.9°	60	8,100	6,300	0.11	1.5	6,700	4,420	0.08	1.5
6	1.5	0.9°	40	6,600	11,000	0.4	2	5,500	7,600	0.32	2
6	1.5	0.9°	50	6,600	11,000	0.4	2	5,500	7,600	0.32	2
6	1.5	0.9°	60	6,600	11,000	0.25	2	5,500	7,600	0.2	2
6	1.5	0.9°	70	5,400	8,700	0.23	2	4,400	6,200	0.18	2
8	2	0.9°	60	5,000	11,000	0.48	3	4,200	7,600	0.37	3
8	2	0.9°	80	5,000	11,000	0.3	3	4,200	7,600	0.23	3
10	2	0.9°	80	4,000	11,000	0.48	4.5	3,300	7,600	0.37	4.5
10	2	0.9°	120	3,200	8,700	0.27	4.5	2,700	6,200	0.21	4.5
12	2	0.9°	80	3,300	10,000	0.72	6	2,700	7,100	0.56	6
12	2	0.9°	120	3,300	10,000	0.45	6	2,700	7,100	0.35	6

被削材				高硬度鋼（45-55HRC） SKD61等				高硬度鋼（55-62HRC） SKD11等
外径（mm）	コーナ半径（mm）	首部テーパ半角	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	切込み量 ae（mm）
1	0.2	0.9°	6	27,000	3,700	0.018	0.45	20,000	1,600	0.01	0.45
1	0.2	0.9°	10	16,000	1,500	0.008	0.45	12,000	700	0.006	0.45
1	0.2	0.9°	15	12,000	500	0.007	0.45	10,000	400	0.003	0.45
1	0.2	0.9°	20	10,000	400	0.005	0.45	9,000	300	0.002	0.45
1	0.2	0.9°	25	6,000	320	0.004	0.45	4,800	160	0.002	0.45
1	0.2	0.9°	30	3,000	160	0.003	0.45	2,500	80	0.002	0.45
1	0.2	0.9°	35	3,000	160	0.003	0.45	2,000	70	0.001	0.45
1	0.2	0.9°	40	2,000	90	0.003	0.45	1,700	50	0.001	0.45
1	0.2	0.9°	45	2,000	90	0.002	0.45	1,400	40	0.001	0.45
1	0.2	0.9°	50	2,000	60	0.002	0.45	1,400	30	0.001	0.45
1.5	0.3	0.9°	10	18,000	3,000	0.03	0.65	14,000	1,400	0.014	0.65
1.5	0.3	0.9°	15	15,000	1,700	0.018	0.65	11,000	1,000	0.009	0.65
1.5	0.3	0.9°	20	13,000	1,000	0.012	0.65	9,000	700	0.007	0.65
1.5	0.3	0.9°	30	10,000	600	0.006	0.65	7,500	400	0.004	0.65
1.5	0.3	0.9°	40	3,000	120	0.005	0.65	2,300	70	0.003	0.65
1.5	0.3	0.9°	50	3,000	120	0.004	0.65	1,900	60	0.002	0.65
2	0.5	0.4°	15	13,000	3,200	0.03	0.75	10,000	1,800	0.016	0.75
2	0.5	0.4°	20	13,000	1,800	0.025	0.75	10,000	900	0.012	0.75
2	0.5	0.4°	25	12,000	1,100	0.02	0.75	9,000	720	0.01	0.75
2	0.5	0.4°	30	12,000	900	0.016	0.75	9,000	650	0.008	0.75
2	0.5	0.4°	35	10,000	700	0.014	0.75	7,000	500	0.007	0.75
2	0.5	0.4°	40	10,000	600	0.012	0.75	7,000	400	0.006	0.75
2	0.5	0.9°	20	13,000	1,800	0.025	0.75	10,000	900	0.012	0.75
2	0.5	0.9°	25	12,000	1,100	0.02	0.75	9,000	720	0.01	0.75
2	0.5	0.9°	30	12,000	900	0.016	0.75	9,000	650	0.008	0.75
2	0.5	0.9°	35	10,000	700	0.014	0.75	7,000	500	0.007	0.75
2	0.5	0.9°	40	10,000	600	0.012	0.75	7,000	400	0.006	0.75
2	0.5	0.9°	45	5,200	250	0.01	0.75	4,000	120	0.005	0.75
2	0.5	0.9°	50	5,200	250	0.01	0.75	4,000	120	0.005	0.75
2	0.5	0.9°	55	2,700	120	0.008	0.75	2,000	60	0.004	0.75
2	0.5	0.9°	60	2,700	120	0.008	0.75	2,000	60	0.004	0.75
3	0.8	0.9°	20	8,700	4,000	0.11	1	6,500	1,800	0.06	1
3	0.8	0.9°	25	8,700	4,000	0.11	1	6,500	1,800	0.06	1
3	0.8	0.9°	30	8,700	3,000	0.07	1	6,500	1,400	0.04	1
3	0.8	0.9°	40	7,400	2,000	0.05	1	5,500	1,000	0.025	1
3	0.8	0.9°	50	5,800	1,500	0.04	1	4,600	800	0.02	1
3	0.8	0.9°	60	5,000	1,250	0.04	1	3,900	610	0.02	1
4	1	0.4°	25	6,700	5,600	0.14	1.5	5,000	2,500	0.07	1.5
4	1	0.4°	30	6,700	5,600	0.14	1.5	5,000	2,500	0.07	1.5
4	1	0.4°	35	6,700	5,600	0.09	1.5	5,000	2,500	0.04	1.5
4	1	0.4°	40	6,700	5,600	0.09	1.5	5,000	2,500	0.04	1.5
4	1	0.4°	45	6,700	5,600	0.09	1.5	5,000	2,500	0.04	1.5
4	1	0.4°	50	5,400	3,500	0.08	1.5	4,000	1,600	0.04	1.5
4	1	0.9°	25	6,700	5,600	0.14	1.5	5,000	2,500	0.07	1.5
4	1	0.9°	30	6,700	5,600	0.09	1.5	5,000	2,500	0.04	1.5
4	1	0.9°	40	6,700	5,600	0.09	1.5	5,000	2,500	0.04	1.5
4	1	0.9°	50	5,400	3,500	0.08	1.5	4,000	1,600	0.04	1.5
4	1	0.9°	60	5,400	3,500	0.06	1.5	4,000	1,600	0.03	1.5
6	1.5	0.9°	40	4,500	6,100	0.24	2	3,300	2,700	0.12	2
6	1.5	0.9°	50	4,500	6,100	0.24	2	3,300	2,700	0.12	2
6	1.5	0.9°	60	4,500	6,100	0.15	2	3,300	2,700	0.08	2
6	1.5	0.9°	70	3,600	5,000	0.14	2	2,700	2,200	0.07	2
8	2	0.9°	60	3,300	6,100	0.29	3	2,500	2,700	0.14	3
8	2	0.9°	80	3,300	6,100	0.18	3	2,500	2,700	0.09	3
10	2	0.9°	80	2,700	6,100	0.29	4.5	2,000	2,700	0.14	4.5
10	2	0.9°	120	2,100	5,000	0.16	4.5	1,600	2,200	0.06	4.5
12	2	0.9°	80	2,200	5,600	0.36	6	1,700	2,500	0.18	6
12	2	0.9°	120	2,200	5,600	0.23	6	1,700	2,500	0.12	6

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
◎	◎	◎	◎	○	○	-	-

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

刃径公差

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

1	1	0.2	6	6	60	±7	0.9	2D/3D	-0.02～0mm	0.94	-	6.6	7.1	7.6	1個
1	1	0.2	10	6	60	±7	0.9	2D/3D	-0.02～0mm	0.94	-	10.6	11.4	12.3	1個
1	1	0.2	15	6	60	±7	0.9	2D/3D	-0.02～0mm	0.94	-	15.6	16.8	18.1	1個
1	1	0.2	20	6	80	±7	0.9	2D/3D	-0.02～0mm	0.94	-	20.6	22.1	23.9	1個
1	1	0.2	25	6	80	±7	0.9	2D/3D	-0.02～0mm	0.94	-	25.6	27.5	29.7	1個
1	1	0.2	30	6	80	±7	0.9	2D/3D	-0.02～0mm	0.94	-	30.6	32.9	35.5	1個
1	1	0.2	35	6	90	±7	0.9	2D/3D	-0.02～0mm	0.94	-	35.6	38.3	41.3	1個
1	1	0.2	40	6	90	±7	0.9	2D/3D	-0.02～0mm	0.94	-	40.6	43.6	47.2	1個
1	1	0.2	45	6	90	±7	0.9	2D/3D	-0.02～0mm	0.94	-	45.6	49	干渉なし	1個
1	1	0.2	50	6	90	±7	0.9	2D/3D	-0.02～0mm	0.94	-	50.6	54.4	干渉なし	1個
1.5	1.5	0.3	10	6	60	±7	0.9	2D/3D	-0.02～0mm	1.44	-	10.6	11.4	12.3	1個
1.5	1.5	0.3	15	6	60	±7	0.9	2D/3D	-0.02～0mm	1.44	-	15.6	16.8	18.1	1個
1.5	1.5	0.3	20	6	80	±7	0.9	2D/3D	-0.02～0mm	1.44	-	20.6	22.2	23.9	1個
1.5	1.5	0.3	30	6	80	±7	0.9	2D/3D	-0.02～0mm	1.44	-	30.6	32.9	35.6	1個
1.5	1.5	0.3	40	6	90	±7	0.9	2D/3D	-0.02～0mm	1.44	-	40.6	43.7	干渉なし	1個
1.5	1.5	0.3	50	6	90	±7	0.9	2D/3D	-0.02～0mm	1.44	-	50.6	54.4	干渉なし	1個
2	2	0.5	15	6	60	±7	0.4	2D/3D	-0.02～0mm	1.9	15.6	16.2	17.4	18.7	1個
2	2	0.5	20	6	80	±7	0.4	2D/3D	-0.02～0mm	1.9	20.6	21.3	22.9	24.7	1個
2	2	0.5	20	6	80	±7	0.9	2D/3D	-0.02～0mm	1.9	-	20.8	22.3	24.1	1個
2	2	0.5	25	6	80	±7	0.4	2D/3D	-0.02～0mm	1.9	25.6	26.5	28.5	30.8	1個
2	2	0.5	25	6	90	±7	0.9	2D/3D	-0.02～0mm	1.9	-	25.8	27.7	29.9	1個
2	2	0.5	30	6	80	±7	0.4	2D/3D	-0.02～0mm	1.9	30.6	31.7	34	36.8	1個
2	2	0.5	30	6	90	±7	0.9	2D/3D	-0.02～0mm	1.9	-	30.8	33	35.7	1個
2	2	0.5	35	6	80	±7	0.4	2D/3D	-0.02～0mm	1.9	35.6	36.9	39.6	干渉なし	1個
2	2	0.5	35	6	90	±7	0.9	2D/3D	-0.02～0mm	1.9	-	35.8	38.4	干渉なし	1個
2	2	0.5	40	6	80	±7	0.4	2D/3D	-0.02～0mm	1.9	40.6	42	45.2	干渉なし	1個
2	2	0.5	40	6	90	±7	0.9	2D/3D	-0.02～0mm	1.9	-	40.8	43.8	干渉なし	1個
2	2	0.5	45	6	90	±7	0.9	2D/3D	-0.02～0mm	1.9	-	45.8	49.2	干渉なし	1個
2	2	0.5	50	6	100	±7	0.9	2D/3D	-0.02～0mm	1.9	-	50.8	54.5	干渉なし	1個
2	2	0.5	55	6	100	±7	0.9	2D/3D	-0.02～0mm	1.9	-	55.8	59.9	干渉なし	1個
2	2	0.5	60	6	100	±7	0.9	2D/3D	-0.02～0mm	1.9	-	60.8	干渉なし	干渉なし	1個
3	3	0.8	20	6	80	±7	0.9	2D/3D	-0.02～0mm	2.9	-	20.9	22.4	24.1	1個
3	3	0.8	25	6	80	±7	0.9	2D/3D	-0.02～0mm	2.9	-	25.9	27.8	30	1個
3	3	0.8	30	6	80	±7	0.9	2D/3D	-0.02～0mm	2.9	-	30.9	33.1	干渉なし	1個
3	3	0.8	40	6	90	±7	0.9	2D/3D	-0.02～0mm	2.9	-	40.9	43.9	干渉なし	1個
3	3	0.8	50	6	90	±7	0.9	2D/3D	-0.02～0mm	2.9	-	50.9	干渉なし	干渉なし	1個
3	3	0.8	60	6	100	±7	0.9	2D/3D	-0.02～0mm	2.9	-	60.9	干渉なし	干渉なし	1個
4	4	1	25	6	80	±7	0.4	2D/3D	-0.02～0mm	3.9	25.7	26.6	28.5	干渉なし	1個
4	4	1	25	6	90	±7	0.9	2D/3D	-0.02～0mm	3.9	-	25.9	27.8	干渉なし	1個
4	4	1	30	6	80	±7	0.4	2D/3D	-0.02～0mm	3.9	30.7	31.8	干渉なし	干渉なし	1個
4	4	1	30	6	90	±7	0.9	2D/3D	-0.02～0mm	3.9	-	30.9	干渉なし	干渉なし	1個
4	4	1	35	6	80	±7	0.4	2D/3D	-0.02～0mm	3.9	35.7	36.9	干渉なし	干渉なし	1個
4	4	1	40	6	80	±7	0.4	2D/3D	-0.02～0mm	3.9	40.7	42.1	干渉なし	干渉なし	1個
4	4	1	40	6	100	±7	0.9	2D/3D	-0.02～0mm	3.9	-	40.9	干渉なし	干渉なし	1個
4	4	1	45	6	90	±7	0.4	2D/3D	-0.02～0mm	3.9	45.7	47.3	干渉なし	干渉なし	1個
4	4	1	50	6	90	±7	0.4	2D/3D	-0.02～0mm	3.9	50.7	52.5	干渉なし	干渉なし	1個
4	4	1	50	6	100	±7	0.9	2D/3D	-0.02～0mm	3.9	-	50.9	干渉なし	干渉なし	1個
4	4	1	60	6	100	±7	0.9	2D/3D	-0.02～0mm	3.9	-	60.9	干渉なし	干渉なし	1個
6	9	1.5	40	8	110	±7	0.9	2D/3D	-0.02～0mm	5.85	-	41.4	干渉なし	干渉なし	1個
6	9	1.5	50	8	110	±7	0.9	2D/3D	-0.02～0mm	5.85	-	51.4	干渉なし	干渉なし	1個
6	9	1.5	60	8	110	±7	0.9	2D/3D	-0.02～0mm	5.85	-	61.4	干渉なし	干渉なし	1個
6	9	1.5	70	8	110	±7	0.9	2D/3D	-0.02～0mm	5.85	-	干渉なし	干渉なし	干渉なし	1個
8	12	2	60	10	150	±7	0.9	2D/3D	-0.02～0mm	7.85	-	61.5	干渉なし	干渉なし	1個
8	12	2	80	10	150	±7	0.9	2D/3D	-0.02～0mm	7.85	-	干渉なし	干渉なし	干渉なし	1個
1	1	0.2	4	6	60	±7	15	3D	-0.02～0mm	0.94	4.2	4.5	4.7	5.3	1個
1	1	0.2	6	6	60	±7	15	3D	-0.02～0mm	0.94	6.4	6.7	7.2	7.7	1個
1	1	0.2	8	6	60	±7	15	3D	-0.02～0mm	0.94	8.5	8.8	9.5	10.2	1個
1	1	0.2	10	6	60	±7	15	3D	-0.02～0mm	0.94	10.5	11	11.8	12.7	1個
1	1	0.2	15	6	60	±7	15	3D	-0.02～0mm	0.94	15.8	16.3	17.5	18.9	1個
1	1	0.2	20	6	80	±7	15	3D	-0.02～0mm	0.94	20.9	21.7	23.3	25.1	1個

通常単価(税別) (税込単価)	通常出荷日

11,379円 ( 12,517円 )	2日目
11,838円 ( 13,022円 )	2日目
12,105円 ( 13,316円 )	2日目
14,181円 ( 15,599円 )	2日目
15,278円 ( 16,806円 )	2日目
15,416円 ( 16,958円 )	2日目
16,820円 ( 18,502円 )	2日目
18,181円 ( 19,999円 )	2日目
19,567円 ( 21,524円 )	2日目
20,840円 ( 22,924円 )	2日目
11,838円 ( 13,022円 )	2日目
12,105円 ( 13,316円 )	2日目
12,690円 ( 13,959円 )	2日目
16,849円 ( 18,534円 )	2日目
18,181円 ( 19,999円 )	2日目
19,567円 ( 21,524円 )	2日目
12,715円 ( 13,987円 )	2日目
14,153円 ( 15,568円 )	2日目
14,153円 ( 15,568円 )	2日目
14,112円 ( 15,523円 )	2日目
14,112円 ( 15,523円 )	2日目
16,149円 ( 17,764円 )	2日目
16,149円 ( 17,764円 )	2日目
18,964円 ( 20,860円 )	2日目
18,964円 ( 20,860円 )	2日目
19,567円 ( 21,524円 )	2日目
19,567円 ( 21,524円 )	2日目
19,593円 ( 21,552円 )	2日目
20,505円 ( 22,556円 )	2日目
22,495円 ( 24,745円 )	2日目
23,830円 ( 26,213円 )	2日目
14,100円 ( 15,510円 )	2日目
15,459円 ( 17,005円 )	2日目
16,351円 ( 17,986円 )	2日目
19,567円 ( 21,524円 )	2日目
19,606円 ( 21,567円 )	2日目
21,020円 ( 23,122円 )	2日目
16,149円 ( 17,764円 )	2日目
16,149円 ( 17,764円 )	2日目
16,820円 ( 18,502円 )	2日目
16,820円 ( 18,502円 )	2日目
16,753円 ( 18,428円 )	2日目
18,093円 ( 19,902円 )	2日目
18,093円 ( 19,902円 )	2日目
18,243円 ( 20,067円 )	2日目
19,567円 ( 21,524円 )	2日目
19,567円 ( 21,524円 )	2日目
21,056円 ( 23,162円 )	2日目
25,321円 ( 27,853円 )	2日目
26,700円 ( 29,370円 )	2日目
26,702円 ( 29,372円 )	2日目
28,092円 ( 30,901円 )	2日目
37,985円 ( 41,784円 )	2日目
45,069円 ( 49,576円 )	2日目
10,995円 ( 12,095円 )	2日目
11,237円 ( 12,361円 )	2日目
11,301円 ( 12,431円 )	2日目
11,283円 ( 12,411円 )	2日目
11,485円 ( 12,634円 )	2日目
12,522円 ( 13,774円 )	2日目

基本情報

基本情報

高送り高能率加工用インパクトミラクル制振ラジアスエンドミルです。
【特長】
・加工機のスペックに合わせて加工時間が大幅に短縮可能です。
・鋼切削条件時に発生するびびり抑制により、加工品位が向上します。
・高送り工具でよく問題となる削り残りを低減、さらに加工面性状が向上します。
・抜群の耐チッピング性を発揮します。
・切りくず排出性と剛性バランスを考慮した特殊ギャッシュ形状を採用します。
・高速切削と高切込み切削の高能率加工が可能です。
・切れ味を向上させた特殊曲面コーナR形状により、切削抵抗を大幅に低減します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHH-R02形（ラジアスタイプ・レギュラ刃長）
MOLDINO(モルディノ・旧三菱日立ツール)
高能率側面切削用エンドミル ER5HS-PN 首下3.5DCタイプ
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミルのレビュー

4平均満足度：4.03件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

NAK

満足度：4.02019/05/06

いつもお世話になっております。主にＮＡＫやＰＸ5の加工で問題なく加工しております納期も早く価格も安いのでうれしいです...もっと読む

0人が参考にしています。

仕

満足度：4.02019/05/06

いつもお世話になっております。価格面と納期と工具の耐久性や切削面とバランスが非常によく利用しております

0人が参考にしています。

主にSKD11（焼入れ後硬度の高い物含む）に対する加工時に

満足度：4.02018/09/28

荒削り、仕上げの両用途に使用します。各社の類似品を様々試しながら並行利用していますが、現状ではこの商品が精度面、耐久性な...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 VFHVRB インパクトミラクル高能率加工用制振ラジアスエンドミル	VQHVRB 4枚刃スマートミラクル高能率加工用制振ラジアスエンドミル	VFFDRB 高硬度鋼加工用インパクトミラクル高送り加工用複合ラジアスエンドミル	VQFDRB 4枚刃スマートミラクル高能率加工用複合ラジアスエンドミル	VQN4/6MVRB 4/6枚刃スマートミラクル制振ラジアスエンドミル（M）	VQJCSRB 5枚刃スマートミラクルチップブレーカ制振ラジアスエンドミル（J）
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル
通常価格	10,957円-	11,806円 -	12,598円 -	12,134円 -	14,024円 -	26,379円 -
通常出荷日	在庫品1日目〜	2日目	2日目〜	2日目	2日目	2日目
加工用途（加工形状）	平面 / 側面 / 曲面	平面 / 側面 / 曲面	平面	平面 / 側面 / 曲面	側面 / 溝	側面
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン	チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 鋳鉄	チタン	チタン	一般鋼 / 調質鋼 / ステンレス鋼 / チタン / 銅
ねじれ角	不等リード・不等分割	不等リード・不等分割	標準ネジレ(30～44°)	標準ネジレ(30～44°)	不等リード・不等分割	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
