三菱マテリアル

DF2XLB ダイヤモンドコーティングDFエンドミル

DF2XLB ダイヤモンドコーティングDFエンドミル
通常単価(税別)
18,682円～19,162円
税込単価
20,550円～21,078円
通常出荷日：2日目

グラファイト加工用2枚刃ダイヤモンドコーティングロングネックボールエンドミル。【特長】・グラファイトの...

詳細を確認
  • 商品画像は代表画像を掲載しています。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が23型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

■DFエンドミルシリーズのご紹介

DF2XLB ダイヤモンドコーティングDFエンドミル DF2XLB DFエンドミル イメージ

DF2XLB DFエンドミル イメージ


DF2XLB ダイヤモンドコーティングDFエンドミル 仕様1
DF2XLB ダイヤモンドコーティングDFエンドミル 仕様2

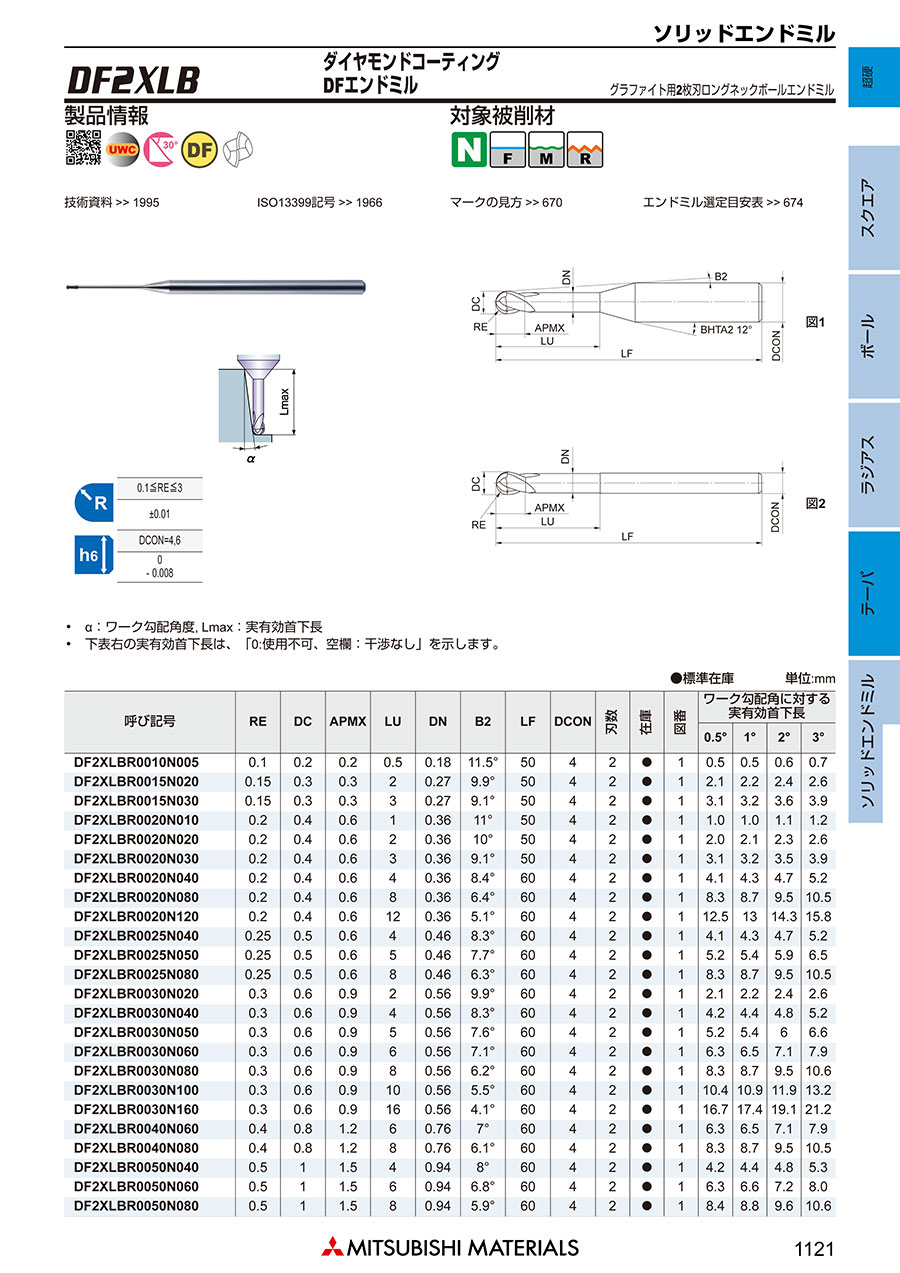

外形図

DF2XLB ダイヤモンドコーティングDFエンドミル ワーク勾配角に対する実有効首下長

ワーク勾配角に対する実有効首下長

DF2XLB ダイヤモンドコーティングDFエンドミル 外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
単位：mm
DF2XLB ダイヤモンドコーティングDFエンドミル 推奨切削条件表1
DF2XLB ダイヤモンドコーティングDFエンドミル 推奨切削条件表2
DF2XLB ダイヤモンドコーティングDFエンドミル 切込み量基準

切込み量基準

切削条件時の注意

（1）加工精度を重視される場合、ワークのコバ欠けが発生する場合は送り速度を下げてご使用ください。
（2）グラファイト加工専用機をご使用ください。
（3）機械や加工物取付けの剛性がない場合、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。

適用被削材

アルミニウム合金銅合金グラファイトGFRP
CFRP		マシナブル
セラミック
○◎◎○○

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    DF2XLBR0015N020
    注文停止中
    DF2XLBR0020N040
    注文停止中
    DF2XLBR0020N080
    注文停止中
    DF2XLBR0025N040
    注文停止中
    DF2XLBR0025N080
    注文停止中
    DF2XLBR0030N060
    注文停止中
    DF2XLBR0030N100
    注文停止中
    DF2XLBR0040N080
    注文停止中
    DF2XLBR0050N040
    注文停止中
    DF2XLBR0050N100
    注文停止中
    DF2XLBR0050N120
    注文停止中
    DF2XLBR0050N160
    注文停止中
    DF2XLBR0050N200
    注文停止中
    DF2XLBR0050N300
    注文停止中
    DF2XLBR0075N160
    注文停止中
    DF2XLBR0100N160
    注文停止中
    DF2XLBR0100N200
    注文停止中
    DF2XLBR0100N250
    注文停止中
    DF2XLBR0100N400
    注文停止中
    DF2XLBR0150N160
    注文停止中
    DF2XLBR0150N250
    注文停止中
    DF2XLBR0200N300
    注文停止中
    DF2XLBR0200N600

    加工用途（加工形状）

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    首下長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    CADデータ有無

    (2Ｄ/3Ｄ)

    コーティング詳細

    首角

    (°)

    首径

    (mm)

    ワーク勾配角に対する実有効長 30′

    (mm)

    ワーク勾配角に対する実有効長 1°

    (mm)

    ワーク勾配角に対する実有効長 2°

    (mm)

    ワーク勾配角に対する実有効長 3°

    (mm)

    図

    		最小発注数量
    側面 / 曲面 / 彫込み / R溝
    0.3
    0.3
    0.15
    2
    4
    50
    3D
    ダイヤモンドコーティング
    12
    0.27
    2.1
    2.2
    2.4
    2.6
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    0.4
    0.6
    0.2
    4
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.36
    4.1
    4.3
    4.7
    5.2
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    0.4
    0.6
    0.2
    8
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.36
    8.3
    8.7
    9.5
    10.5
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    0.5
    0.6
    0.25
    4
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.46
    4.1
    4.3
    4.7
    5.2
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    0.5
    0.6
    0.25
    8
    4
    60
    3D
    ダイヤモンドコーティング
    12
    0.46
    8.3
    8.7
    9.5
    10.5
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    0.6
    0.9
    0.3
    6
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.56
    6.3
    6.5
    7.1
    7.9
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    0.6
    0.9
    0.3
    10
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.56
    10.4
    10.9
    11.9
    13.2
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    0.8
    1.2
    0.4
    8
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.76
    8.3
    8.7
    9.5
    10.5
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    1
    1.5
    0.5
    4
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.94
    4.2
    4.4
    4.8
    5.3
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    1
    1.5
    0.5
    10
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.94
    10.5
    11
    12
    13.3
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    1
    1.5
    0.5
    12
    4
    60
    2D/3D
    ダイヤモンドコーティング
    12
    0.94
    12.6
    13.2
    14.4
    15.9
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    1
    1.5
    0.5
    16
    4
    80
    -
    ダイヤモンドコーティング
    12
    0.94
    16.8
    17.5
    19.2
    21.3
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    1
    1.5
    0.5
    20
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    0.94
    21
    21.9
    24
    26.6
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    1
    1.5
    0.5
    30
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    0.94
    31.4
    32.8
    36
    *
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    1.5
    2.3
    0.75
    16
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    1.44
    16.8
    17.5
    19.2
    21.2
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    2
    3
    1
    16
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    1.9
    16.7
    17.4
    19
    *
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    2
    3
    1
    20
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    1.9
    20.9
    21.8
    23.8
    *
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    2
    3
    1
    25
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    1.9
    26
    27.2
    *
    *
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    2
    3
    1
    40
    4
    100
    2D/3D
    ダイヤモンドコーティング
    12
    1.9
    41.5
    43.5
    *
    *
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    3
    4.5
    1.5
    16
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    2.9
    16.7
    17.3
    *
    *
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    3
    4.5
    1.5
    25
    4
    80
    2D/3D
    ダイヤモンドコーティング
    12
    2.9
    26.1
    27.2
    *
    *
    1
    1個
    側面 / 曲面 / 彫込み / R溝
    4
    6
    2
    30
    4
    80
    2D/3D
    ダイヤモンドコーティング
    -
    3.9
    *
    *
    *
    *
    2
    1個
    側面 / 曲面 / 彫込み / R溝
    4
    6
    2
    60
    4
    100
    2D/3D
    ダイヤモンドコーティング
    -
    3.9
    *
    *
    *
    *
    2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,894円
    ( 20,783円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,894円
    ( 20,783円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    18,682円
    ( 20,550円 )
    2日目
    19,162円
    ( 21,078円 )
    2日目
    18,714円
    ( 20,585円 )
    2日目
    18,743円
    ( 20,617円 )
    2日目
    18,714円
    ( 20,585円 )
    2日目
    18,714円
    ( 20,585円 )
    2日目
    18,714円
    ( 20,585円 )
    2日目
    18,714円
    ( 20,585円 )
    2日目
    18,743円
    ( 20,617円 )
    2日目
    18,714円
    ( 20,585円 )
    2日目
    18,743円
    ( 20,617円 )
    2日目
    18,743円
    ( 20,617円 )
    2日目
    18,698円
    ( 20,568円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    グラファイト加工用2枚刃ダイヤモンドコーティングロングネックボールエンドミル。
    【特長】
    ・グラファイトの高能率加工に最適なダイヤモンドコーティングエンドミル
    ・ロングネック、ボールタイプ
    ・刃部材質に極超微粒子超合金を使用
    ・ねじれ角30°

    ご注意

    • 商品画像は代表画像を掲載しています。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
