DFC4JC ダイヤモンドコーティング DFCエンドミル
- 通常単価(税別)
- 23,438円～55,588円
- 税込単価
- 25,782円～61,147円
高品位なCFRP加工を実現するCVDダイヤモンドコーティングエンドミルです。【特長】・仕上げ面重視タイ...
詳細を確認- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
CFRP加工用CVDダイヤモンドコーティングエンドミル DFCシリーズのご紹介仕上げ面重視タイプ
弱ねじれ角の切れ刃形状により、スラスト方向への切削抵抗が低く抑えられるため、バリやデラミネーションの発生が少ない、良好な仕上げ面が得られる。
・CVDダイヤモンドコーティング膜表面比較
独自の多層微粒CVDダイヤモンド結晶制御技術により、耐摩耗性と平滑性が大幅に向上し長寿命化を実現。
新コーティング膜表面（CVDダイヤモンドコーティング）
従来品のコーティング膜表面
●寿命比較
新開発コーティングにより長寿命
DFC4JCと従来品の寿命比較グラフ（DFC4JCは切削長が10mを超えている）
| エンドミル | DFC4JCD1000（φ10（直径10mm）） |
|---|---|
| 被削材 | CFRP材（厚み：5.3mm） |
| 回転速度 | 6,400min-1 （200m/min） |
| 送り速度 | 800mm/min （0.03mm/tooth） |
| 切削油剤 | エアブロー |
●バリ比較
優れた切れ味でバリレスを実現
DFC4JCの切削後（バリなし）
従来品の切削後（バリ多発）
| エンドミル | DFC4JCD1000（φ10（直径10mm）） |
|---|---|
| 被削材 | CFRP材（厚み：6mm） |
| 回転速度 | 6,000min-1 （188m/min） |
| 送り速度 | 750mm/min （0.03mm/tooth） |
| 切削油剤 | エアブロー |

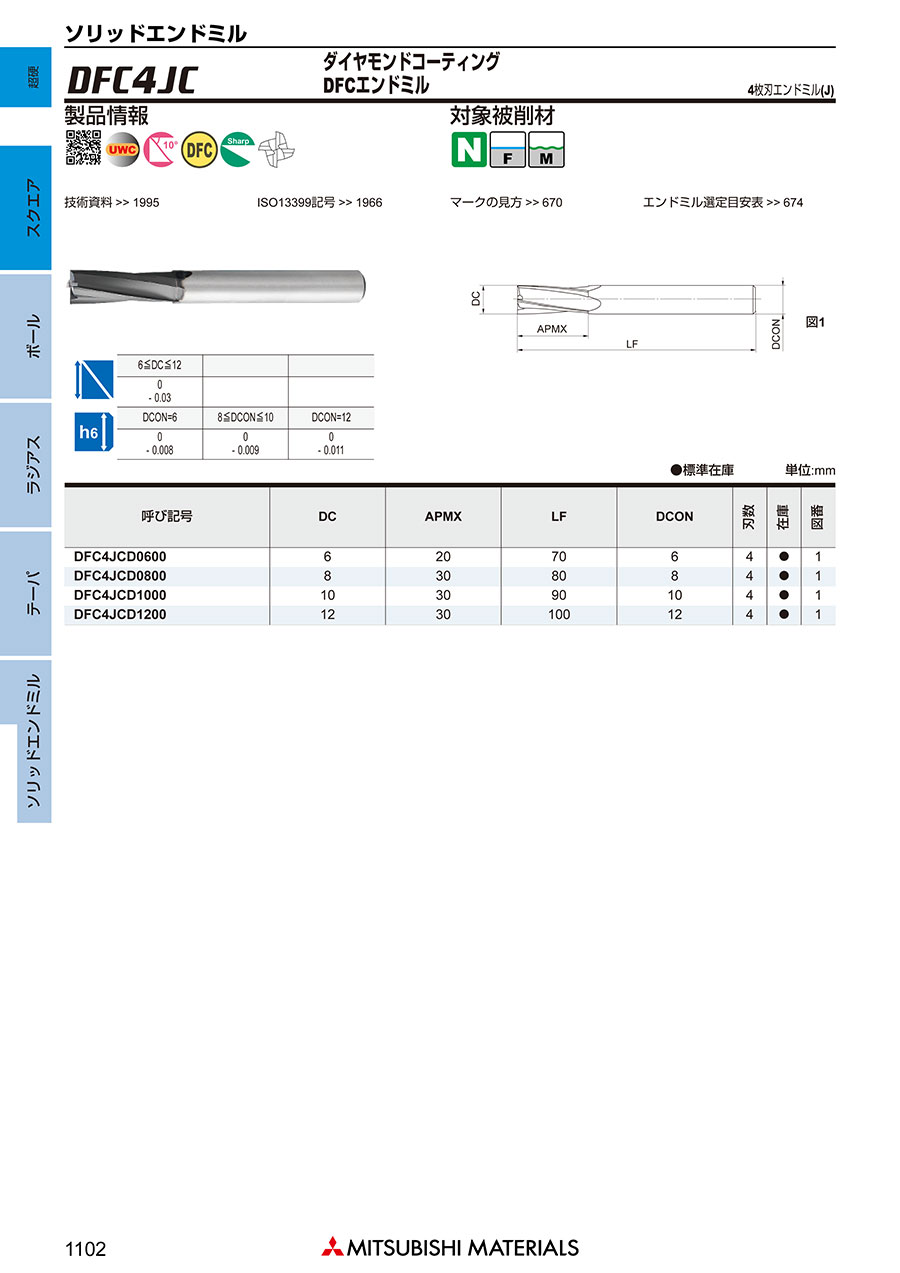

外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
| 被削材 | CFRP | |
|---|---|---|
| 外径 （mm） | 回転速度 （min-1） | 送り速度 （mm/min） |
| 6 | 11,000 | 950 |
| 8 | 8,000 | 780 |
| 10 | 6,400 | 700 |
| 12 | 5,300 | 650 |
切削条件時の注意
- ※1CFRPの種類、機械剛性、ワーク剛性、加工形状などによって、かなり条件に差がでる場合がありますので、上表は目安としてください。
- ※2加工精度を重視される場合、ワークのバリやデラミネーションが大きく発生する場合は、送り速度を下げてご使用ください。
- ※3軸方向の切込み量が0.8D1（D1：直径）以上になる場合は、送り速度を下げてご使用ください。
- ※4十分な粉塵対策を行ってください。
適用被削材
CFRP
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,438円 ( 25,782円 ) | 4日目 |
34,045円 ( 37,450円 ) | 3日目 |
47,521円 ( 52,273円 ) | 4日目 |
55,588円 ( 61,147円 ) | 3日目 |
詳細情報
基本情報
高品位なCFRP加工を実現するCVDダイヤモンドコーティングエンドミルです。
【特長】
・仕上げ面重視タイプです。
・弱ねじれ角の切れ刃形状により、スラスト方向への切削抵抗が低く抑えられます。
・バリ等の少ない良好な仕上げ面です。
・独自のCVDダイヤモンドコーティングを適用したCFRP加工用仕上げ面重視タイプエンドミルです。
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
