AXD4000形正面エンドミル

製品特長・仕様

製品の基本仕様・特長

■アルミニウム合金・難削材加工用カッタAXDシリーズのご紹介

さまざまな加工形態に対応
高いランピング性能を有し、あらゆる加工形態に対応可能です。

耐遠心力構造
高剛性ダブルスクリュークランプ機構の採用により、高速回転時の遠心力によるインサートのせり出しを防止し、安定した加工を実現しました。

• 遠心力によるインサートのせり出し量
  エアーカット後のインサート変位

＜切削条件＞
工 具: AXD4000-050A04RA、AXD7000-050A03RA
インサート: XDGX175008PDFR-GL、XDGX227008PDFR-GL
回転速度: 20000min^-1（ エアーカット）

高速回転対応
高剛性ダブルスクリュークランプ機構と三菱マテリアル独自のインサート飛散防止機構（ダブルAFI機構）の採用により、高速加工への対応を実現しました。

高バランス精度
高速回転時の振動の抑制のために、全型番、ホルダ単体で回転速度10000min^-1において、バランス精度G6.3（釣り合い良さ：ISO1940）となっています。
（ホルダ単体＝インサート、クランプねじを装着しない状態）

材種の特長

*イメージ図
積層構造によりクラック進展を阻止することで耐欠損性が向上しました。

-	被削材	推奨材種	摩擦係数値
			測定温度600℃
			S55C	SUS304	Ti-6Al-4V
P	炭素鋼・合金鋼	MP6100	0.4	-	-
S	チタン合金、耐熱合金	MP9100	-	-	0.3
従来品			0.7	0.7	0.7

• タフ-シグマ テクノロジー
  個々に優れたコーティング・技術の融合化（Σ）により強靭（TOUGH）さを実現。

●DLCコーティング LC15TF
超微粒超硬合金TF15と圧倒的な耐溶着性を発揮するDLCコーティングの組合せで、アルミニウム合金加工における仕上げ面精度の向上、インサートすくい面への溶着抑制など高品位・安定加工を実現する材種です。ウエット加工はもちろんドライ加工も可能です。

●TF15
耐摩耗性・耐欠損性に優れた超微粒超硬合金です。アルミニウム合金の高能率加工にて安定した切削を約束します。
また、すくい面の特殊鏡面処理にて耐溶着性も良好です。

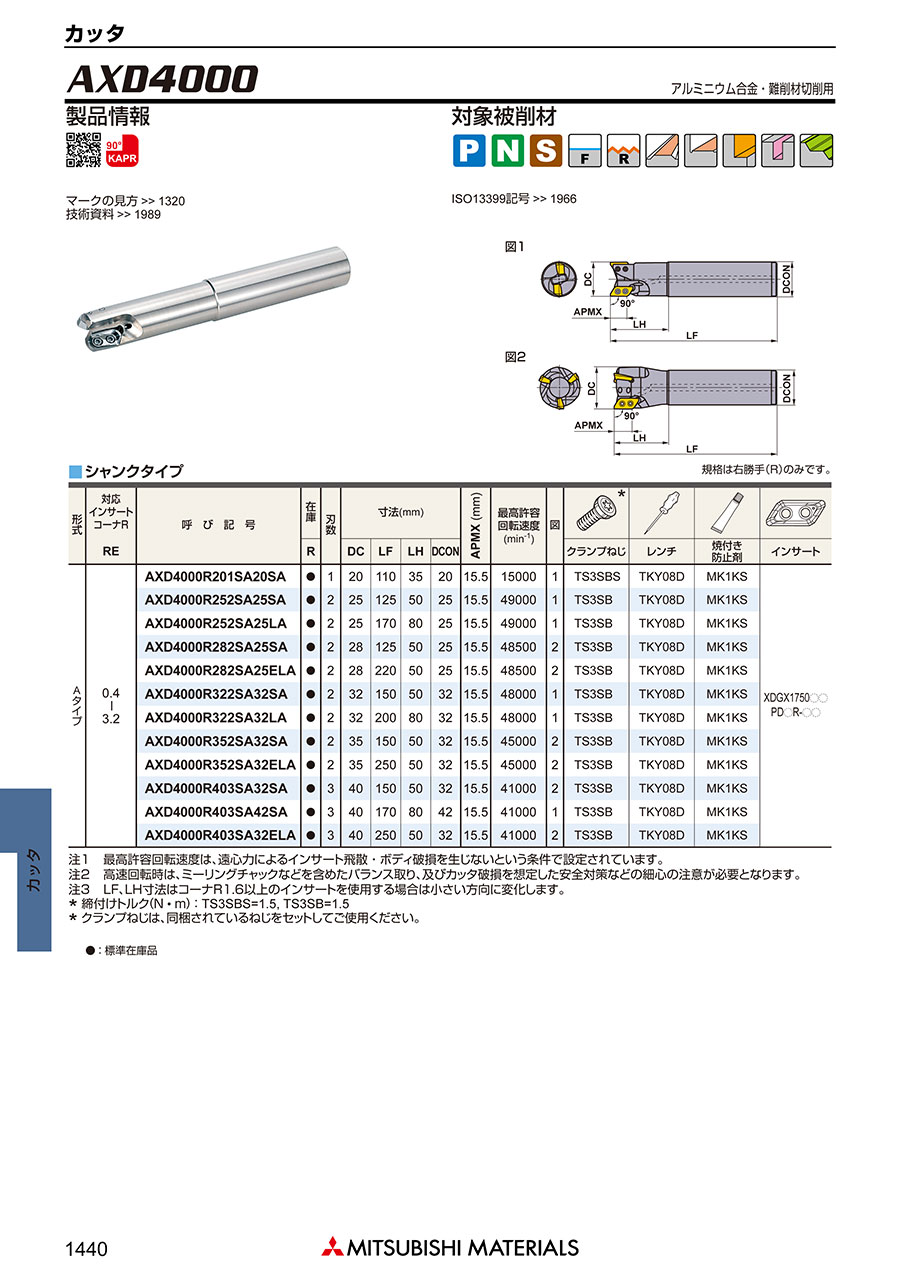

外形図

規格は右勝手（R）のみです。

使用方法・使用事例

使用事例

• 使用例

ご使用される機械の剛性、ワーク剛性、ワーククランプ剛性によって本加工事例の通りに加工できない場合がありますので、ご注意ください。

推奨切削条件

適用被削材

• 鋼、非鉄金属、難削材

選定サポート情報

●AXD4000 インサート選定方法
切削条件および加工環境によりインサートの選定が必要となります。下記を目安に選定下さい。
安定した切削条件には、切れ味のよいGLブレーカを第一推奨とします。

・1刃送りと切込み切削領域からの選定

・切削幅と切込み切削領域からの選定

アルミニウム合金では、第一推奨としてGLブレーカをお使いください。送りや切込みが大きくなるなどの負荷のかかる条件の場合GMブレーカを推奨します。

・刃先からの選定
インサートの種類

・耐摩耗性からの選定

注意・禁止事項

■使用上の注意
インサートの取付け要領

（1）インサートを取付ける前に、インサート座をエアブローやはけなどで清掃してください。
（2）インサートをインサート座に確実に押さえながら、付属のレンチを使用してクランプねじを締込んでください。
（3）クランプねじの締付けは、図1に示す順番で行ってください。
（4）クランプねじは焼付き防止剤を塗布し、規定締付けトルクで締付けてください。
規定締付けトルクは以下に示すとおりです。
AXD7000 3.5N・m（2.58ft・lb）
AXD4000 1.5N・m（1.11ft・lb）
（5）クランプねじは安全を確保するために重要な部品です。正規の型番のものをご使用ください。
表2に示す回転速度を超えてご使用になる場合は、インサート交換と同時に新しいクランプねじと交換することを推奨します。

図1

（6）インサート座面にすきまがないことを確認の上ご使用ください。

アーバタイプ本体取付け要領
（1）本体をアーバへ取付ける前に、本体取付け穴内部・端面およびアーバ端面を入念に清掃してください。
（2）本体をアーバにセットし、付属の本体セットボルトで締付けてください。締付けトルクは下表を参照してください。
（3）AXDに付属の本体セットボルトは、クーラントスルー対応の特殊ボルトです。紛失にご注意ください。

AXD4000

AXD7000

・表1 最高許容回転速度
AXD4000

AXD7000

• 最高許容回転速度内でのご使用であっても、表2の回転速度を超えて使用する場合は、アーバや、ミーリングチャックなどと一体でバランス精度（釣合い良さ：ISO1940）をG6.3以上にすることを推奨します。また、インサート交換毎にクランプねじを新品と交換することを推奨します。
  さらに、カッタの破損を想定した、安全対策の施された工作機械をご使用ください。
  注） AXD4000、AXD7000のバランス精度はホルダ単体（インサート、クランプねじを装着しない状態）で10,000min^-1においてG6.3となっています。

・表2 アーバまたは、ミーリングチャックなどとの一体釣合わせを行わない場合の最高許容回転速度
AXD4000

AXD7000

• 使用回転速度は、工作機械、アーバや、ミーリングチャックなどの最高許容回転速度も考慮してください。
• アーバタイプでクーラント穴使用時は、専用セットボルトをご使用ください。
• インサートの切れ刃は鋭利にできていますので、素手でさわるとけがをする恐れがあります。
  必ず手袋などの着用をお願いします。
