栄工舎

ヘリカルテーパーピンリーマ HTPR

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 9,268円～162,070円

税込単価: 10,195円～178,277円

1/48、1/50テーパー穴加工用スパイラルリーマ（ハイス）。【特長】・1/4...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
-0.05～+0.05
刃数
3
底刃（エンド刃）
なし
ネジレ角 (°)
40°
シャンク径公差
h8
被削材詳細
合金鋼　適合
溝形状
ヘリカル
シャンクタイプ
ストレートシャンク
両角
1/50
刃形状詳細
右刃左ネジレ

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

ネジレで切削抵抗を減らす1/48、1/50テーパーピン用スパイラルリーマ（ハイス）

1/48、1/50テーパーピン用

製品仕様

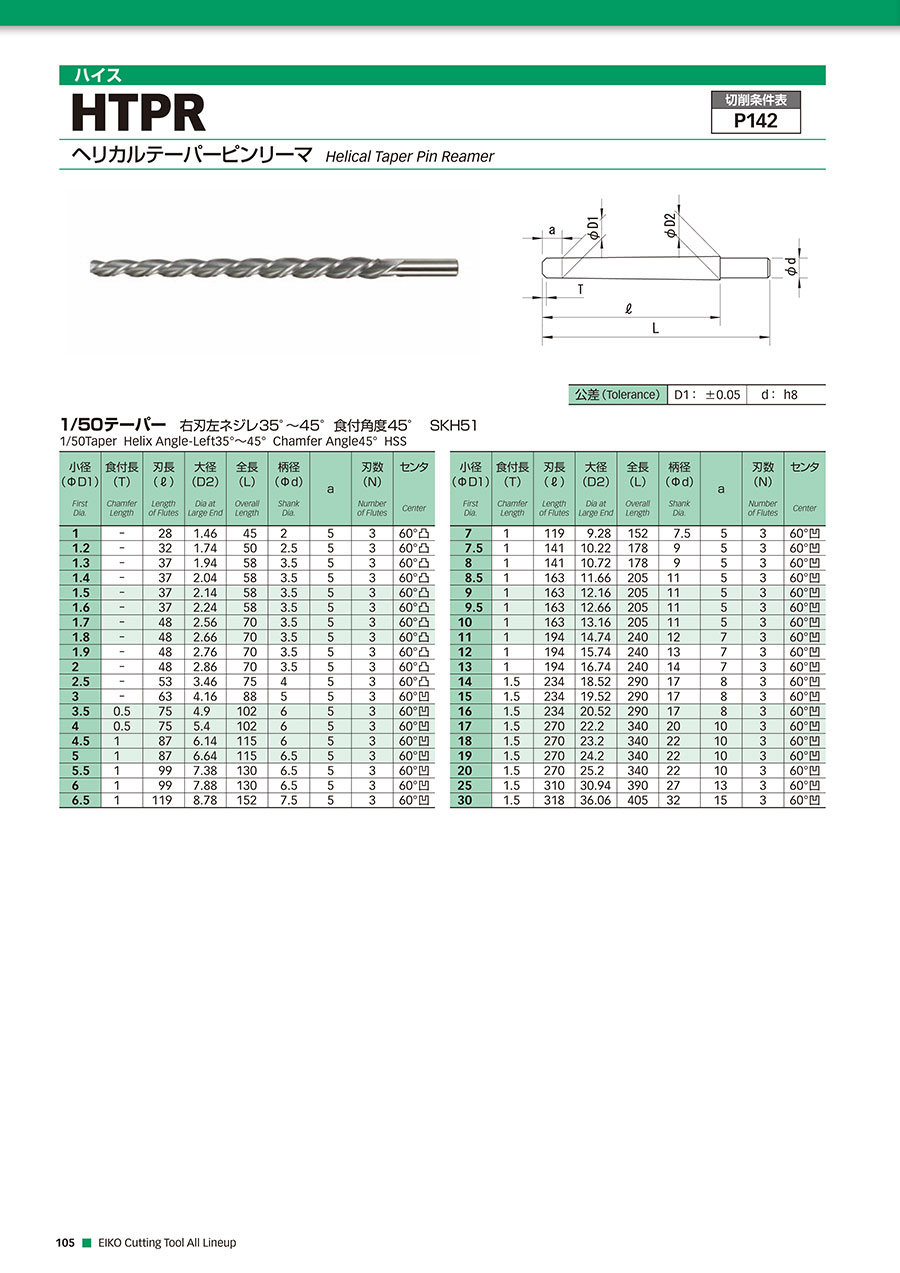

ヘリカルテーパーピンリーマ HTPRの寸法図

公差(Tolerance)	D1：±0.05	d：h8

小径の公差について

1/50テーパー

小径 (φD1) First Dia.	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	柄径 (φd) Shank Dia.	a	刃数 (N) Number of Flutes	センタ Center
1	-	28	1.46	45	2	5	3	60゜凸
1.2	-	32	1.74	50	2.5	5	3	60゜凸
1.3	-	37	1.94	58	3.5	5	3	60゜凸
1.4	-	37	2.04	58	3.5	5	3	60゜凸
1.5	-	37	2.14	58	3.5	5	3	60゜凸
1.6	-	37	2.24	58	3.5	5	3	60゜凸
1.7	-	48	2.56	70	3.5	5	3	60゜凸
1.8	-	48	2.66	70	3.5	5	3	60゜凸
1.9	-	48	2.76	70	3.5	5	3	60゜凸
2	-	48	2.86	70	3.5	5	3	60゜凸
2.5	-	53	3.46	75	4	5	3	60゜凸
3	-	63	4.16	88	5	5	3	60゜凹
3.5	0.5	75	4.9	102	6	5	3	60゜凹
4	0.5	75	5.4	102	6	5	3	60゜凹
4.5	1	87	6.14	115	6	5	3	60゜凹
5	1	87	6.64	115	6.5	5	3	60゜凹
5.5	1	99	7.38	130	6.5	5	3	60゜凹
6	1	99	7.88	130	6.5	5	3	60゜凹
6.5	1	119	8.78	152	7.5	5	3	60゜凹

小径 (φD1) First Dia.	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	柄径 (φd) Shank Dia.	a	刃数 (N) Number of Flutes	センタ Center
7	1	119	9.28	152	7.5	5	3	60゜凹
7.5	1	141	10.22	178	9	5	3	60゜凹
8	1	141	10.72	178	9	5	3	60゜凹
8.5	1	163	11.66	205	11	5	3	60゜凹
9	1	163	12.16	205	11	5	3	60゜凹
9.5	1	163	12.66	205	11	5	3	60゜凹
10	1	163	13.16	205	11	5	3	60゜凹
11	1	194	14.74	240	12	7	3	60゜凹
12	1	194	15.74	240	13	7	3	60゜凹
13	1	194	16.74	240	14	7	3	60゜凹
14	1.5	234	18.52	290	17	8	3	60゜凹
15	1.5	234	19.52	290	17	8	3	60゜凹
16	1.5	234	20.52	290	17	8	3	60゜凹
17	1.5	270	22.2	340	20	10	3	60゜凹
18	1.5	270	23.2	340	22	10	3	60゜凹
19	1.5	270	24.2	340	22	10	3	60゜凹
20	1.5	270	25.2	340	22	10	3	60゜凹
25	1.5	310	30.94	390	27	13	3	60゜凹
30	1.5	318	36.06	405	32	13	3	60゜凹

右刃左ネジ40° 食付角度45° SKH51

1/48テーパー

呼び寸法 Size	小径 (φD1) First Dia.	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	柄径 (φd) Shank Dia.	a	刃数 (N) Number of Flutes	センタ Center
5/0#	1.93	-	30	2.45	45	2.77	5	3	60゜凸
4/0#	2.33	-	32	2.9	45	3.5	5	3	60゜凸
3/0#	2.65	-	35	3.28	50	4	5	3	60゜凸
2/0#	2.99	-	38	3.68	58	4	5	3	60゜凸
0#	3.32	0.5	42	4.09	60	4.5	5	3	60゜凹
1#	3.8	0.5	45	4.64	65	5	5	3	60゜凹
2#	4.21	0.5	52	5.19	75	5.5	5	3	60゜凹
3#	4.74	0.5	58	5.85	90	5.5	5	3	60゜凹
4#	5.38	1	65	6.63	105	6.5	5	3	60゜凹
5#	6.19	1	78	7.71	115	6.5	5	3	60゜凹
6#	7.18	1	92	9	130	7.5	5	3	60゜凹
7#	8.5	1	115	10.8	155	9	5	3	60゜凹
8#	10.21	1	135	12.92	175	11	5	3	60゜凹
9#	12.4	1	155	15.47	205	13	5	3	60゜凹
10#	14.91	1.5	180	18.5	230	16	5	3	60゜凹

右刃左ネジレ40° SKH51 Helix Angle-left40° HSS

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

食付長

(mm)

全長

(mm)

大端径

(mm)

先端径

(mm)

シャンク径・MT No

溝長

(mm)

センタ

最小発注数量

-	45	1.46	1	2	28	5	60°凸	1個
-	50	1.74	1.2	2.5	32	5	60°凸	1個
-	58	1.94	1.3	3.5	37	5	60°凸	1個
-	58	2.04	1.4	3.5	37	5	60°凸	1個
-	58	2.14	1.5	3.5	37	5	60°凸	1個
-	58	2.24	1.6	3.5	37	5	60°凸	1個
-	70	2.56	1.7	3.5	48	5	60°凸	1個
-	70	2.66	1.8	3.5	48	5	60°凸	1個
-	70	2.76	1.9	3.5	48	5	60°凸	1個
-	70	2.86	2	3.5	48	5	60°凸	1個
-	75	3.46	2.5	4	53	5	60°凸	1個
-	88	4.16	3	5	63	5	60°凹	1個
0.5	102	4.9	3.5	6	75	5	60°凹	1個
0.5	102	5.4	4	6	75	5	60°凹	1個
1	115	6.14	4.5	6	87	5	60°凹	1個
1	115	6.64	5	6.5	87	5	60°凹	1個
1	130	7.38	5.5	6.5	99	5	60°凹	1個
1	130	7.88	6	6.5	99	5	60°凹	1個
1	152	8.78	6.5	7.5	119	5	60°凹	1個
1	152	9.28	7	7.5	119	5	60°凹	1個
1	178	10.22	7.5	9	141	5	60°凹	1個
1	178	10.72	8	9	141	5	60°凹	1個
1	205	11.66	8.5	11	163	5	60°凹	1個
1	205	12.16	9	11	163	5	60°凹	1個
1	205	12.66	9.5	11	163	5	60°凹	1個
1	205	13.16	10	11	163	5	60°凹	1個
1	240	14.74	11	12	194	7	60°凹	1個
1	240	15.74	12	13	194	7	60°凹	1個
1	240	16.74	13	14	194	7	60°凹	1個
1.5	290	18.52	14	17	234	8	60°凹	1個
1.5	290	19.52	15	17	234	8	60°凹	1個
1.5	290	20.52	16	17	234	8	60°凹	1個
1.5	340	22.2	17	20	270	10	60°凹	1個
1.5	340	23.2	18	22	270	10	60°凹	1個
1.5	340	24.2	19	22	270	10	60°凹	1個
1.5	340	25.2	20	22	270	10	60°凹	1個
1.5	390	30.94	25	27	310	13	60°凹	1個
1.5	405	36.06	30	32	318	15	60°凹	1個

通常単価(税別) (税込単価)	通常出荷日

9,792円 ( 10,771円 )	5日目
9,792円 ( 10,771円 )	5日目
9,792円 ( 10,771円 )	1日目
9,792円 ( 10,771円 )	1日目
10,688円 ( 11,757円 )	1日目
10,688円 ( 11,757円 )	1日目
10,463円 ( 11,509円 )	5日目
10,463円 ( 11,509円 )	1日目
10,463円 ( 11,509円 )	1日目
10,688円 ( 11,757円 )	1日目
10,015円 ( 11,017円 )	1日目
9,268円 ( 10,195円 )	5日目
10,015円 ( 11,017円 )	1日目
10,015円 ( 11,017円 )	1日目
9,792円 ( 10,771円 )	5日目
10,763円 ( 11,839円 )	1日目
9,536円 ( 10,490円 )	在庫品1日目当日出荷可能
9,856円 ( 10,842円 )	5日目
10,752円 ( 11,827円 )	1日目
12,736円 ( 14,010円 )	5日目
13,184円 ( 14,502円 )	1日目
14,144円 ( 15,558円 )	1日目
16,704円 ( 18,374円 )	1日目
18,240円 ( 20,064円 )	1日目
20,032円 ( 22,035円 )	1日目
20,160円 ( 22,176円 )	1日目
23,232円 ( 25,555円 )	1日目
25,344円 ( 27,878円 )	1日目
30,016円 ( 33,018円 )	1日目
49,216円 ( 54,138円 )	1日目
61,376円 ( 67,514円 )	1日目
65,792円 ( 72,371円 )	1日目
74,214円 ( 81,635円 )	1日目
80,819円 ( 88,901円 )	1日目
84,510円 ( 92,961円 )	1日目
86,064円 ( 94,670円 )	1日目
123,640円 ( 136,004円 )	1日目
162,070円 ( 178,277円 )	1日目

詳細情報

基本情報

基本情報

1/48、1/50テーパー穴加工用スパイラルリーマ（ハイス）。
【特長】
・1/48、1/50テーパーピン用で強ネジレタイプ。
・強ネジレ採用で面粗度と切り粉の処理が良好で切削抵抗を減らす。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヘリカルテーパーピンリーマ HTPRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの２種類があります。左ネジレはストレート刃に比べ切屑の排出がスムーズになります。バニッシュ効果により仕上がり面粗度がよくなる点が特長です。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長です。
