オーエスジー

超硬ロングネックボールシリーズ WXSコート3刃ロングネック PHX-LN-DBT

Name: 超硬ロングネックボールシリーズ WXSコート3刃 ロングネック PHX-LN-DBT
Brand: オーエスジー
SKU: 223000579941
Rating: 4 (2 reviews)

カタログ

通常単価(税別): 4,430円～8,068円

税込単価: 4,873円～8,875円

通常出荷日：在庫品1日目～10日目一部当日出荷可能

WXSコートのロングネックボールです。切削抵抗と刃先剛性を両立させたコーナR形状。ビビり振動を抑える外...

詳細を確認

44.0

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

オーエスジー

AE-LNBD-H 高硬度鋼用超硬ボールエンドミル高精度仕上げ用2刃ロングネックタイプ

通常価格(税別)： 3,145円 (税込価格：3,460円)

通常出荷日：在庫品1日目

よく一緒に見られています

オーエスジー

3刃ペンシルネックボールエンド高斬込高送りタイプ PHX-PC-DBT

通常価格(税別)： 14,060円 (税込価格：15,466円)

通常出荷日：在庫品1日目

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

特長

切削抵抗と刃先剛性を両立させたコーナR形状
ビビり振動を抑える外周刃と底刃仕様
特殊なエッジラインで食い込み防止
最適なチップポケットで優れた切りくず排出性

限界と思われたその加工能率
PHXエンドミルで驚愕の時間短縮が可能に

短い刃長

0.75D の短い刃長で高剛性。
立ち壁加工を低い抵抗で切削します。

立ち壁加工の精度が向上

外周刃で立ち壁をさらうことで、精度が向上します。

首部の形状がスリムに

特に、首下長の短い5軸加工などに効果を発揮します。

PHX-LN-DBTでの時間短縮事例

ワーク寸法：50×50×50mm　　被削材：NAK80（40HRC）

使用機械：5軸加工機　　主軸タイプ：HSK A63タイプ　　切削油剤：なし（エアブロー）　　最高回転数：18,000min^-1　　ホルダ：焼ばめホルダ

超硬ロングネックボールシリーズ WXSコート3刃ロングネック PHX-LN-DBTでの時間短縮事例2

超硬ロングネックボールシリーズ WXSコート3刃ロングネック PHX-LN-DBTでの時間短縮事例3

製品特長紹介動画

外形図

Type 1

Type 2

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

※1 Last Pitch とは、溝切削、ポケット加工時の側面方向への切削抵抗による逃げや食い込みを考慮した経路つくりの場合に設定する「最終輪郭ピッチ」の目安値です。

切削条件時の注意

1. 突出し量別条件は目安です。実際の加工条件に合わせて調節下さい。
2. 有効長でチャッキングした工具突出し加工条件です。
3. 機械、ホルダは剛性の高いものをご使用下さい。
4. 工具の振れ精度を最小限に抑えてご使用下さい。
5. 走査線加工を行う場合は、Pfの数値を使用せずに、apの数値を参考にご使用下さい。
6. CAMや機械側でコーナ部のR挿入もしくは減速を設定することで、より安定した高送り加工が可能となります。
7. コーナ部等切削負荷が変動する場合や加工精度を要求される場合には、回転速度を抑えてご使用下さい。
8. 推奨傾斜切込み角度以上で加工される場合には、送り速度を下げてご使用下さい。
9. 切込深さが切削条件表より小さい場合、送り速度を最大150%を目安に調整して加工も可能です。
10. 切込深さが切削条件表より大きくなる場合は、最大60%に減速する事で安定した加工が可能です。

選定サポート情報

ラインナップ

ディープフィーダーブルノーズ PHX-DFR

深切込みが可能な強力型ブルノーズタイプ

ペンシルネックディープフィーダーブルノーズ PHX-PC-DFR

強力型PHX-DFR のペンシルネックタイプ

ロングネックディープフィーダーブルノーズ PHX-LN-DFR

強力型PHX-DFR のロングネックタイプ

4枚刃小径ロングネックブルノーズ PHX-LN-CRE

高鋼度材の高送りでも抜群の仕上げ面を実現するブルノーズタイプ

ディープフィーダーボール PHX-DBT

深切込みが可能な強力型ボールタイプ

ペンシルネックディープフィーダーボール PHX-PC-DBT

強力型PHX-DBT のペンシルネックタイプ

ロングネックボール PHX-LN-DBT

安定した荒加工やリブ溝加工が可能なロングネックタイプ

ハイフィーダーブルノーズ PHX-CRT

高送り加工に専用設計されたブルノーズタイプ

選定サポート情報

■切削条件の計算式

切削条件を考える時に下の式を使うと便利

［計算式］
・n＝回転速度（min^-1）
　　n＝Vc÷3.14÷DC×1,000　 *DCは外径

・Vc＝切削速度（m/min）
　　Vc＝n×3.14×DC÷1,000　 *DCは外径

・Vf＝送り速度（mm/min）
　　Vf=n×ZEFP×fz　 *ZEFPは刃数

・fz＝1刃当たりの送り量（mm/t）
　　fz＝Vf÷ZEFP÷n　 *ZEFPは刃数

また、カスプハイト、ピックフィードにも配慮下さい。
カスプハイト、ピックフィードは下記参照下さい。

■ カスプハイトの求め方（mm）

［計算式］
・h＝カスプハイト（mm）

超硬ロングネックボールシリーズ WXSコート3刃ロングネック選定サポート情報10

超硬ロングネックボールシリーズ WXSコート3刃ロングネック選定サポート情報11

■ 中仕上げ、仕上げ加工の切込み量の目安（mm）

超硬ロングネックボールシリーズ WXSコート3刃ロングネック選定サポート情報12

型番リスト

表示件数

型番

被削材

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

ツール№

コーティング詳細

ねじれ角詳細

(°)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 2°30′

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[○] / ステンレス鋼[○] / 鋳鉄[○]	0.6	0.45	0.3	1	4	50	3194901	WXLコーテイング	45°	0.55	1.15	1.19	1.23	1.27	-	1.38	1個
一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[○] / ステンレス鋼[○] / 鋳鉄[○]	0.6	0.45	0.3	2	4	50	3194902	WXLコーテイング	45°	0.55	2.19	2.28	2.37	2.47	-	2.71	1個
一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[○] / ステンレス鋼[○] / 鋳鉄[○]	0.6	0.45	0.3	3	4	50	3194903	WXLコーテイング	45°	0.55	3.23	3.36	3.51	3.67	-	4.04	1個
一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[○] / ステンレス鋼[○] / 鋳鉄[○]	0.6	0.45	0.3	4	4	50	3194904	WXLコーテイング	45°	0.55	4.28	4.45	4.65	4.89	-	5.36	1個
一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[◎] / 高硬度鋼～HRC60[○] / ステンレス鋼[○] / 鋳鉄[○]	0.6	0.45	0.3	6	4	50	3194906	WXLコーテイング	45°	0.55	6.36	6.63	6.93	7.26	-	8.02	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1	0.75	0.5	4	4	50	3195004	-	-	0.95	4.26	4.5	4.74	4.96	5.18	5.39	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1	0.75	0.5	6	4	50	3195006	-	-	0.95	6.39	6.72	7.03	7.32	7.95	7.88	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1	0.75	0.5	8	4	50	3195008	-	-	0.95	8.5	8.92	9.28	9.62	9.98	10.36	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1	0.75	0.5	10	4	50	3195010	-	-	0.95	10.61	11.09	11.51	11.92	12.37	12.85	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1	0.75	0.5	12	4	50	3195012	-	-	0.95	12.71	13.25	13.71	14.12	14.49	14.83	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1	0.75	0.5	14	4	50	3195014	-	-	0.95	14.81	15.4	15.9	16.34	16.73	17.82	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1	0.75	0.5	16	4	50	3195016	-	-	0.95	16.9	17.54	18.07	18.54	19.53	20.31	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1.5	1.12	0.75	6	4	50	3195106	-	-	1.95	6.37	6.7	7	7.28	7.54	7.82	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1.5	1.12	0.75	8	4	50	3195108	-	-	1.95	8.49	8.89	9.25	9.58	9.93	10.3	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1.5	1.12	0.75	10	4	50	3195110	-	-	1.95	10.6	11.07	11.48	11.88	12.32	12.79	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1.5	1.12	0.75	12	4	50	3195112	-	-	1.95	12.7	13.23	13.69	14.09	14.46	14.8	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	1.5	1.12	0.75	16	4	50	3195116	-	-	1.95	16.89	17.52	18.05	18.51	18.93	19.31	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	6	4	50	3195206	-	-	1.95	6.35	6.65	6.94	7.21	7.46	7.73	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	8	4	50	3195208	-	-	1.95	8.46	8.85	9.2	9.52	9.85	10.21	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	10	4	50	3195210	-	-	1.95	10.57	11.03	11.43	11.82	12.24	12.7	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	12	4	50	3195212	-	-	1.95	12.67	13.19	13.64	14.12	14.63	15.19	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	14	4	50	3195214	-	-	1.95	14.77	15.34	15.86	16.42	17.02	17.67	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	16	4	50	3195216	-	-	1.95	16.86	17.48	18.08	18.72	19.41	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	18	4	60	3195218	-	-	1.95	18.94	19.62	20.29	21.02	21.8	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	20	4	60	3195220	-	-	1.95	21.03	21.76	22.51	23.18	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	2	1.5	1	22	4	60	3195222	-	-	1.95	23.13	23.89	24.5	25.03	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	3	2.25	1.5	12	4	60	3195312	-	-	2.85	12.61	13.1	13.57	14.08	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	3	2.25	1.5	16	4	60	3195316	-	-	2.85	16.77	17.38	17.01	-	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	3	2.25	1.5	20	4	60	3195320	-	-	2.85	20.92	21.65	-	-	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	3	2.25	1.5	25	4	60	3195325	-	-	2.85	26.1	-	-	-	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	4	3	2	16	4	60	3195416	-	-	3.85	-	-	-	-	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	4	3	2	20	4	60	3195420	-	-	3.85	-	-	-	-	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	4	3	2	25	4	60	3195425	-	-	3.85	-	-	-	-	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	6	4.5	3	20	6	70	3195520	-	-	5.85	-	-	-	-	-	-	1個
一般鋼[○] / 調質鋼[○] / 高硬度鋼～HRC55[○]	6	4.5	3	30	6	70	3195530	-	-	5.85	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

4,823円 ( 5,305円 )	3日目	-
4,823円 ( 5,305円 )	3日目	-
4,823円 ( 5,305円 )	3日目	-
4,969円 ( 5,466円 )	3日目	-
4,969円 ( 5,466円 )	3日目	-
4,430円 ( 4,873円 )	3日目	TSC-BEM3LB0.5-4
4,607円 ( 5,068円 )	3日目	TSC-BEM3LB0.5-6
4,884円 ( 5,372円 )	3日目	TSC-BEM3LB0.5-8
4,607円 ( 5,068円 )	3日目	TSC-BEM3LB0.5-10
4,884円 ( 5,372円 )	10日目	TSC-BEM3LB0.5-12
5,452円 ( 5,997円 )	3日目	TSC-BEM3LB0.5-14
6,387円 ( 7,026円 )	3日目	-
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能	TSC-BEM3LB0.75-6
4,884円 ( 5,372円 )	3日目	TSC-BEM3LB0.75-8
5,130円 ( 5,643円 )	3日目	TSC-BEM3LB0.75-10
5,452円 ( 5,997円 )	在庫品1日目当日出荷可能	TSC-BEM3LB0.75-12
5,452円 ( 5,997円 )	3日目	-
4,430円 ( 4,873円 )	3日目	TSC-BEM3LB1-6
4,884円 ( 5,372円 )	在庫品1日目当日出荷可能	TSC-BEM3LB1-8
4,884円 ( 5,372円 )	3日目	TSC-BEM3LB1-10
4,884円 ( 5,372円 )	3日目	TSC-BEM3LB1-12
4,884円 ( 5,372円 )	3日目	TSC-BEM3LB1-14
4,884円 ( 5,372円 )	在庫品1日目当日出荷可能	TSC-BEM3LB1-16
4,884円 ( 5,372円 )	3日目	TSC-BEM3LB1-18
4,884円 ( 5,372円 )	3日目	TSC-BEM3LB1-20
6,387円 ( 7,026円 )	3日目	-
5,351円 ( 5,886円 )	3日目	TSC-BEM3LB1.5-12
6,298円 ( 6,928円 )	在庫品1日目当日出荷可能	TSC-BEM3LB1.5-16
6,080円 ( 6,688円 )	3日目	TSC-BEM3LB1.5-20
6,080円 ( 6,688円 )	3日目	TSC-BEM3LB1.5-25
6,298円 ( 6,928円 )	3日目	TSC-BEM3LB2-16
6,298円 ( 6,928円 )	3日目	TSC-BEM3LB2-20
6,298円 ( 6,928円 )	3日目	TSC-BEM3LB2-25
7,864円 ( 8,650円 )	3日目	TSC-BEM3LB3-20
8,068円 ( 8,875円 )	3日目	TSC-BEM3LB3-30

詳細情報

基本情報

基本情報

WXSコートのロングネックボールです。
切削抵抗と刃先剛性を両立させたコーナR形状。
ビビり振動を抑える外周刃と底刃仕様。
特殊なエッジラインで食い込み防止。
最適なチップポケットで優れた切りくず排出性。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

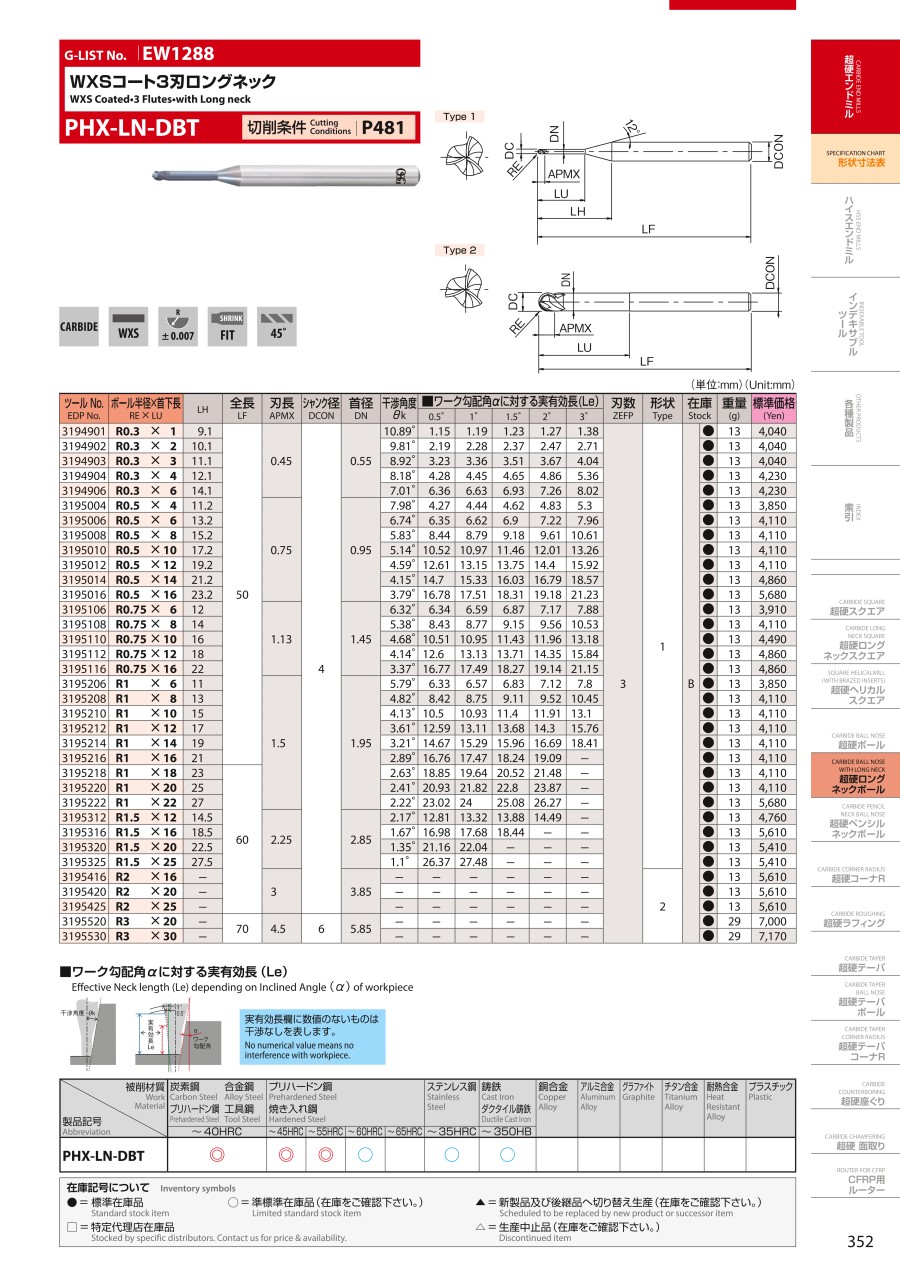

カタログ (見開き版)

商品担当おすすめ

日進工具
MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンクタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
