PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ
通常単価(税別)
45,499円～103,813円
税込単価
50,049円～114,194円
通常出荷日：3日目

欠け防止、切削抵抗ダウンを実現する可変ネガチャンファ形状のインサートを採用した高送りラジアスカッタシリ...

詳細を確認
  • カッタ本体には、チップは付属しておりません。

よく一緒に見られています

PMD SF フェニックスシリーズ 多機能カッタ ねじ込みタイプ

オーエスジー

PMD SF フェニックスシリーズ 多機能カッタ ねじ込みタイプ
通常価格(税別)： 22,835円 (税込価格：25,119円)

通常出荷日：3 日目

よく一緒に見られています

PHC SS フェニックスシリーズ 高送りラジアスカッタストレートシャンクタイプ

オーエスジー

PHC SS フェニックスシリーズ 高送りラジアスカッタストレートシャンクタイプ
通常価格(税別)： 23,375円 (税込価格：25,713円)

通常出荷日：3 日目

未確定：候補が14型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

従来加工の問題解決

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 特長1


ボールの働き、ラジアスが斬る

今までボールの仕事と思っていた加工もPDRなら斬れます。
大荒取り（等高線加工）で、切込み量増により加工段差が大きくなります。通常では、次工具に与える影響が大きくなり加工工程間では最終的に時間が増大するのでは、と懸念されます。しかし、PDRは取り代増による残り代をボール的な役割を果たす刃型設計により、ラジアスの有効的な工具剛性を保ったまま走査線加工が可能です。等高線の荒取りがap3mm 以下の場合に限ります。
また、φ50以下を推奨します。
PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 特長2

性能・試験情報

■加工データ

刃先剛性と切れ味を両立させた刃形設計

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 加工データ1

強化刃形を採用するも、合力はブレーカ有並み



機械主軸用電動機（出力）を有効利用するには

切削速度150m/min
切込深さap=3mm
ae=（Dc-20）+5
（切込み3mm工具径）
PDR は2～5mm切込みを推奨しております。
そのため機械主軸用電動機（出力）との関連性が大きくなります。
機械主軸用電動機（出力）に合わせた工具径選定、条件選定を行って下さい。
PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 加工データ2


加工能率アップ+長寿命を達成

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 加工データ3

ボールと比較して能率2倍でありながら、主軸負荷値を低減。主軸最大負荷55%。



高能率加工実現

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 加工データ4

他社品の送り速度は1,500mm/minであった。PDRは加工時間4時間で工具損傷無く安定した加工が可能であった。



切込み量増による能率アップ実現

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 加工データ5

現状工具と比較して能率は1.5倍となった。

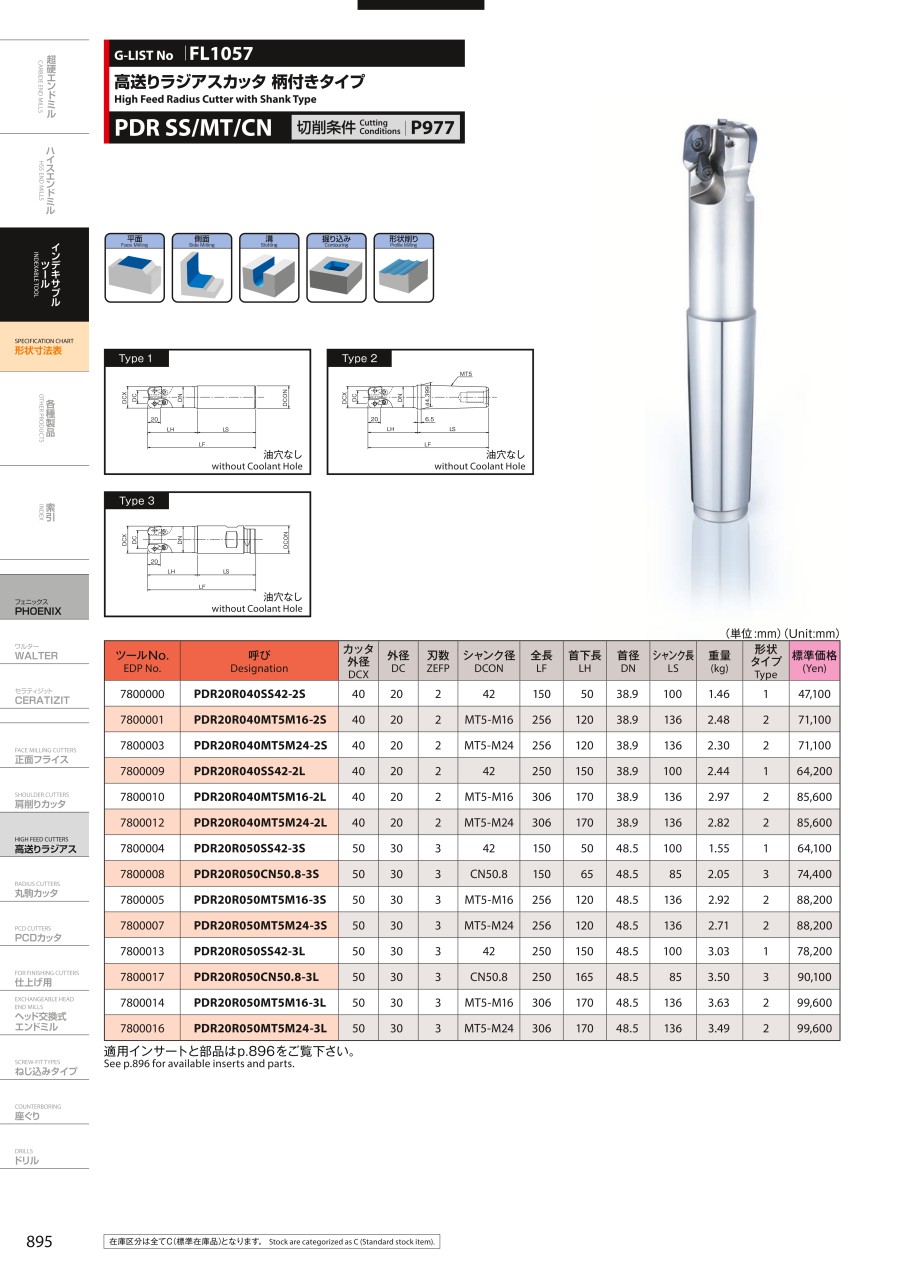

外形図

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 外形図1

Type1 オイルホールなし

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 外形図2

Type2 オイルホールなし

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 外形図3

Type3 オイルホールなし



使用方法・使用事例

使用事例

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 使用事例

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ 推奨切削条件表

上記の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。



ランピング加工時の最大傾斜角（E）

PDR フェニックスシリーズ 高能率ラジアスカッタ 柄付きタイプ ランピング加工時の最大傾斜角
1. 切削始めに長い切りくずが発生するのでご注意下さい。
2. 送りは基準条件表の40 ～70%で設定して下さい。
3. 送り速度を落とさずに進入する場合は角度1°以下で設定して下さい。
4. エアブローでの使用を推奨します。

型番リスト

表示件数
  • 1
    • 型番
    PDR20R040MT5M16-2L
    PDR20R040MT5M16-2S
    PDR20R040MT5M24-2L
    PDR20R040MT5M24-2S
    PDR20R040S42-2S
    PDR20R040SS42-2L
    PDR20R050CN50.8-3L
    PDR20R050CN50.8-3S
    PDR20R050MT5M16-3L
    PDR20R050MT5M16-3S
    PDR20R050MT5M24-3L
    PDR20R050MT5M24-3S
    PDR20R050SS42-3L
    PDR20R050SS42-3S

    外径Dc

    (φ)

    全長L/カッタ高さ

    (mm)

    シャンク径Ds

    (mm)

    刃数

    (枚)

    首下長ℓ2

    (mm)

    ツ－ルNo.

    形状タイプ

    カッタ外径D1

    (mm)

    首下径/d1

    (mm)

    シャンク長/ℓｓ

    (mm)

    		最小発注数量
    20
    306
    MT5-M16
    2
    170
    7800010
    2
    40
    38.9
    136
    1個
    20
    256
    MT5-M16
    2
    120
    7800001
    2
    40
    38.9
    136
    1個
    20
    306
    MT5-M24
    2
    170
    7800012
    2
    40
    38.9
    136
    1個
    20
    256
    MT5-M24
    2
    120
    7800003
    2
    40
    38.9
    136
    1個
    20
    150
    42
    2
    50
    7800000
    1
    40
    38.9
    100
    1個
    20
    250
    42
    2
    150
    7800009
    1
    40
    38.9
    100
    1個
    30
    250
    CN50.8
    3
    165
    7800017
    3
    50
    48.5
    85
    1個
    30
    150
    CN50.8
    3
    65
    7800008
    3
    50
    48.5
    85
    1個
    30
    306
    MT5-M16
    3
    170
    7800014
    2
    50
    48.5
    136
    1個
    30
    256
    MT5-M16
    3
    120
    7800005
    2
    50
    48.5
    136
    1個
    30
    306
    MT5-M24
    3
    170
    7800016
    2
    50
    48.5
    136
    1個
    30
    256
    MT5-M24
    3
    120
    7800007
    2
    50
    48.5
    136
    1個
    30
    250
    42
    3
    150
    7800013
    1
    50
    48.5
    100
    1個
    30
    150
    42
    3
    50
    7800004
    1
    50
    48.5
    100
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    89,431円
    ( 98,374円 )
    3日目
    74,264円
    ( 81,690円 )
    3日目
    89,431円
    ( 98,374円 )
    3日目
    74,264円
    ( 81,690円 )
    3日目
    45,499円
    ( 50,049円 )
    3日目
    64,727円
    ( 71,200円 )
    3日目
    94,268円
    ( 103,695円 )
    3日目
    77,664円
    ( 85,430円 )
    3日目
    103,813円
    ( 114,194円 )
    3日目
    91,915円
    ( 101,107円 )
    3日目
    103,813円
    ( 114,194円 )
    3日目
    91,915円
    ( 101,107円 )
    3日目
    81,586円
    ( 89,745円 )
    3日目
    66,942円
    ( 73,636円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    欠け防止、切削抵抗ダウンを実現する可変ネガチャンファ形状のインサートを採用した高送りラジアスカッタシリーズです。

    ご注意

    • カッタ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
