オーエスジー

PHC フェニックスシリーズ高送りラジアスカッタねじ込みタイプ

カタログ |

通常単価(税別): 25,228円～87,723円

税込単価: 27,751円～96,495円

PHC ねじ込みタイプラジアスカッタです。加工用途：平面、側面、溝、掘り込み、...

加工用途
平面 / 側面 / 溝 / バーチカル
被削材
一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン
取付け方法
ねじ込み式
仕上げ区分
荒～仕上げ加工
適応チップ材種
超硬コート
加工用途詳細
倣い削り

ご注意

カッタ本体には、チップは付属しておりません。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

切込み（ae）変化による切削抵抗

他社品と比較して低抵抗！

使い分け

PHC09タイプ　多刃仕様による高能率加工
PHC12タイプ　断続加工や突出しの長い加工

■PHC　Φ50　切削データ

使用工具	PHC09R050M22-5（5枚刃）	PHC12R050M22-4（4枚刃）
使用インサート	SDMT09T308SR-GM（XP 3035）	SXMT120410SR-GM（XP3035）
被削材	S50C
切削速度	180m/min（1,150min^-1）
送り速度	5,000m/min
切込深さ	ap=1mm ae=5,10,20,30,35mm
突出し長さ	200mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT50）

低抵抗な刃先設計によりクロスビッチ仕様のPHC09タイプは切込み(ae)が上がっても切削抵抗が抑えられる。
そのため機械負荷・振動を抑えることができ、高能率加工を実現。

外形図

推奨切削条件

推奨切削条件表

ランピング加工時の最大傾斜角（E）

プログラム作成上の刃先形状定義

インサートサイズ	RE	最大切込み ap Max.	擬似R rt	取り代残 Z
SPMT07・・・	0.5	0.8	1.2	0.35
SDMT09・・・	0.8	1	2	0.7
SXMT12・・・	1	2	3	1.15

加工に際しては、それぞれ擬似Rのラジアスカッタとして加工プログラムを作成下さい。

切削条件時の注意

推奨切削条件表の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

適用被削材

被削材別推奨材質

◎：第一推奨材質 ○：第二推奨材質 GM：中切削用 SM：耐熱合金用

選定サポート情報

高送りラジアスカッタシリーズ

PHCインサート

適用インサート

呼び		切れ刃数	インサート寸法
呼び		切れ刃数	IC	厚さ S	逃げ角 AN	RE
（1）	SPMT070305SR-GM	4	7.0	2.75	11°	0.5
（1）	SPMT070305ER-SM	4	7.0	2.75	11°	0.5
（2）	SDMT09T308SR-GM	4	9.52	3.97	15°	0.8
（2）	SDMT09T308ER-SM	4	9.52	3.97	15°	0.8
（3）	SXMT120410SR-GM	4	12.7	4.76	9°	1
（3）	SXMT120410ER-SM	4	12.7	4.76	9°	1

呼び		コーティング材種
呼び		XC3020	XP3025	XC3030	XP3035	XP2025	XP2040	XC1015	XC5035	XC5040
（1）	SPMT070305SR-GM	7827092	7828092	7825092	7814092	7826092	7813092	7812092	-	-
（1）	SPMT070305ER-SM	-	-	-	-	-	-	-	-	7816093
（2）	SDMT09T308SR-GM	7827020	7828020	7825020	7814020	7826020	7813020	7812020	-	-
（2）	SDMT09T308ER-SM	-	-	-	-	-	-	-	7815021	7816021
（3）	SXMT120410SR-GM	7827022	7828022	7825022	7814022	7826022	7813022	7812022	-	-
（3）	SXMT120410ER-SM	-	-	-	-	-	-	-	7815023	7816023

部品

適用インサートの丸付き数字は、適用インサート表の呼び、括弧付の番号に相当します。

レンチは別途ご購入下さい。

ねじ込みタイプ専用ホルダ

OP-SFA

ねじ込みタイプ専用ストレートシャンクホルダ

鋼シャンク

ツールNo.		呼び	シャンク径 DCONMS	首径 DCONWS	ねじサイズ CRKS	取付け径 DCB	全長 LF	首下長 LB
（1）	7801904	SF-M06SS10-4	10	9	M6	6.5	104	2.3
（2）	7801905	SF-M06SS12-10	12	11	M6	6.5	104	8.3
（3）	7801900	SF-M08SS16-15	16	14.5	M8	8.5	95	13
（4）	7801901	SF-M10SS20-20	20	18	M10	10.5	120	17.7
（5）	7801902	SF-M12SS25-35	25	23	M12	12.5	135	32.7
（6）	7801903	SF-M16SS32-35	32	28	M16	17	155	32.1

オール超硬シャンク

ツールNo.		呼び	シャンク径 DCONMS	首径 DCONWS	ねじサイズ CRKS	取付け径 DCB	全長 LF	首下長 LB
（1）	7801918	SF-M06SS10-24CS	10	9	M6	6.5	124	22.3
（2）	7801919	SF-M06SS12-34CS	12	11	M6	6.5	134	32.3
（3）	7801910	SF-M08SS16-55CS	16	14.5	M8	8.5	115	53
（3）	7801911	SF-M08SS16-85CS	16	14.5	M8	8.5	145	83
（4）	7801912	SF-M10SS20-70CS	20	18	M10	10.5	140	67.7
（4）	7801913	SF-M10SS20-110CS	20	18	M10	10.5	180	107.7
（5）	7801914	SF-M12SS25-90CS	25	23	M12	12.5	170	87.7
（5）	7801915	SF-M12SS25-140CS	25	23	M12	12.5	220	137.7
（6）	7801916	SF-M16SS32-120CS	32	28	M16	17	220	117.1
（6）	7801917	SF-M16SS32-190CS	32	28	M16	17	290	187.1

型番リスト

表示件数

型番

外径Dc

(φ)

全長L/カッタ高さ

(mm)

刃数

(枚)

ツ－ルNo.

カッタ外径D1

(mm)

適用チップ

最高許容回転数

(Max.rev)

ネジサイズDg

(mm)

端面径

最小発注数量

7.4	27	2	7801520	16	SPMT070305SR-GM／SPMT070305ER-SM	-	8	14.5	1個
8.4	27	2	7801521	17	SPMT070305SR-GM／SPMT070305ER-SM	-	8	14.5	1個
9.4	27	2	7801522	18	SPMT070305SR-GM／SPMT070305ER-SM	-	8	14.5	1個
11.4	33	3	7801523	20	SPMT070305SR-GM／SPMT070305ER-SM	-	10	18	1個
12.4	33	3	7801524	21	SPMT070305SR-GM／SPMT070305ER-SM	-	10	18	1個
13.4	33	3	7801525	22	SPMT070305SR-GM／SPMT070305ER-SM	-	10	18	1個
16.4	35	4	7801526	25	SPMT070305SR-GM／SPMT070305ER-SM	-	12	23	1個
17.4	35	4	7801527	26	SPMT070305SR-GM／SPMT070305ER-SM	-	12	23	1個
19.4	35	4	7801528	28	SPMT070305SR-GM／SPMT070305ER-SM	-	12	23	1個
21.4	40	4	7801529	30	SPMT070305SR-GM／SPMT070305ER-SM	-	16	28	1個
23.4	40	5	7801530	32	SPMT070305SR-GM／SPMT070305ER-SM	-	16	28	1個
24.4	40	5	7801531	33	SPMT070305SR-GM／SPMT070305ER-SM	-	16	28	1個
26.4	40	5	7801532	35	SPMT070305SR-GM／SPMT070305ER-SM	-	16	28	1個
13.2	35	3	7801500	25	SDMT09T308SR-GM／SDMT09T308ER-SM	12	12	23	1個
14.2	35	3	7801510	26	SDMT09T308SR-GM／SDMT09T308ER-SM	-	12	23	1個
16.2	35	3	7801501	28	SDMT09T308SR-GM／SDMT09T308ER-SM	12	12	23	1個
18.2	40	3	7801502	30	SDMT09T308SR-GM／SDMT09T308ER-SM	16	16	28	1個
20.2	40	3	7801503	32	SDMT09T308SR-GM／SDMT09T308ER-SM	16	16	28	1個
21.2	40	3	7801511	33	SDMT09T308SR-GM／SDMT09T308ER-SM	-	16	28	1個
23.2	40	3	7801504	35	SDMT09T308SR-GM／SDMT09T308ER-SM	16	16	28	1個
28.2	40	4	7801505	40	SDMT09T308SR-GM／SDMT09T308ER-SM	16	16	28	1個
13.4	40	2	7801506	30	SXMT120410SR-GM／SXMT120410ER-SM	16	16	28	1個
15.4	40	2	7801507	32	SXMT120410SR-GM／SXMT120410ER-SM	16	16	28	1個
16.4	40	2	7801512	33	SXMT120410SR-GM／SXMT120410ER-SM	-	16	28	1個
18.4	40	3	7801508	35	SXMT120410SR-GM／SXMT120410ER-SM	16	16	28	1個
23.4	40	3	7801509	40	SXMT120410SR-GM／SXMT120410ER-SM	16	16	28	1個

通常単価(税別) (税込単価)	通常出荷日

25,228円 ( 27,751円 )	1日目
25,228円 ( 27,751円 )	1日目
25,228円 ( 27,751円 )	1日目
35,200円 ( 38,720円 )	1日目
35,200円 ( 38,720円 )	1日目
35,200円 ( 38,720円 )	1日目
44,796円 ( 49,276円 )	1日目
44,796円 ( 49,276円 )	1日目
44,796円 ( 49,276円 )	1日目
49,737円 ( 54,711円 )	1日目
54,766円 ( 60,243円 )	1日目
54,766円 ( 60,243円 )	1日目
54,766円 ( 60,243円 )	1日目
64,845円 ( 71,330円 )	1日目
55,436円 ( 60,980円 )	1日目
64,845円 ( 71,330円 )	1日目
71,252円 ( 78,377円 )	1日目
71,252円 ( 78,377円 )	1日目
60,913円 ( 67,004円 )	1日目
71,252円 ( 78,377円 )	1日目
87,723円 ( 96,495円 )	1日目
64,845円 ( 71,330円 )	1日目
64,845円 ( 71,330円 )	1日目
67,059円 ( 73,765円 )	1日目
78,441円 ( 86,285円 )	1日目
80,142円 ( 88,156円 )	1日目

詳細情報

基本情報

基本情報

PHC ねじ込みタイプラジアスカッタです。加工用途：平面、側面、溝、掘り込み、形状削り

ご注意

カッタ本体には、チップは付属しておりません。

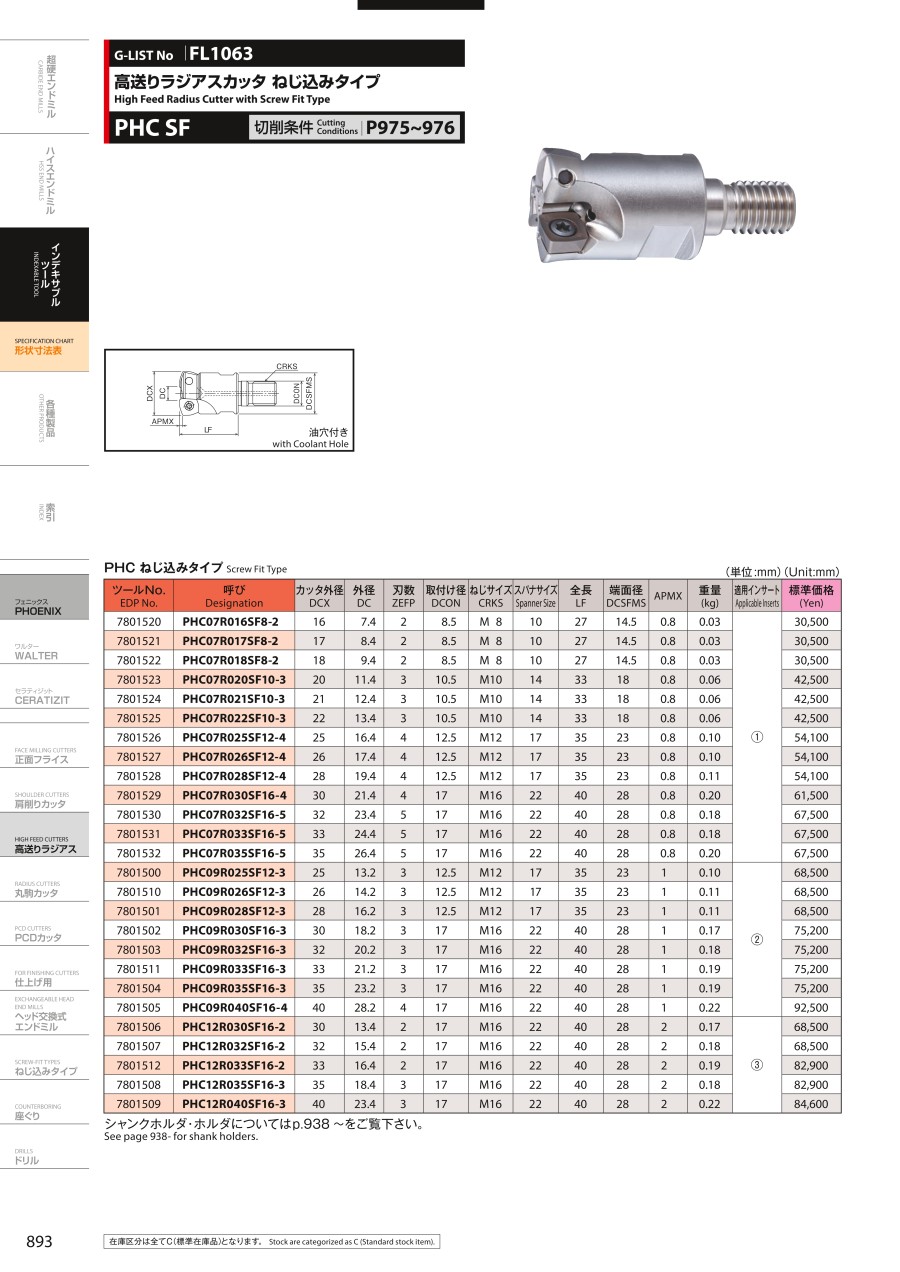

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
