超微細加工用エンドミルマイクロエッジ NSME230
- 通常単価(税別)
- 6,844円～14,868円
- 税込単価
- 7,528円～16,355円
【特長】・超高精度仕様、刃径公差±2μm、シャンク公差h3（真円度0.1μm）。2枚刃30°ネジレタイ...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
刃直径0.01mmからのマイクロエンドミル・ドリルシリーズ。
マシニングセンタを利用した微細切削加工領域を拡げます。
スクエアエンドミル
世界で初めて標準化したφ0.01からのエンドミルです。
加工適応範囲
- 超硬：アルミから一般鋼まで
- cBN：60HRCを超える高硬度材に対応
超硬1枚刃タイプ
（φ0.01～0.05）
超硬2枚刃タイプ
（φ0.03～0.09）
cBNタイプ
（φ0.03～0.1）
2枚刃30°ネジレタイプ、φ0.03～φ0.09まで7アイテムを用意。
NSME230×600
| 工具素材 | 極超微粒子超硬合金 |
|---|---|
| ネジレ角 | 30° |
| 刃数 | 2枚刃 |
| 加工用途 | 溝加工 平面加工 |
外形図
使用方法・使用事例
使用事例
加工事例
超硬1枚刃エンドミル φ0.05にて加工
ポケット加工（500個）
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ○ | ○ | ○ | - | - | ○ | - | ○ | ◎ | ◎ | ◎ | - | - |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,868円 ( 16,355円 ) | 1日目 |
12,390円 ( 13,629円 ) | 1日目 |
11,151円 ( 12,266円 ) | 5日目 |
9,912円 ( 10,903円 ) | 1日目 |
8,673円 ( 9,540円 ) | 5日目 |
7,339円 ( 8,073円 ) | 1日目 |
6,844円 ( 7,528円 ) | 1日目 |

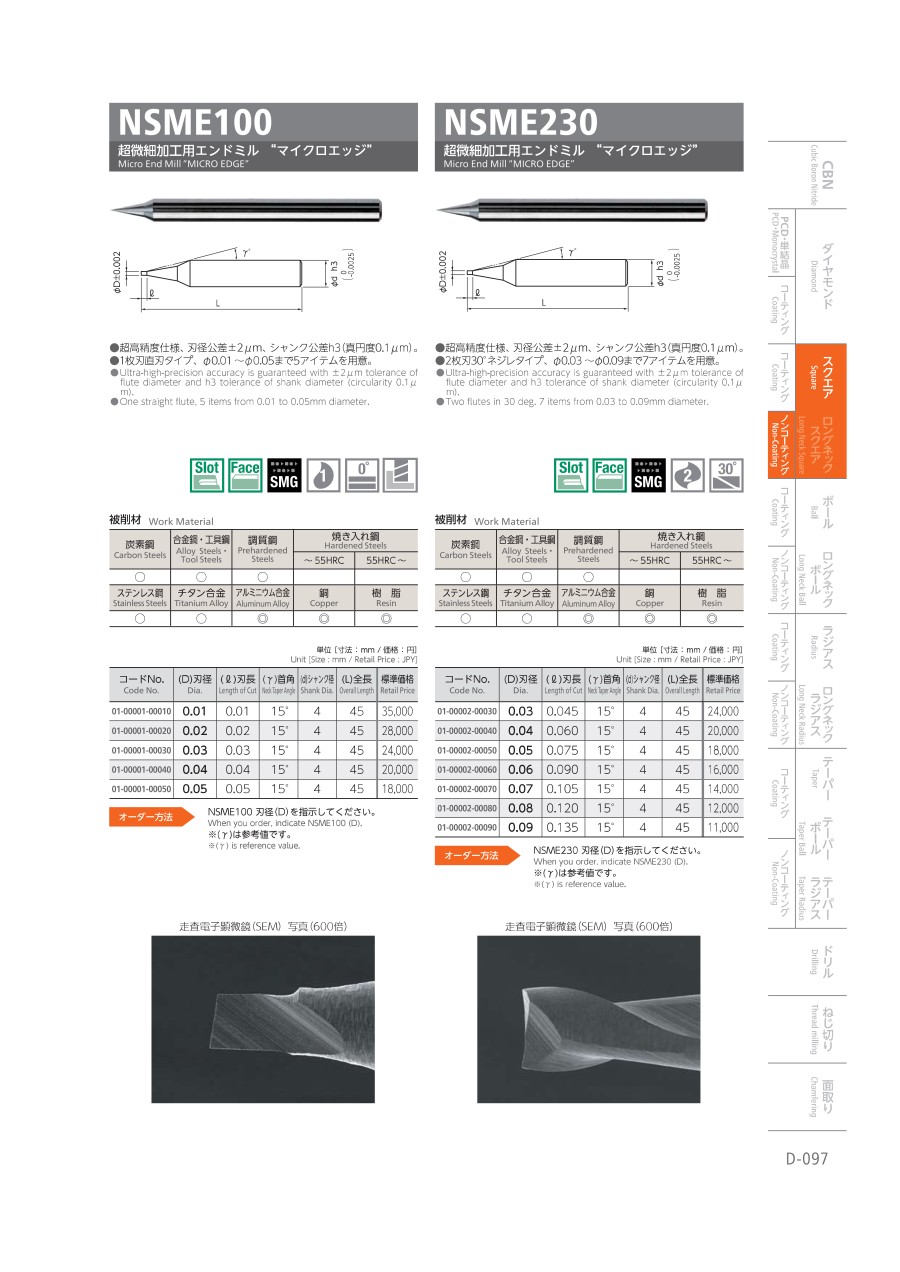

カタログ
