542シリーズ ディスプレイユニット ECカウンタ

  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
23,733
税込単価
26,106

【特長】・3段交差判定表示ができます・3段交差出力またはデジマチック出力が可能...

詳細情報を確認する
  • 種類
    カウンタ
  • 商品コード
    542-007
  • 表示方式
    デジタル
  • 目量・最小表示 (mm)
    0.01/0.001切換え
  • 防水機能
    なし
  • 測定データ出力端子 有無
    あり
  • 重量 (g)
    220
  • 標準付属品
    ACアダプタ・ゴム足
  • 補足説明
    表示:符号及び6桁(緑色LED)
  • 電源
    専用ACアダプタ No.06AEG302JA
  • 精度
    量子化誤差:±1カウント
  • データ出力
    デジマチック出力:パラメータにより公差判定出力と切替
  • 公差判定表示
    LED表示(3段 橙、緑、赤)
  • 公差判定出力
    OK、+NG、-NG(オープンコレクタ)
  • 制御入力
    プリセット、表示ホールド(公差判定出力時)
  • 使用・保存温度範囲 (℃)
    使用:0~40(20~80%RH非結露)/保存:-10~50(20~80%RH非結露)
  • 寸法(W×H×D) (mm)
    96×48×84.6

型番:

EC-101D
解除
    数量:

    製品特長・仕様

    製品の基本仕様・特長

    仕様
    型番EC-101D
    コードNo.542-007
    量子化誤差±1カウント
    最小表示量(mm)
    ( )内は最大表示範囲
    0.01(±9999.99)/0.001(±999.999)/〔ゲージによる自動設定〕
    表示符号および6桁(緑色LED)
    公差判定表示LED表示(3段:橙、緑、赤)
    外部出力(切り替え式)公差判定出力-NG、OK、+NG(オープンコレクタ)
    データ出力デジマチック出力
    制御入力プリセット、表示ホールド
    定格電源電圧付属ACアダプタ、またはDC+9~12V
    消費電力4.8W(MAX 400mA)1台に付き1 A以上の電源を確保してください。
    使用温度(湿度)範囲0~40℃(20~80%RH非結露)
    外観寸法96(W)×48(H)×84.6(D)mm
    標準付属品ACアダプタ:No.06AEG302JA
    適合ヘッドLGD、LGS、ID
    質量220g

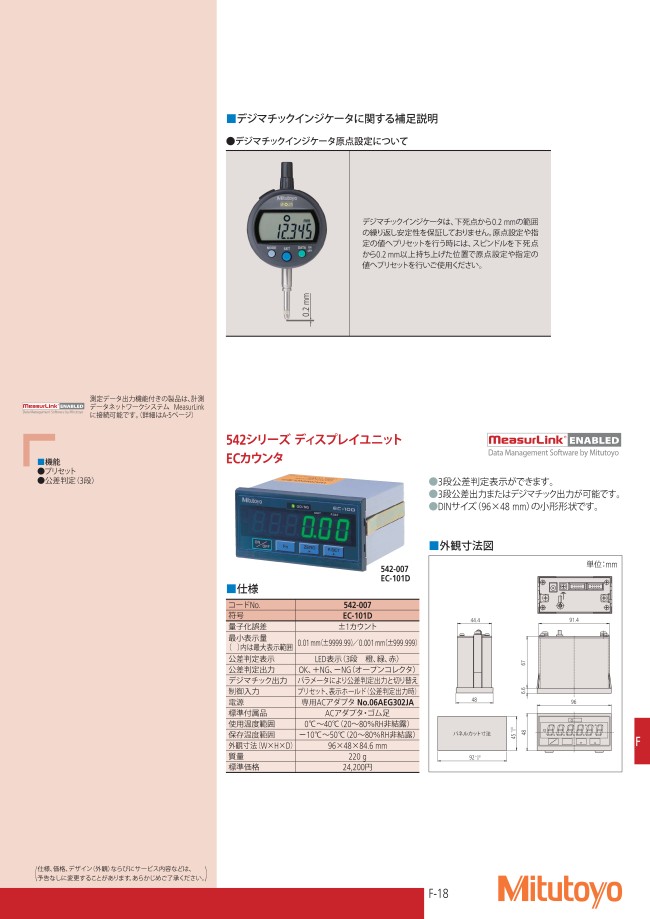

    外形図

    単位:mm
    542シリーズ ディスプレイユニット ECカウンタ 外観寸法図

    メーカー紹介

    「測る」のその先へ。
    ミツトヨの新しい挑戦が始まっています。

    産業のマザーテクノロジーと呼ばれ、世界中のあらゆる製造シーンで必要とされ続けている、精密測定。
    現代においては“インダストリー4.0”に象徴される目覚ましい技術革新の波の中で、
    工場や製造業そのものの在り方はますます高度化し、精密測定に期待される役割も高まりを見せる一方です。
    1934年に創業したミツトヨは、「精密測定で社会に貢献する」を理念としながら、
    世界に市場を拡げ、精密測定機器の総合メーカーとしての歩みを重ねてきました。
    けれどいま、私たちが挑戦するのは「測る」だけでは終わらない、お客様にとっての「その先」を創り出すソリューションです。
    最適な検査環境の開発、自社技術を応用した現場の工程改善、測定データの活用による「止まらない工場」の実現まで。
    製造の根幹に携わる存在だからこそ、可能性の広がりは無限です。

    EC-101Dの仕様・寸法情報

    種類
    カウンタ
    商品コード
    542-007
    表示方式
    デジタル
    目量・最小表示(mm)
    0.01/0.001切換え
    防水機能
    なし
    測定データ出力端子 有無
    あり
    重量(g)
    220
    標準付属品
    ACアダプタ・ゴム足
    補足説明
    表示:符号及び6桁(緑色LED)
    電源
    専用ACアダプタ No.06AEG302JA
    精度
    量子化誤差:±1カウント
    データ出力
    デジマチック出力:パラメータにより公差判定出力と切替
    公差判定表示
    LED表示(3段 橙、緑、赤)
    公差判定出力
    OK、+NG、-NG(オープンコレクタ)
    制御入力
    プリセット、表示ホールド(公差判定出力時)
    使用・保存温度範囲(℃)
    使用:0~40(20~80%RH非結露)/保存:-10~50(20~80%RH非結露)
    寸法(W×H×D)(mm)
    96×48×84.6
    -
    -

    絞り込み条件

    • タイプ

    • 出荷日

      • すべて
      • 当日出荷可能

    型番リスト

    表示件数
    型番
    EC-101D
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,733
    ( 26,106 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    【特長】
    ・3段交差判定表示ができます
    ・3段交差出力またはデジマチック出力が可能です
    ・DINサイズ(96×48mm)の小形形状です

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    542シリーズ ディスプレイユニット ECカウンタの型番EC-101Dのページです。 型番EC-101Dに関する仕様情報を記載しております。
