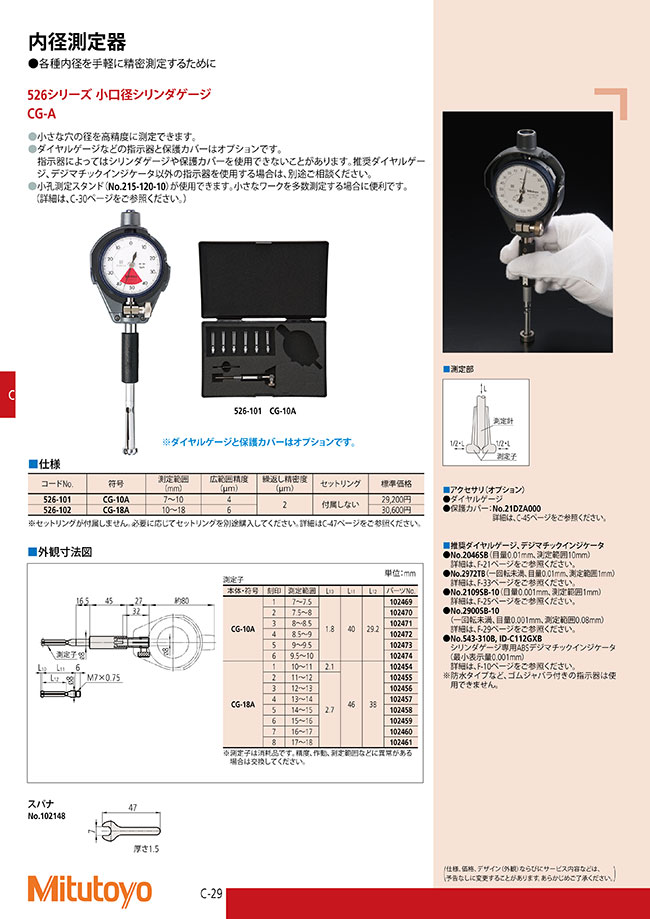

526シリーズ 小口径シリンダゲージ CG-A

外形図

注意・禁止事項

ご使用の前に

1. 乾いた布で測定子（アンビル）を清掃してください。
2. 室内から室外への移動時等による急激な温度変化は、結露して測定子（アンビル）が錆びてしまい作動不具合の要因になりますので、気を付けてください。
3. 測定器を揺り動かした際、指示器が動かないようクランプねじを確実に締めてください。クランプねじを締めても指示器が動く場合は、指示器やクランプねじを清掃してください。
4. 測定開始前には、必ず基点調整を行ってください。外側マイクロメータによる基点調整をする場合、マイクロメータは縦姿勢となるように保持してください。（図1）

ご使用中

1. 測定子（アンビル）を交換して使用される場合は、専用スパナを使用し測定子を交換してください。（図2）

ご使用後

1. ご使用後は、各部に損傷等が無いか確認して全体を乾いた布等で清掃してください。
2. 測定子（アンビル）の内部に汚れが付着した場合は、専用スパナを使用し測定子を取り外し、アルコール等に浸漬させ洗浄してください。測定針の先端は必ずミクロール（コードNo.207000）を薄く塗布してください。（図2）
3. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
