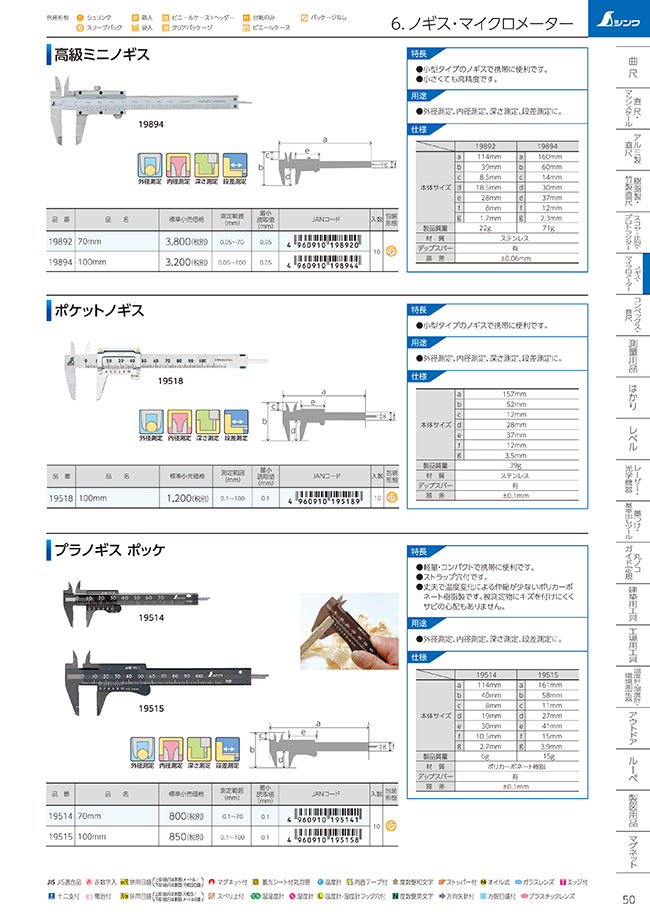

高級ミニノギス

製品特長・仕様

製品の基本仕様・特長

19892/高級ミニノギス 70mm

19894/高級ミニノギス 100mm

19892/高級ミニノギス 70mm

19894/高級ミニノギス 100mm

• 製造国：中国
• RoHS対応
• JCSS校正可能（70mm～300mm）

使用方法・使用事例

使用方法

目盛の読み方

• このノギスは本尺目盛とバーニヤ目盛（99mmを20等分した目盛）を組み合わせて読み取る。

1. バーニヤ目盛の0点と本尺目盛の対応箇所を荒読みする。

• ※ 図のAは5mmと荒読み。

2. バーニヤ目盛と本尺目盛の合った所を読み取る。

• ※ 図のBでは「6」の部分（12番目のバーニヤ目盛）で合っているので、0.6mmと読み取る。

3. A+B=測定値。

• ※ 図では5mm+0.6mm=5.6mmと読み取れる。

測定例1

測定例2

測定値5.6mm

目盛の読み方

• このノギスは本尺目盛とバーニヤ目盛（39mmを20等分した目盛）を組み合わせて読み取る。

1. バーニヤ目盛の0点と本尺目盛の対応箇所を荒読みする。

• ※ 図のAは5mmと荒読み。

2. バーニヤ目盛と本尺目盛の合った所を読み取る。

• ※ 図のBでは「6」の部分（12番目のバーニヤ目盛）で合っているので、0.6mmと読み取る。

3. A+B=測定値。

• ※ 図では5mm+0.6mm=5.6mmと読み取れる。

測定例1

測定例2

使用事例

外径測定

内径測定

深さ測定

段差測定

注意・禁止事項

• 使用前にノギスの測定面・目盛面およびスライド面を良くふき、切粉やゴミを取り除いてください。
• 使用前および使用中に精度に疑問をもった時は、必ず0点確認を行ってください。
  〈0点確認とは〉
  本尺の0目盛とバーニヤ目盛の0目盛および本尺の19目盛とバーニヤ目盛の10目盛の線がピッタリ一致しているか確認します。そのとき外側用測定面を光に当てて、スキマがないことを確認してください。また、内側用測定面はスキマからわずかに光が見える程度が正しく、光が見えすぎても見えなくてもいけません。
• ノギスの精度を低下させますので、工作物の移動中・回転中には使用しないでください。
• 測定時には力を入れ過ぎないでください。測定時に力を入れ過ぎるとバーニヤがひずみ、正確な測定ができないばかりか、ノギスの精度低下を早めます。
• 電気に触れる恐れのある場所では、使用しないでください。
• ジョウが開いた測定長だけデップスバーが出ます。デップスバーを破損したり、デップスバーで機械を傷つけたりしないよう注意してください。
• 温度が変化すると被測定物もノギスも伸縮します。室温・ノギス・被測定物の温度が等しくなるまで待ってから使用してください。
• 落下・衝撃に注意してください。
• ゴミ・ホコリ・切粉などのない場所に保管してください。またデップスバーは必ずしまって、他の測定具とぶつからないようにしてください。
• 水分・汚れは良くふき取り、乾かしてから収納ケースに入れてください。水分・汚れがついているとサビます。油をぬってサビを防いでください。また、長期間使用しない場合は、防錆油を塗布して保管してください。
• お子様の手の届かない所に保管してください。
