普及ノギス

普及ノギス
通常単価:
2,233円~
通常出荷日:
在庫品1日目  当日出荷可能18:00まで受付

普及ノギス。
【特長】
・スタンダードタイプで使いやすい。
【用途】
・外径測定・内径測定・深さ測定・段差測定に最適。

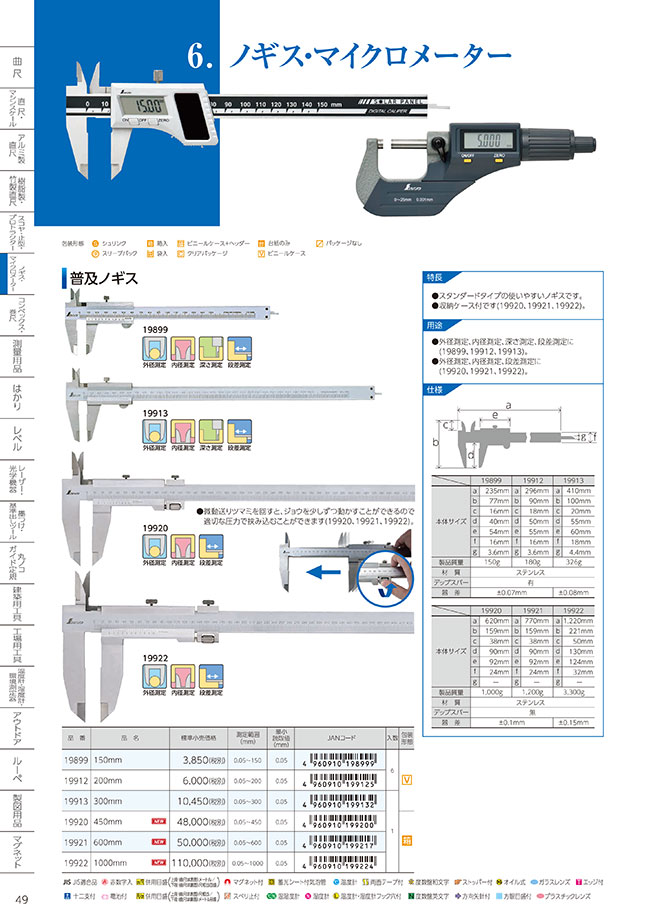

PDF

型番

3 の型番候補があります候補を表示

普及ノギス



普及ノギス20㎝



普及ノギス30㎝

普及ノギス



普及ノギス20㎝



普及ノギス30㎝

スタンダードタイプの使いやすいノギス

各部の名称

デップスバー付き

デップスバー付き

ノギスの持ち方

持ち方の図

持ち方の図

本尺のジョウ測定面を被測定物に当て、スライダーの指かけに親指をかけ、バーニヤのジョウの測定面で被測定物をはさむ。

目盛の読み方

測定値5.5mm

測定値5.5mm

目盛の読み方

  • 本尺目盛とバーニヤ目盛(39mmを20等分した目盛)を組み合わせて読み取る。
  1. 1.バーニヤの0点と本尺の目盛の対応箇所を荒読みする。図のAは5mmと荒読み。
  2. 2.バーニヤ目盛と本尺の目盛の合った所を読み取る。図のBでは「5」の部分(10番目のバーニヤ目盛)で合っているので、0.5mmと読み取る。
  3. 3.1+2=測定値となる。図では5mm+0.5mm=5.5mmと読み取れる。
測定値:16.40mm

測定値:16.40mm

測定値:12.95mm

測定値:12.95mm

測定時の目の位置

目の位置

目の位置

  • 副尺の目盛に対して直角方向に見る。
  • 異なった角度から見るとバーニヤの厚さによって読みに誤差が生じる。

使用上の注意

外径測定

外径測定

外径の測定は、外側用ジョウの元の方を使います。先端の方を使うとA図のように曲がりが生じ、正確な測定ができません。また、必要以上の力をかけるとジョウの元の方で測定してもB図のような曲がりが生じます。ノギスと被測定物は直角に当てます。

内径測定

内径測定

内径の測定は、被測定物の内側に内側用ジョウを入れ、バーニヤの指かけに親指をかけ、バーニヤを軽くひきながら測定面を被測定物の内側に密着させて測定します。内側用ジョウはできるだけ深く入れますが、C図のように内側用ジョウのクチバシのニゲの部分より深くならないようにします。逆に内側用ジョウの入れ方が浅すぎるとD図のようにノギス全体が傾斜しやすくなり、正しい測定ができません。

深さ測定

深さ測定

デップスバーによる深さや長さの測定は、デップスの基準面を被測定物の深さ(長さ)の基準面に密着させ、デップスバーの先端が底面に当たるまでスライダーをずらします。必要以上に測定力を加えますと本尺が浮いたり、E図のようにデップスバーが曲がって正確な測定ができません。

  • ※ 小さな穴の場合(F図)
  • デップスの基準面を穴の基準面に橋渡しにし、両方の基準面をピッタリ密着させます。
  • ※ 大きな穴の場合(G図)
  • ※ デップスバーを測定面の内面に密着させ、デップスバーのニゲのある方をアール側に向けて測定します。

ラインナップ

19899/普及ノギス 150mm

19899/普及ノギス 150mm

19912/普及ノギス 200mm

19912/普及ノギス 200mm

19913/普及ノギス 300mm

19913/普及ノギス 300mm

型番
19899
19912
19913
型番通常単価最小発注数量スライド値引通常
出荷日
最大測定長(範囲選択
(mm)
測定範囲
(mm)
器差
(mm)
最小読取値
(mm)
材質 質量
(g)

2,233円

1個

在庫品1日目

当日出荷可能

101~1500.05~150測定長 50mm以下:±0.05/50mmを超え100mm以下:±0.06/100mmを超え200mm以下:±0.070.05ステンレス150

3,481円

1個

在庫品1日目

当日出荷可能

151~2000.05~200測定長 50mm以下:±0.05/50mmを超え100mm以下:±0.06/100mmを超え200mm以下:±0.070.05ステンレス180

5,775円

1個

在庫品1日目

当日出荷可能

201~3000.05~300測定長 50mm以下:±0.05/50mmを超え100mm以下:±0.06/100mmを超え200mm以下:±0.07/200mmを超え300mm以下:±0.080.05ステンレス326

Loading...

  1. 1

商品担当おすすめ

ゲージ鋼ピンゲージ プラス公差タイプ・マイナス公差タイプ 画像

ゲージ鋼ピンゲージ プラス公差タイプ・マイナス公差タイプ

ミスミ

プラス公差タイプは+0.002mm、マイナス公差タイプは-0.002mmです。

単品ブロックゲージ 0級相当品 画像

単品ブロックゲージ 0級相当品

新潟精機(SK)

高精度0級相当モデルです。一般測定、工作用の基準ゲージとして最適です。

精密作業手袋 手のひらコーティング 画像

精密作業手袋 手のひらコーティング

ミスミ

素手感覚の薄手の着用感で、作業効率がアップします。手のひらコート(背抜き)、指先コート、コーティング無しの3種類展開しています。

基本情報

種類 標準ノギス 表示方式 バーニヤ(アナログ) 防水機能
測定データ出力端子 有無 デプスバー 有無 ソーラーパネル
校正 対応品
