ナベヤ

ロケートピン（SK5）

カタログ

通常単価(税別): 3,900円～5,120円

税込単価: 4,290円～5,632円

通常出荷日：3日目

ワークの位置決め用ピン。【特長】・ソケットスクリューによる固定式位置決めピン。・繰り返し使用できます。...

詳細を確認

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

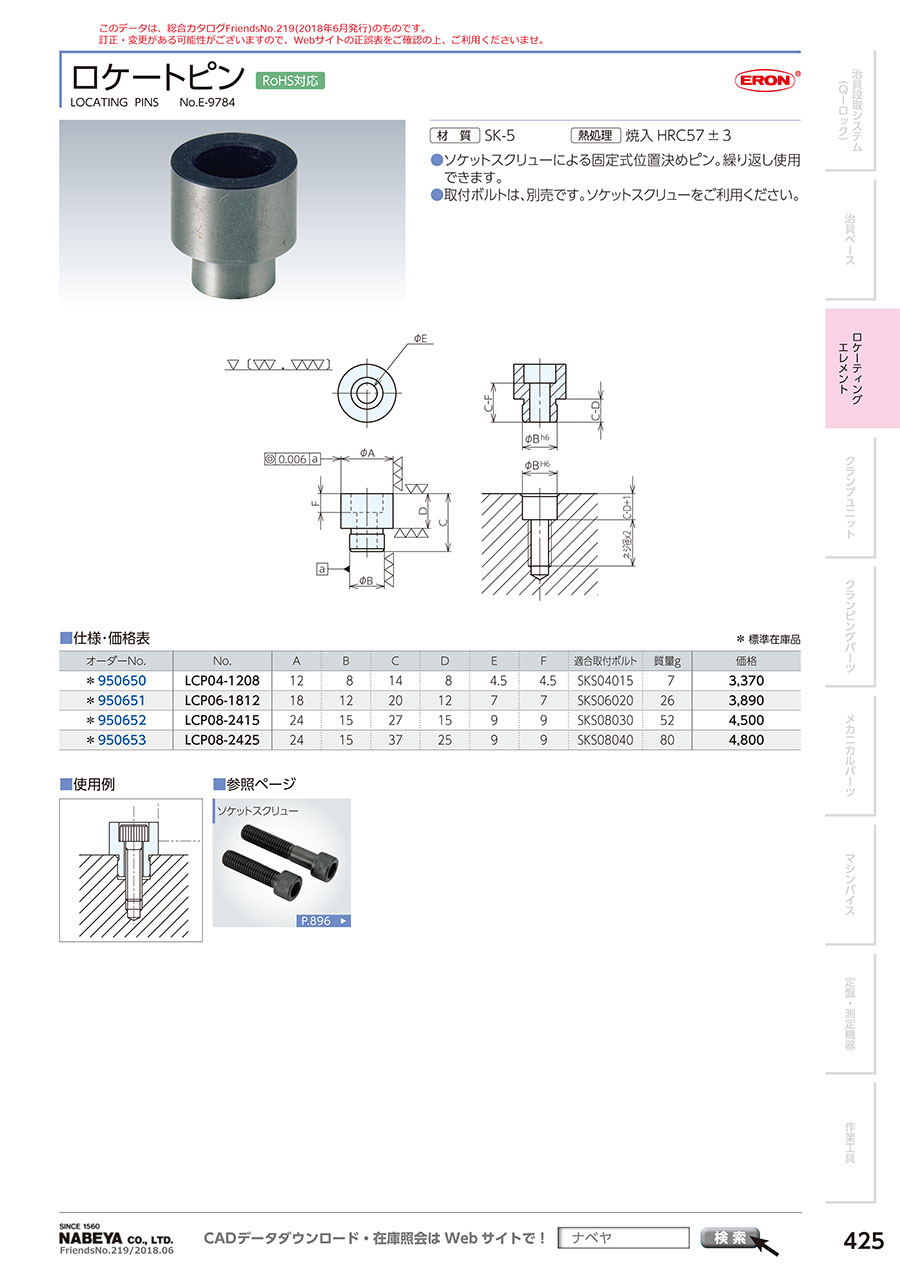

ロケートピンの外観

ロケートピンの外形図

型番	A	B	C	D	E	F	適合取付ボルト	質量g
LCP04-12X08	12	8	14	8	4.5	4.5	SKS04015	7
LCP06-18X12	18	12	20	12	7	7	SKS06020	26
LCP08-24X15	24	15	27	15	9	9	SKS08030	52
LCP08-24X25	24	15	37	25	9	9	SKS08040	80

型番リスト

表示件数

型番

突き当てピン部径

(mm)

適合ボルト

質量

(g)

最小発注数量

12	8	14	8	4.5	4.5	SKS04015	7	1個
18	12	20	12	7	7	SKS06020	26	1個
24	15	27	15	9	9	SKS08030	52	1個
24	15	37	25	9	9	SKS08040	80	1個

通常単価(税別) (税込単価)	通常出荷日

3,900円 ( 4,290円 )	3日目
4,342円 ( 4,776円 )	3日目
4,797円 ( 5,277円 )	3日目
5,120円 ( 5,632円 )	3日目

詳細情報

基本情報

基本情報

ワークの位置決め用ピン。
【特長】
・ソケットスクリューによる固定式位置決めピン。
・繰り返し使用できます。
・取付ボルトは、別売です。
・ソケットスクリューをご利用ください。
【用途】
・ワークの位置決めに便利。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロケートピン（SK5）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定用のボルトは付属していますか？

付属していません。別売です。ソケットスクリューをご使用下さい。
