ナベヤ

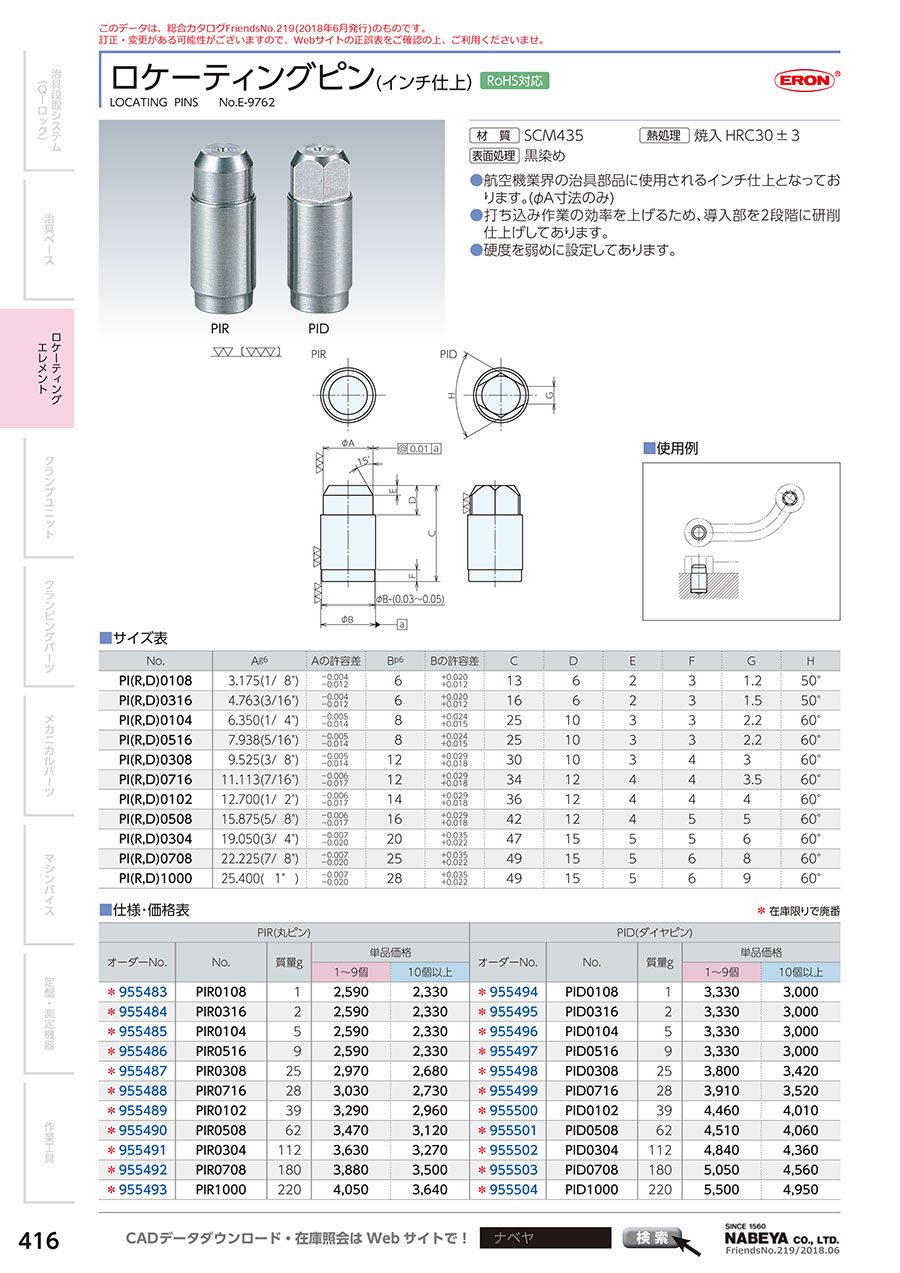

ロケーティングピン(インチ仕上丸ピン) PIR0104

ロケーティングピン(インチ仕上丸ピン) PIR0104 PIR0104
通常単価(税別)
2,590円2,201円
税込単価
2,849円2,421円
一部SALE 2026.12.31まで
通常出荷日：在庫品1日目当日出荷可能

【特長】・インチ仕様の位置決めピンです。（A寸法のみ）・打ち込み作業の効率を上げるため、導入部を2段階...

詳細を確認

よく一緒に見られています

ロケーティングピン（ボールDLCダイヤ）

ナベヤ

ロケーティングピン（ボールDLCダイヤ）
通常価格(税別)： 6,035円 (税込価格：6,639円)

通常出荷日：3 日目

よく一緒に見られています

ロケーティングピン（アジャスト丸ピン）

ナベヤ

ロケーティングピン（アジャスト丸ピン）
通常価格(税別)： 15,163円 (税込価格：16,679円)

通常出荷日：3 日目

型番:

PIR0104
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

平ワッシャー（厚座金）平ワッシャー（厚座金）
－閉じる

PIR0104の仕様・寸法情報

C(mm)
25
D(mm)
10
E(mm)
3
F(mm)
3
G(mm)
2.2
H(mm)
60°
材質
SCM435
熱処理
焼入HRC30
表面処理
黒染め
質量(g)
5
A g6(mm)
6.350(1/4")
B p6(mm)
8
A寸公差
-0.005～-0.0014
B寸公差
　+0.024～+0.015

商品情報

型番リスト

表示件数
  • 1
    • 型番
    PIR0104

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    質量

    (g)

    A g6

    (mm)

    B p6

    (mm)

    A寸公差

    B寸公差

    		最小発注数量
    25
    10
    3
    3
    2.2
    60°
    5
    6.350(1/4")
    8
    -0.005～-0.0014
    　+0.024～+0.015
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,590円2,201円
    ( 2,421円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・インチ仕様の位置決めピンです。（A寸法のみ）
    ・打ち込み作業の効率を上げるため、導入部を2段階に研削仕上げしてあります。
    ・硬度を弱めに設定してあります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ロケーティングピン(インチ仕上丸ピン) PIR0104の型番PIR0104のページです。 型番PIR0104に関する仕様情報を記載しております。
