ナベヤ

フランジ付ロケートピン（ダイヤピンS）

フランジ付ロケートピン（ダイヤピンS）
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

型番リスト

表示件数
  • 1
    • 型番
    PFDS0612-22
    PFDS0612-27
    PFDS0812-22
    PFDS0812-27
    PFDS1012-22
    PFDS1012-27
    PFDS1212-22
    PFDS1212-27
    PFDS1312-22
    PFDS1312-27

    突き当てピン部径

    (mm)

    C

    (mm)

    E

    (mm)

    L

    (mm)

    質量

    (g)

    		最小発注数量
    6
    32
    22
    2.4
    47
    1個
    6
    37
    27
    2.4
    64
    1個
    8
    32
    22
    3.2
    48
    1個
    8
    37
    27
    3.2
    65
    1個
    10
    32
    22
    4
    51
    1個
    10
    37
    27
    4
    67
    1個
    12
    32
    22
    4.5
    54
    1個
    12
    37
    27
    4.5
    72
    1個
    13
    32
    22
    4.5
    56
    1個
    13
    37
    27
    4.5
    74
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,908円
    ( 9,799円 )
    3日目
    8,999円
    ( 9,899円 )
    3日目
    8,908円
    ( 9,799円 )
    3日目
    8,999円
    ( 9,899円 )
    3日目
    9,090円
    ( 9,999円 )
    3日目
    9,181円
    ( 10,099円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・フランジ付であり、上面よりネジで固定できます。
    ・A寸法は0.1単位、A寸法許容差はh6、m6、p6での特殊対応が可能です。
    ・スタンダードな先端テーパ形状です。
    ・ダイヤピンは、ダイヤの向きを選ぶことができます。

    商品担当おすすめ

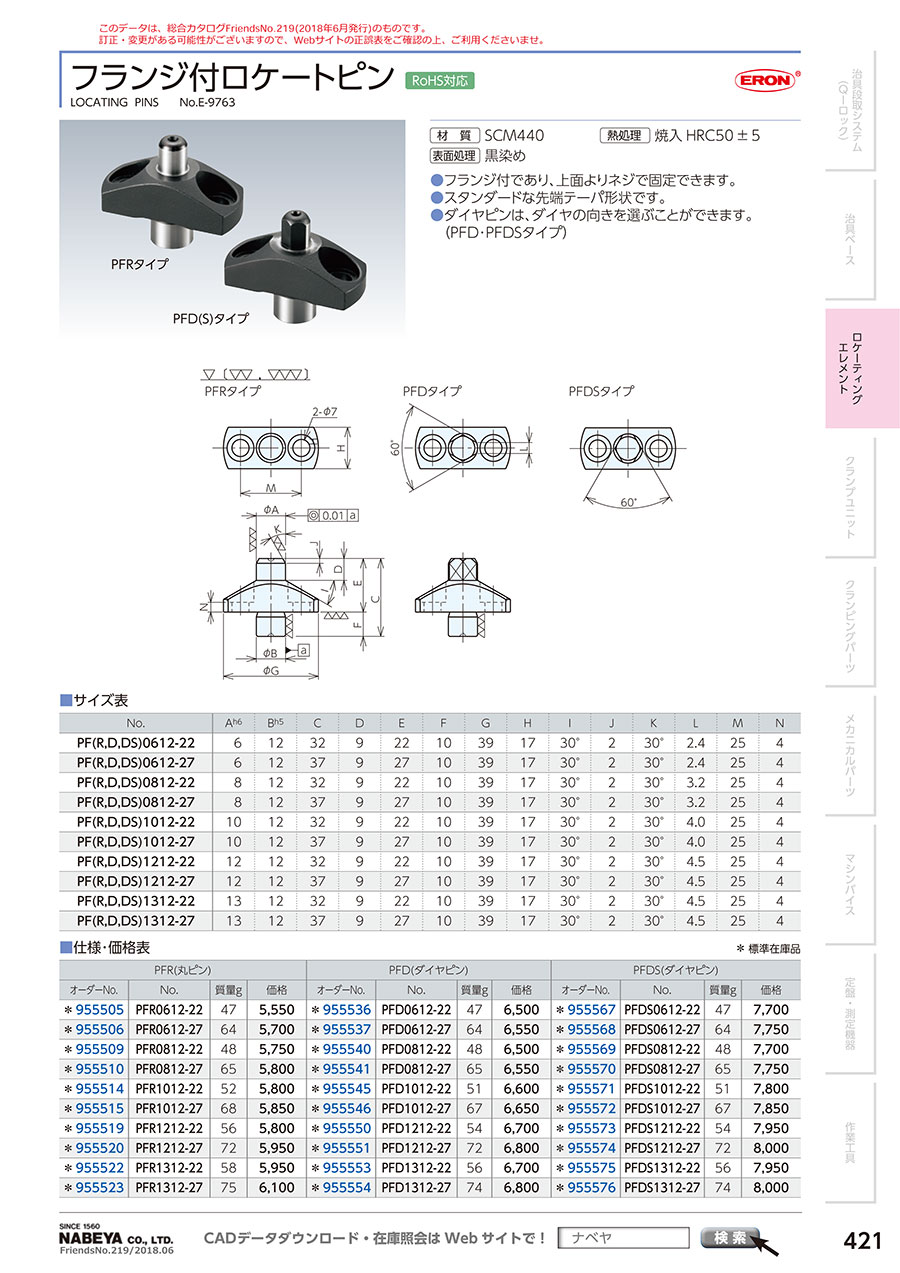

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
