ナベヤ

バープレート（T溝タイプ）

カタログ |

通常単価(税別): 116,450円～242,250円

税込単価: 128,095円～266,475円

通常出荷日：3日目

T溝入りのバープレート。【特長】・材質：S50C。・熱処理：焼入HRC50＋5／0。・表面処理：黒染め...

詳細を確認

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

バープレートの外観

バープレートの使用例

型番	全長	質量kg
BAP500	500	19.5
BAP650	650	25.5
BAP750	750	29.6
BAP1000	1000	39.8
BAP1200	1200	48

型番リスト

表示件数

型番

全長

(mm)

質量

(kg)

最小発注数量

1200	600	250	50	600	48	1個
500	250	100	40	220	19.5	1個
650	325	125	50	300	25.5	1個
750	375	125	50	400	29.6	1個

通常単価(税別) (税込単価)	通常出荷日

242,250円 ( 266,475円 )	3日目
116,450円 ( 128,095円 )	3日目
138,550円 ( 152,405円 )	3日目
160,650円 ( 176,715円 )	3日目

詳細情報

基本情報

基本情報

T溝入りのバープレート。
【特長】
・材質：S50C。
・熱処理：焼入HRC50＋5／0。
・表面処理：黒染め。
【用途】
・ワークのかさ上げに便利。

カタログ

商品TOP

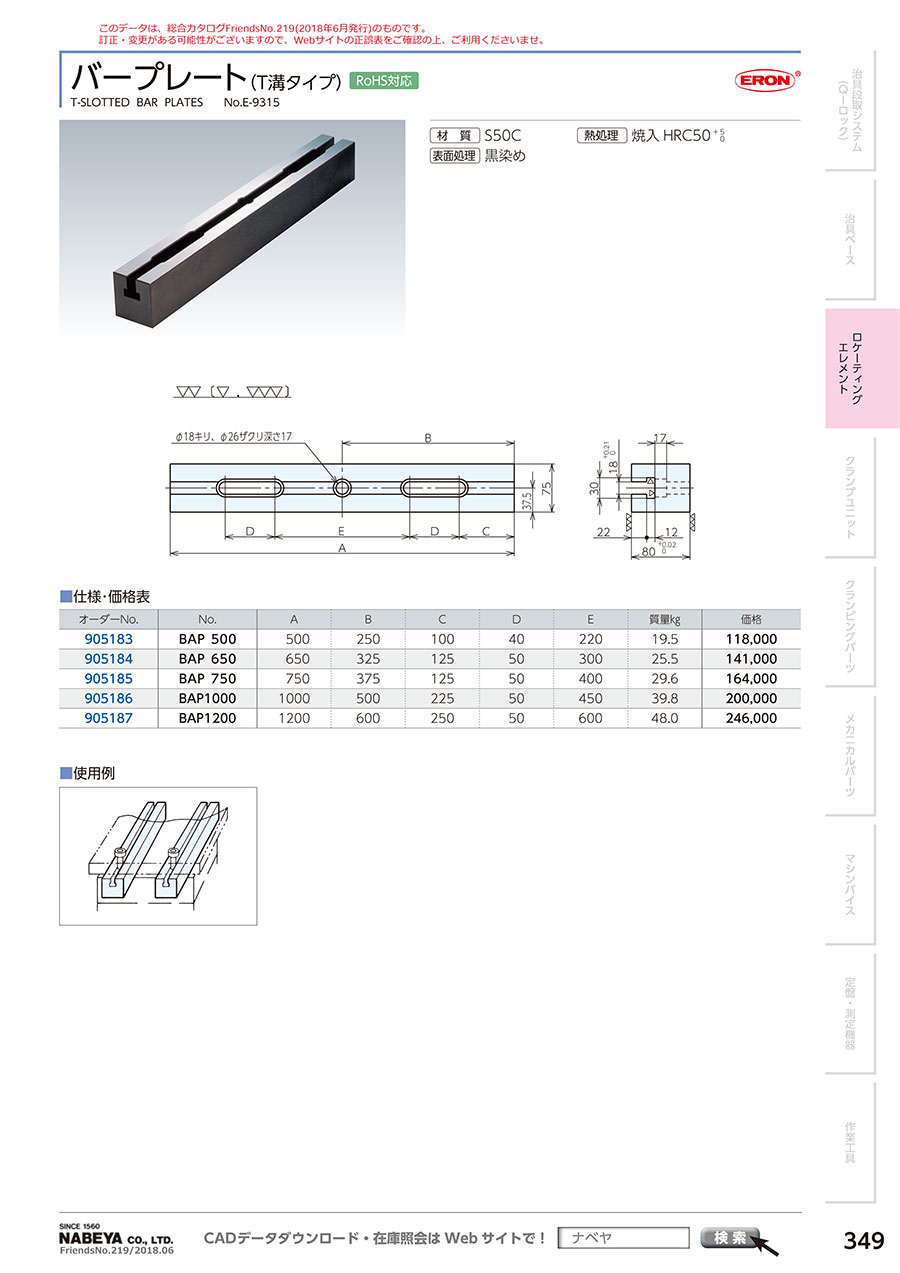

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

バープレート（T溝タイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qサイズのバリエーションは何種類ありますか？　

全長500mm、650mm、750mm、1,000mm、1,200mmの５種類あります。
