	京セラマジックドリルDRA型用チップ
	VERTEX テールストック（心押し台）
	ナベヤガイドブロック（オープン型）【2個入り】

カタログ

ナベヤ

Vブロック

通常単価(税別): 1,105,000円～1,198,500円

税込単価: 1,215,500円～1,318,350円

通常出荷日：3日目

スペーサーの取替えでワーク径の変更が可能です。Vブロックの摩耗をスペーサーで軽減します。ガイドブロック...

詳細を確認

よく一緒に見られています

ナベヤ

VブロックB型（FC250）

通常価格(税別)： 5,075円 (税込価格：5,583円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

VブロックA型（FC250）

通常価格(税別)： 9,965円 (税込価格：10,962円)

通常出荷日：在庫品1日目

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

種類
- 位置決めブロック
基準面からの高さ(mm)
- 250
A(mm)
- 32
- 44
- 48
- 64
- 72
- 96
- 128
- 500
- 650
B(mm)
- 30
- 40
- 48
- 60
- 64
- 80
C(mm)
- 25.9
- 34.5
- 36
- 47
- 48
- 63
- 64
- 150
D(mm)
- 37.9
- 50.5
- 59.9
- 80.5
- 85.9
- 90ﾟ
- 114.5
- 420（スペーサー厚み 25）/350（スペーサー厚み 60）/270（スペーサー厚み 100）
- 610（スペーサー厚み 25）/540（スペーサー厚み 60）/460（スペーサー厚み 100）
E(mm)
- 8
- 10
- 90ﾟ
- 180（スペーサー厚み 25）/120（スペーサー厚み 60）/60（スペーサー厚み 100）
- 400（スペーサー厚み 25）/300（スペーサー厚み 60）/230（スペーサー厚み 100）
F(mm)
- 10
- 14
- 25
- 33
- 370
- 500
G(mm)
- 3.5
- 5
- 10
- 14
- 17.5
- 23.5
- 70
H(mm)
- 3.5
- 5
- 9
- 10
- 13
- 14
- 220
- 350
I(mm)
- 5.7
- 7.8
- 8
- 10
- 15
- 23
- 30
J(mm)
- 4～34
- 7
- 8～45
- 8.5
- 9
- 13
K(mm)
- 10
- 14
- 15
- 23
L(mm)
- 3.5
- 5
- M8
- M12
M(mm)
- 6～56
- M8
- 9～86
- M12
- 12～64
- 16～105
R(mm)
- 12～119
- 16～150
材質
- S45C（スペーサー）$FC250（本体）
- SCM420
熱処理
- 焼入HRC60
- 焼鈍（本体）、焼入（スペーサー）
表面処理
- 塗装（黒皮部）
- 黒染め
タイプ
- 11291
- B500
- B650
CAD
- 2D
- 3D
出荷日
すべて
3日以内

型番リスト

表示件数

型番

B500

B650

種類

基準面からの高さ

(mm)

材質

熱処理

表面処理

(mm)

F寸交差

(mm)

G寸公差

(mm)

K寸公差

(mm)

質量

(kg)

最小発注数量

位置決めブロック	250	500	-	150	420（スペーサー厚み 25）/350（スペーサー厚み 60）/270（スペーサー厚み 100）	180（スペーサー厚み 25）/120（スペーサー厚み 60）/60（スペーサー厚み 100）	370	70	220	30	-	-	-	-	-	S45C（スペーサー）$FC250（本体）	焼鈍（本体）、焼入（スペーサー）	塗装（黒皮部）	-	-	-	-	-	-	-	154	1個
位置決めブロック	250	650	-	150	610（スペーサー厚み 25）/540（スペーサー厚み 60）/460（スペーサー厚み 100）	400（スペーサー厚み 25）/300（スペーサー厚み 60）/230（スペーサー厚み 100）	500	70	350	30	-	-	-	-	-	S45C（スペーサー）$FC250（本体）	焼鈍（本体）、焼入（スペーサー）	塗装（黒皮部）	-	-	-	-	-	-	-	190	1個

通常単価(税別) (税込単価)	通常出荷日

1,105,000円 ( 1,215,500円 )	3日目
1,198,500円 ( 1,318,350円 )	3日目

詳細情報

基本情報

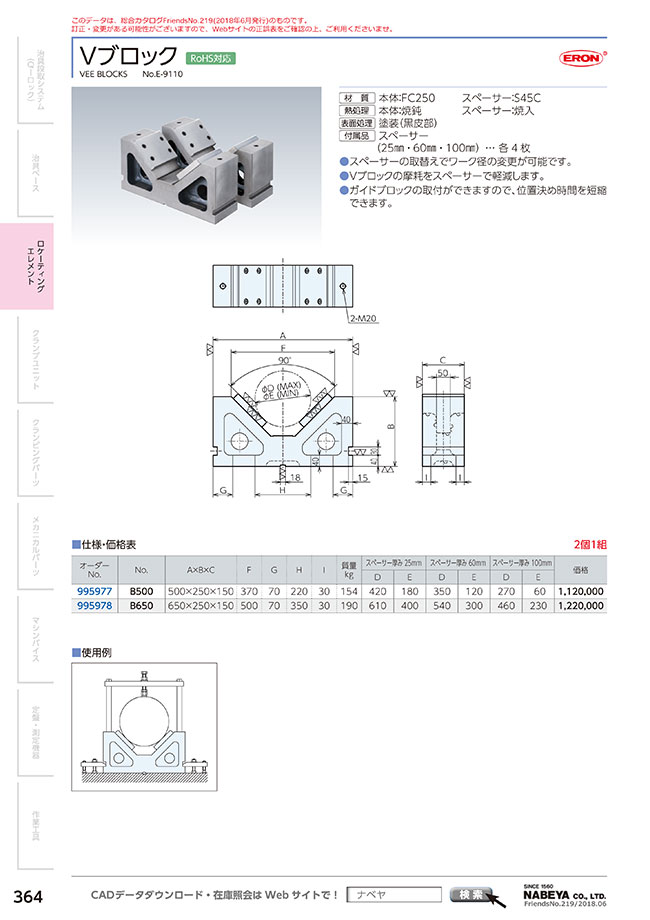

スペーサーの取替えでワーク径の変更が可能です。Vブロックの摩耗をスペーサーで軽減します。ガイドブロックの取付ができますので、位置決め時間を短縮できます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
