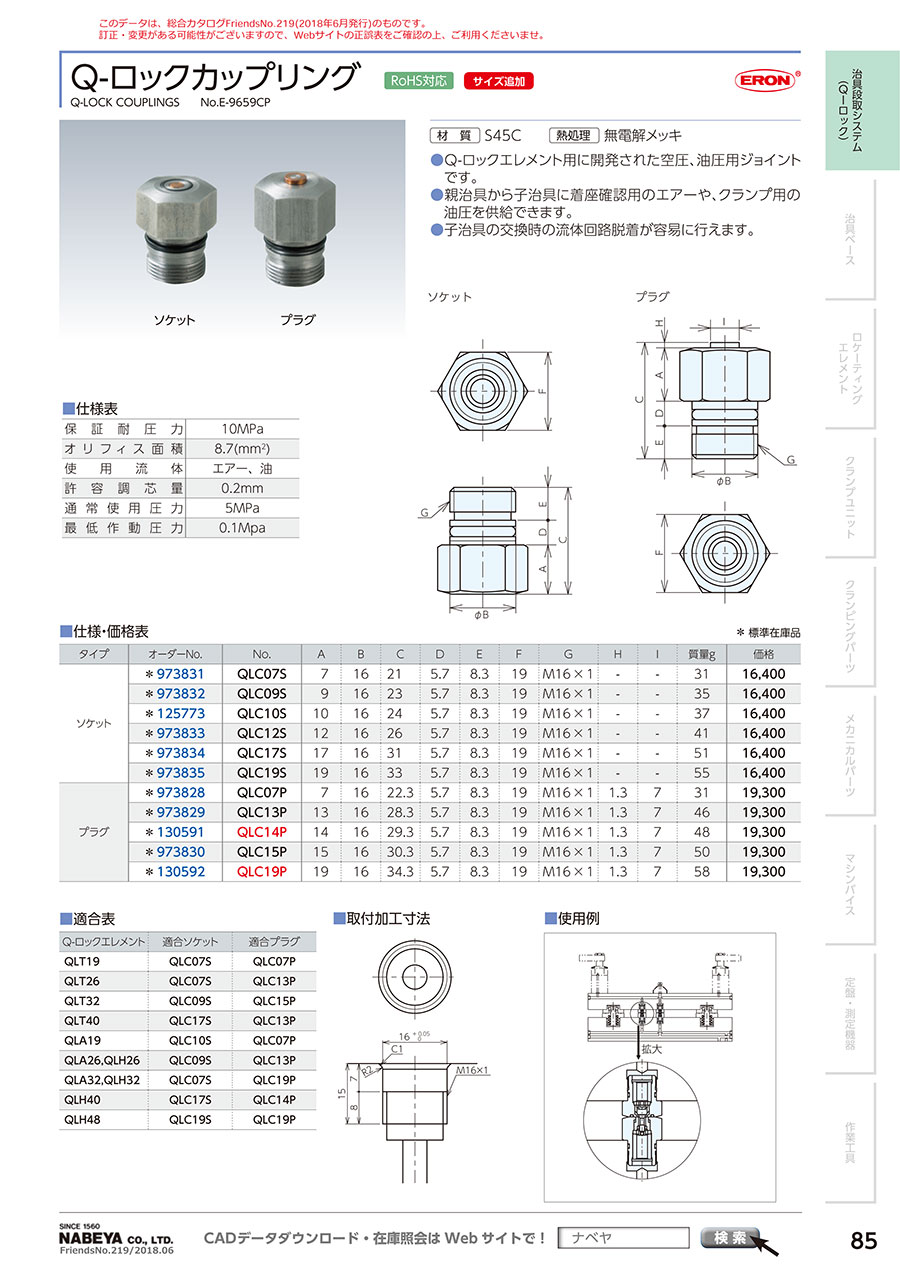

Q-ロックカップリング ソケット
- 通常単価(税別)
- 18,865円特別価格
- 税込単価
- 20,752円特別価格
Q-ロックエレメント用に開発された空圧、油圧用ジョイントです。親治具から子治具に着座確認用のエアーや、...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
・RoHS対応
機械の稼働率アップ！！
・簡単＆短時間＆高精度な治具段取り替え作業の実現により、機械稼働率がアップ！！
芯出し必要！！
熟練作業員による芯出し作業が治具交換のたびに必要
精度確認不要！！
2面拘束で繰り返し位置決め精度3μ以内！！
つまり、一度治具の芯出しを行うことで2回目からは不要となります。
段取り時間を短縮！！
・治具段取時間を 50～70％短縮可能！！
縦型マニシングセンターの場合
横型マニシングセンターの場合
外段取り化による作業性・稼働率アップ！！
・大型マシニングセンターの外段取りで機械稼働時間 UP！！
製品特長紹介動画
外形図
使用方法・使用事例
使用方法
使用事例
選定サポート情報
| Q-ロックエレメント | 適合ソケット | 適合プラグ |
|---|---|---|
| QLT19 | QLC07S | QLC07P |
| QLT26 | QLC07S | QLC13P |
| QLT32 | QLC09S | QLC15P |
| QLT40 | QLC17S | QLC13P |
| QLA19 | QLC10S | QLC07P |
| QLA26、QLH26 | QLC09S | QLC13P |
| QLA32、QLH32 | QLC07S | QLC19P |
| QLH40 | QLC17S | QLC14P |
| QLH48 | QLC19S | QLC19P |
詳細情報
基本情報
Q-ロックエレメント用に開発された空圧、油圧用ジョイントです。親治具から子治具に着座確認用のエアーや、クランプ用の油圧を供給できます。子治具の交換時の流体回路脱着が容易に行えます。
