ナベヤ

基準座（フランジ付）

カタログ

通常単価(税別): 4,980円～14,346円特別価格

税込単価: 5,478円～15,781円特別価格

一部SALE 2026.09.30まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ワークを載せる基準の座。【特長】・材質：SCM420。・熱処理：焼入HRC60±3。・表面処理：黒染め...

詳細を確認

よく一緒に見られています

ナベヤ

基準座（丸座）

通常価格(税別)： 5,073円 (税込価格：5,580円)

通常出荷日：3 日目～

よく一緒に見られています

ナベヤ

基準座（フランジ付エアー穴）

通常価格(税別)： 6,675円 (税込価格：7,343円)

通常出荷日：在庫品1日目

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

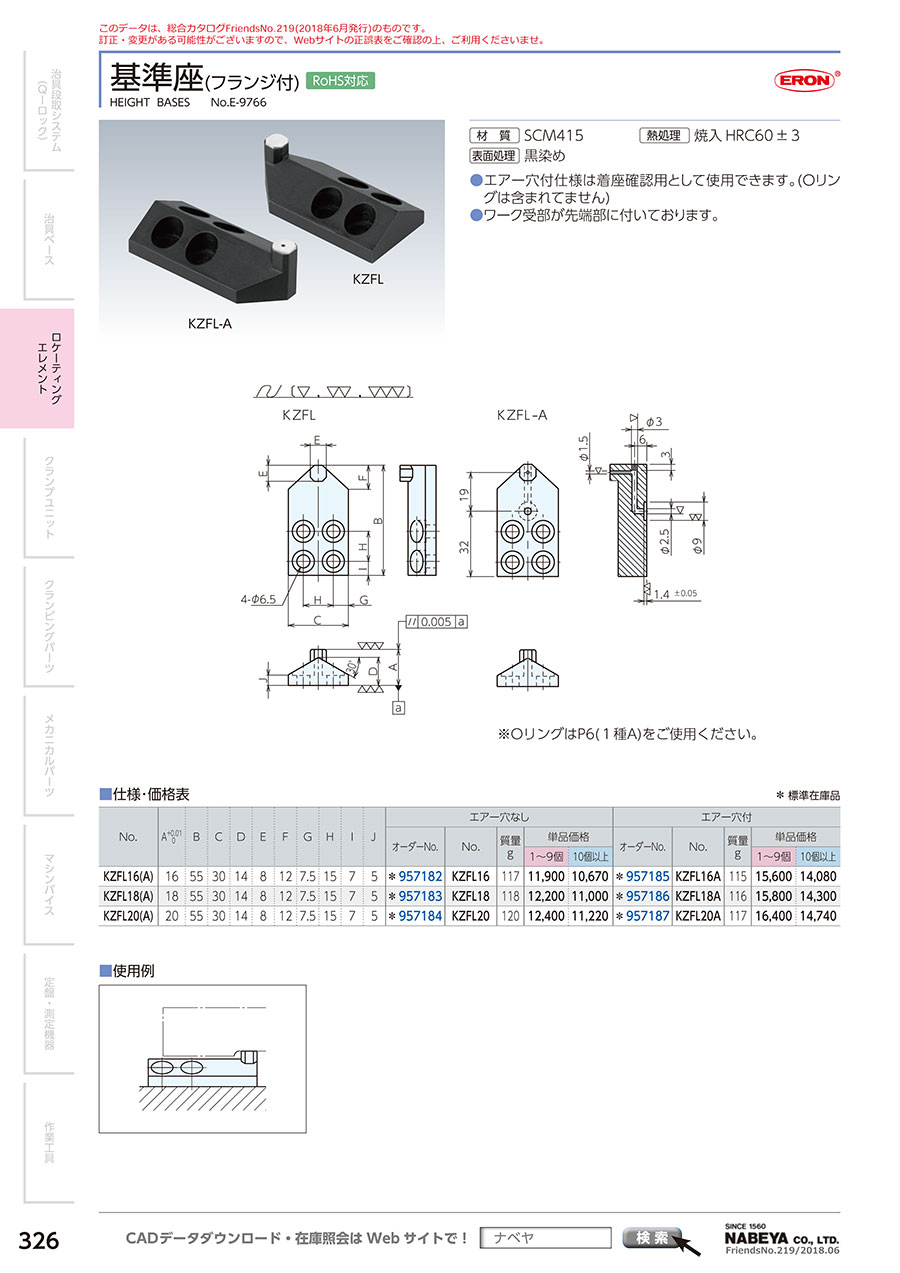

カタログ

商品情報

KZFBタイプ

KZFAタイプ

KZFRタイプ

KZFLタイプ

KZFBタイプ

KZFAタイプ

KZFRタイプ

KZFLタイプ

製品仕様

基準座の外観

基準座の使用例

型番リスト

表示件数

型番

種類

基準面からの高さ

(mm)

材質

質量

(g)

A寸公差

最小発注数量

-	-	20	10	39	18	15	25	5	-	-	-	SCM420	59	-	1個
位置決めブロック	21	-	10	39	18	15	25	5	-	-	-	SCM420	59	-	1個
位置決めブロック	22	-	10	39	18	15	25	5	-	-	-	SCM420	61	-	1個
位置決めブロック	23	-	10	39	18	15	25	5	-	-	-	SCM420	62	-	1個
位置決めブロック	24	-	10	39	22	15	25	10	-	-	-	SCM420	68	-	1個
位置決めブロック	25	-	10	39	22	15	25	10	-	-	-	SCM420	70	-	1個
位置決めブロック	26	-	10	39	22	15	25	10	-	-	-	SCM420	71	-	1個
位置決めブロック	27	-	10	39	25	15	25	10	-	-	-	SCM420	78	-	1個
位置決めブロック	28	-	10	39	25	15	25	10	-	-	-	SCM420	78	-	1個
位置決めブロック	29	-	10	39	25	15	25	10	-	-	-	SCM420	79	-	1個
位置決めブロック	30	-	10	39	25	15	25	10	-	-	-	SCM420	80	-	1個
位置決めブロック	15	-	20	46	13	12	32	5	-	-	-	SCM420	69	-	1個
位置決めブロック	16	-	20	46	13	12	32	5	-	-	-	SCM420	73	-	1個
位置決めブロック	18	-	20	46	13	12	32	5	-	-	-	SCM420	76	-	1個
位置決めブロック	20	-	20	46	13	12	32	5	-	-	-	SCM420	81	-	1個
位置決めブロック	25	-	20	46	13	12	32	5	-	-	-	SCM420	94	-	1個
位置決めブロック	30	-	20	46	13	12	32	5	-	-	-	SCM420	106	-	1個
位置決めブロック	16	-	55	30	14	8	12	7.5	15	7	5	SCM415	117	+0.01～0mm	1個
位置決めブロック	18	-	55	30	14	8	12	7.5	15	7	5	SCM415	118	+0.01～0mm	1個
位置決めブロック	20	-	55	30	14	8	12	7.5	15	7	5	SCM415	120	+0.01～0mm	1個
位置決めブロック	25	-	10	39	23	7.5	12.5	25	5	-	-	SCM415	107	+0.01～0mm	1個
位置決めブロック	27	-	10	39	23	7.5	12.5	25	5	-	-	SCM415	109	+0.01～0mm	1個
位置決めブロック	30	-	10	39	23	7.5	12.5	25	5	-	-	SCM415	110	+0.01～0mm	1個

通常単価(税別) (税込単価)	通常出荷日

6,996円 ( 7,696円 )	3日目
6,996円 ( 7,696円 )	3日目
6,996円 ( 7,696円 )	3日目
6,996円 ( 7,696円 )	在庫品1日目当日出荷可能
6,996円 ( 7,696円 )	3日目
6,996円 ( 7,696円 )	3日目
6,996円 ( 7,696円 )	3日目
7,179円 ( 7,897円 )	3日目
7,179円 ( 7,897円 )	3日目
7,498円 ( 8,248円 )	3日目
7,498円 ( 8,248円 )	3日目
4,980円 ( 5,478円 )	3日目
4,980円 ( 5,478円 )	3日目
4,980円4,482円 ( 4,930円 )	在庫品1日目当日出荷可能
4,980円 ( 5,478円 )	3日目
5,212円 ( 5,733円 )	5日目
5,212円 ( 5,733円 )	3日目
13,801円 ( 15,181円 )	3日目
14,164円 ( 15,580円 )	3日目
14,346円 ( 15,781円 )	3日目
10,817円 ( 11,899円 )	3日目
10,999円 ( 12,099円 )	3日目
11,908円 ( 13,099円 )	3日目

詳細情報

基本情報

基本情報

ワークを載せる基準の座。
【特長】
・材質：SCM420。
・熱処理：焼入HRC60±3。
・表面処理：黒染め。
・エアー穴付仕様は着座確認用として使用可能（※Oリングは含まれていません）。
・ワーク受部の径が大きく、上部よりの荷重を面でガッチリと受ける事が可能。
【用途】
・ワークの基準座（フランジ付）に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

基準座（フランジ付）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q着座確認はできますか？　

着座確認をする場合はエアー穴仕様をお使い下さい。
