MOLDINO(モルディノ・旧三菱日立ツール)

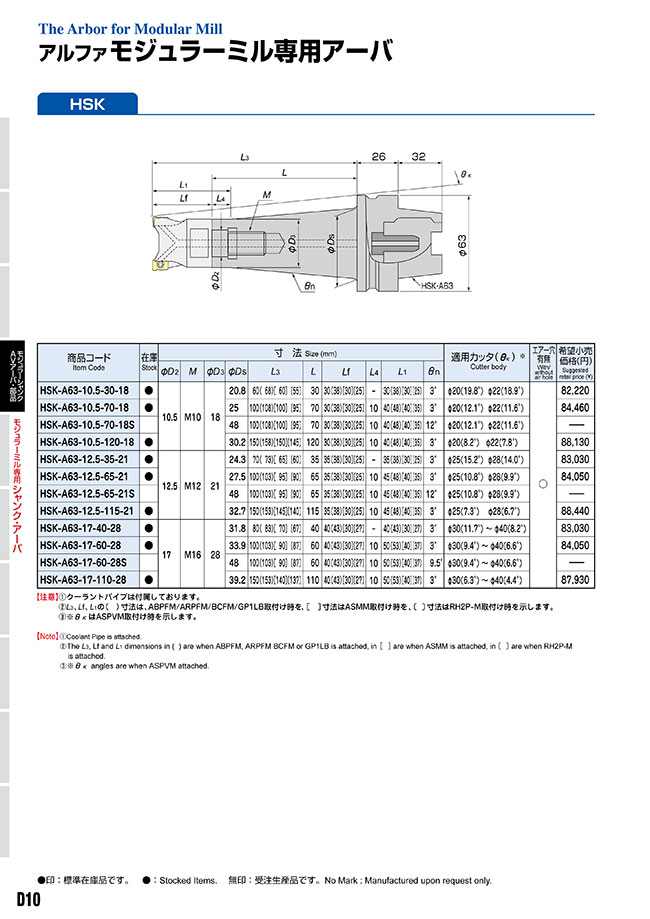

アルファモジュラーミル用アーバ HSK

通常単価(税別): 69,602円～74,867円

税込単価: 76,562円～82,354円

通常出荷日：2日目

工具突き出し長さを最短にできるシステムですので機械の剛性をフルに活用できます

よく一緒に見られています

MOLDINO(モルディノ・旧三菱日立ツール)

通常出荷日：在庫品1日目

よく一緒に見られています

MOLDINO(モルディノ・旧三菱日立ツール)

通常出荷日：在庫品1日目

寸法 θn (°)
3°
エアー穴有無
○

ご注意

カッタ本体には、チップは付属しておりません。

未確定 9 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

全長 (L)(mm)
- 88
- 93
- 98
- 118
- 123
- 128
- 168
- 173
- 178
寸法 φD2(mm)
- 10.5
- 12.5
- 17
寸法φDs(mm)
- 20.8
- 24.3
- 25
- 27.5
- 30.2
- 31.8
- 32.7
- 33.9
- 39.2
トラスココード
- 815-6496
- 815-6495
- 815-6494
- 815-6493
- 815-6492
- 815-6491
- 815-6490
- 815-6489
- 815-6488
タイプ
- HSK
出荷日
すべて
2日以内

型番リスト

表示件数

型番

全長 (L)

(mm)

寸法 φD2

(mm)

寸法φDs

(mm)

トラスココード

寸法 L1

(mm)

寸法 M

寸法 L3

(mm)

寸法 φD3

(mm)

寸法 Lf

(mm)

寸法 L

(mm)

寸法 L4

(mm)

適用カッタ’（θκ）

最小発注数量

88	10.5	20.8	815-6489	30 (38) ((30))	M10	60 (68) ((60))	18	30 (38) ((30))	30	-	φ20(19.8°) φ22(18.9°)	1個
128	10.5	25	815-6490	40 (48) ((40))	M10	100 (108) ((100))	18	30 (38) ((30))	70	10	φ20(12.1°) φ22(11.6°)	1個
178	10.5	30.2	815-6488	40 (48) ((40))	M10	150 (158) ((150))	18	30 (38) ((30))	120	10	φ20(8.2°) φ22(7.8°)	1個
93	12.5	24.3	815-6492	35 (38) ((30))	M12	70 (73) ((65))	21	35 (38) ((30))	35	-	φ25(15.2°) φ28(14.0°)	1個
123	12.5	27.5	815-6493	45 (48) ((40))	M12	100 (103) ((95))	21	35 (38) ((30))	65	10	φ25(10.8°) φ28(9.9°)	1個
173	12.5	32.7	815-6491	45 (48) ((40))	M12	150 (153) ((145))	21	35 (38) ((30))	115	10	φ25(7.3°) φ28(6.7°)	1個
98	17	31.8	815-6495	40 (43) ((30))	M16	80 (83) ((70))	28	40 (43) ((30))	40	-	φ30(11.7°)～φ40(8.2°)	1個
118	17	33.9	815-6496	50 (53) ((40))	M16	100 (103) ((90))	28	40 (43) ((30))	60	10	φ30(9.4°)～φ40(6.6°)	1個
168	17	39.2	815-6494	50 (53) ((40))	M16	150 (153) ((140))	28	40 (43) ((30))	110	10	φ30(6.3°)～φ40(4.4°)	1個

通常単価(税別) (税込単価)	通常出荷日

69,602円 ( 76,562円 )	2日目
71,498円 ( 78,648円 )	2日目
74,603円 ( 82,063円 )	2日目
70,289円 ( 77,318円 )	2日目
71,149円 ( 78,264円 )	2日目
74,867円 ( 82,354円 )	2日目
70,289円 ( 77,318円 )	2日目
71,149円 ( 78,264円 )	2日目
74,433円 ( 81,876円 )	2日目

詳細情報

基本情報

工具突き出し長さを最短にできるシステムですので機械の剛性をフルに活用できます

ご注意

カッタ本体には、チップは付属しておりません。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
