快削形アルファラジアスミルモジュラータイプ ARM□□□□R-□

通常単価(税別): 20,934円～36,831円

税込単価: 23,027円～40,514円

通常出荷日：2日目

【特長】・15°ポジ円形インサート使用です。（ブレーカ付き）・ダイレクトに彫り込み加工ができます。・Z...

よく一緒に見られています

MOLDINO(モルディノ・旧三菱日立ツール)

通常出荷日：在庫品1日目

よく一緒に見られています

MOLDINO(モルディノ・旧三菱日立ツール)

通常出荷日：2 日目

加工用途
平面 / 溝
被削材
一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄
取付け方法
ねじ込み式
仕上げ区分
粗・中粗加工
適応チップ材種
超硬コート
カッタ
AR
CADデータ有無 (2D/3D)
2D／3D

ご注意

カッタ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定 11 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

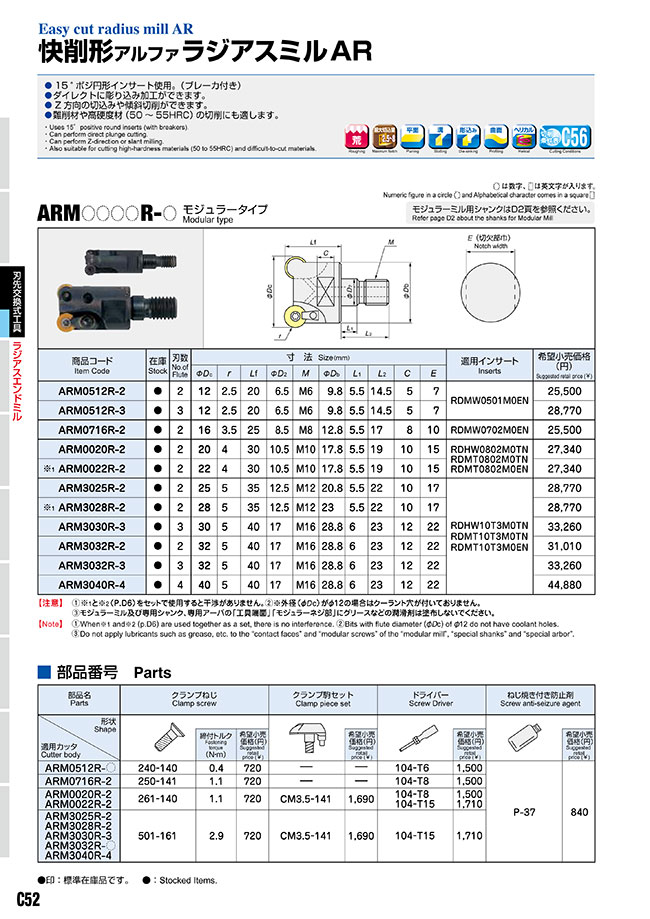

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

刃径 D(φ)
- 12
- 16
- 20
- 22
- 25
- 28
- 30
- 32
- 40
全長 (L)(mm)
- 34.5
- 42
- 49
- 57
- 63
最大切り込み深さ (Ad)(mm)
- 2.5
- 3.5
- 4
- 5
寸法 φDb(mm)
- 9.8
- 12.8
- 17.8
- 20.8
- 23
- 28.8
寸法 φD2(mm)
- 6.5
- 8.5
- 10.5
- 12.5
- 17
寸法 L2(mm)
- 14.5
- 17
- 19
- 22
- 23
トラスココード
- 815-5575
- 815-5574
- 815-5573
- 815-5572
- 815-5571
- 815-5570
- 815-5569
- 815-5568
- 815-5567
- 815-5566
- 815-5565
タイプ
- ARM□□□□R-□
CAD
- 2D
- 3D
出荷日
すべて
2日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

最大切り込み深さ (Ad)

(mm)

寸法 φDb

(mm)

寸法 φD2

(mm)

寸法 L2

(mm)

トラスココード

寸法 C

(mm)

寸法 E

(mm)

寸法 L1

(mm)

寸法 M

使用インサート

最小発注数量

20	49	4	17.8	10.5	19	815-5565	10	15	5.5	M10	RDHW0802M0TN RDMT0802M0TN RDMT0802M0EN	1個
22	49	4	17.8	10.5	19	815-5566	10	15	5.5	M10	RDHW0802M0TN RDMT0802M0TN RDMT0802M0EN	1個
12	34.5	2.5	9.8	6.5	14.5	815-5567	5	7	5.5	M6	RDMW0501M0EN	1個
12	34.5	2.5	9.8	6.5	14.5	815-5568	5	7	5.5	M6	RDMW0501M0EN	1個
16	42	3.5	12.8	8.5	17	815-5569	8	10	5.5	M8	RDMW0702M0EN	1個
25	57	5	20.8	12.5	22	815-5570	10	17	5.5	M12	RDHW10T3M0TN RDMT10T3M0TN RDMT10T3M0EN	1個
28	57	5	23	12.5	22	815-5571	10	17	5.5	M12	RDHW10T3M0TN RDMT10T3M0TN RDMT10T3M0EN	1個
30	63	5	28.8	17	23	815-5572	12	22	6	M16	RDHW10T3M0TN RDMT10T3M0TN RDMT10T3M0EN	1個
32	63	5	28.8	17	23	815-5573	12	22	6	M16	RDHW10T3M0TN RDMT10T3M0TN RDMT10T3M0EN	1個
32	63	5	28.8	17	23	815-5574	12	22	6	M16	RDHW10T3M0TN RDMT10T3M0TN RDMT10T3M0EN	1個
40	63	5	28.8	17	23	815-5575	12	22	6	M16	RDHW10T3M0TN RDMT10T3M0TN RDMT10T3M0EN	1個

通常単価(税別) (税込単価)	通常出荷日

22,438円 ( 24,682円 )	2日目
22,438円 ( 24,682円 )	2日目
20,934円 ( 23,027円 )	2日目
23,602円 ( 25,962円 )	2日目
20,934円 ( 23,027円 )	2日目
23,602円 ( 25,962円 )	2日目
23,602円 ( 25,962円 )	2日目
27,288円 ( 30,017円 )	2日目
25,453円 ( 27,998円 )	2日目
27,288円 ( 30,017円 )	2日目
36,831円 ( 40,514円 )	2日目

詳細情報

基本情報

【特長】
・15°ポジ円形インサート使用です。（ブレーカ付き）
・ダイレクトに彫り込み加工ができます。
・Z 方向の切込みや傾斜切削ができます。
・難削材や高硬度材（50～55HRC）の切削にも適します。

ご注意

カッタ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
