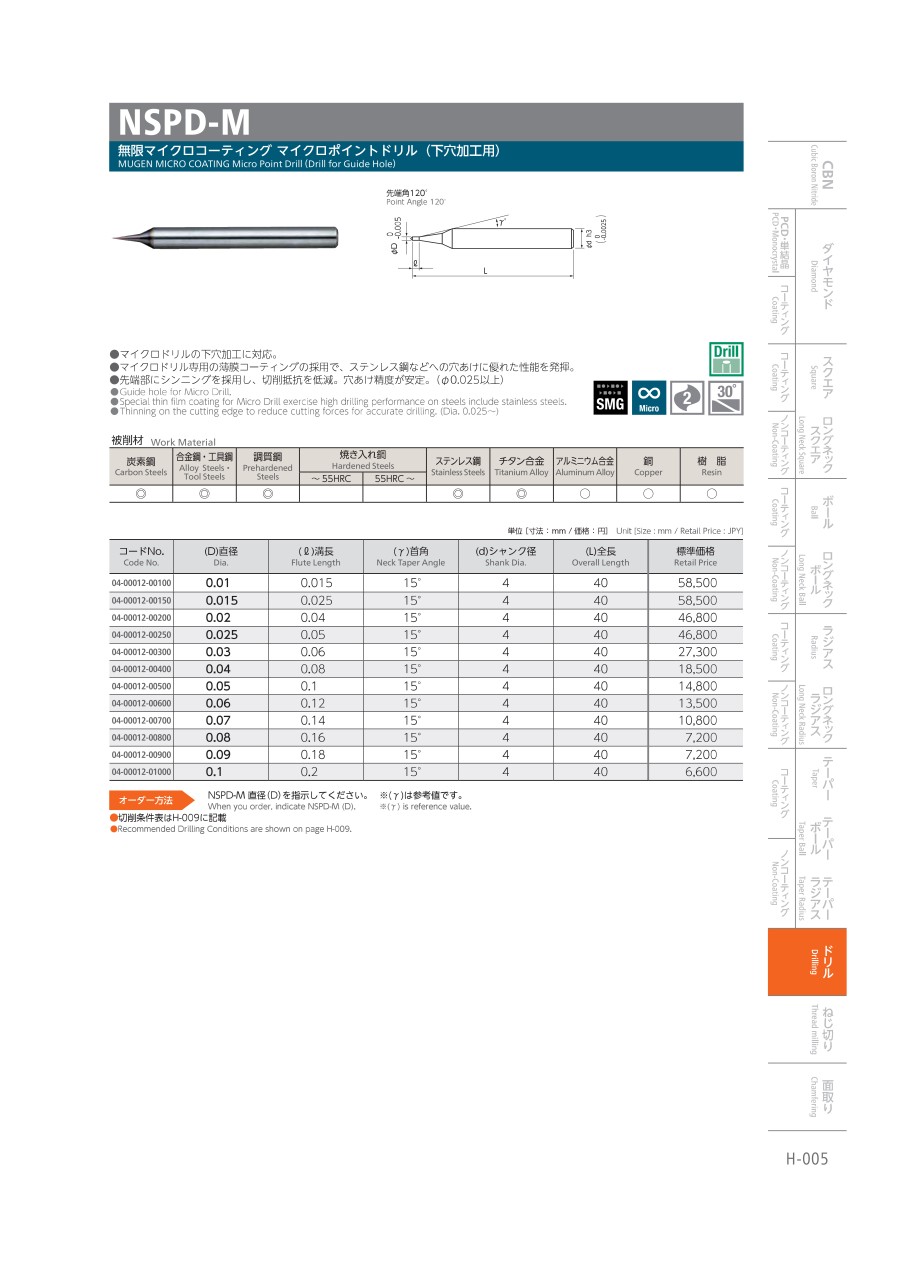

NSPD-M 無限マイクロコーティング マイクロポイントドリル(下穴加工用)
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,870円～36,226円
- 税込単価
- 5,357円～39,849円
マイクロドリル専用の薄膜コーティングの採用で、ステンレス鋼などへの穴あけに優れ...
詳細情報を確認する商品情報
製品特長・仕様
製品の基本仕様・特長
刃直径0.01mmからのエンドミル・ドリルシリーズ。
マシニングセンタを利用した微細切削加工領域を拡げます！
髪の毛（約0.1mm）より細いエンドミル
〈マイクロドリル〉
切削による極微細穴加工が実現しました。コーティングタイプでは、SUSなどの難削材へも適応します。
コーティングタイプ（φ0.01～0.1）
溝長10Dタイプ（φ0.01～0.1）
ポイントドリル（φ0.01～0.1）
使用方法・使用事例
使用事例
〈加工事例〉
コーティングドリル φ0.03にて加工
推奨切削条件
推奨切削条件表
| 被削材 | ステンレス鋼 SUS304 | アルミニウム合金 A5052 | ||||
|---|---|---|---|---|---|---|
| 直 径 | 回転数 | 送り速度 | ステップ量 | 回転数 | 送り速度 | ステップ量 |
| min-1 | mm/min | μm | min-1 | mm/min | μm | |
| 0.01 | 20,000 | 1 | 0.1 | 20,000 | 1 | 0.1 |
| 0.03 | 20,000 | 2 | 0.5 | 20,000 | 2 | 0.5 |
| 0.05 | 20,000 | 2 | 1 | 20,000 | 2 | 1 |
| 0.1 | 20,000 | 5 | 2 | 25,000 | 5 | 2 |
切削条件時の注意
※被削材・加工内容に適したクーラントをご使用ください。
※回転数は極力振動の少ない回転数に設定し、チャッキングの振れを極力抑えてください。（可能ならば使用される回転数での動的振れ精度を確認してください）
※加工面を極力平坦にして、加工を開始してください。
※工具の取り出し時や、チャッキング時には細心の注意をお願いします。
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ◎ | ◎ | ◎ | - | - | ◎ | - | ◎ | ○ | ○ | ○ | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,226円 ( 39,849円 ) | 1日目 |
16,933円 ( 18,626円 ) | 1日目 |
11,446円 ( 12,591円 ) | 1日目 |
9,145円 ( 10,060円 ) | 1日目 |
8,378円 ( 9,216円 ) | 1日目 |
7,725円 ( 8,498円 ) | 1日目 |
5,067円 ( 5,574円 ) | 1日目 |
5,067円 ( 5,574円 ) | 1日目 |
36,226円 ( 39,849円 ) | 1日目 |
28,969円 ( 31,866円 ) | 1日目 |
4,870円 ( 5,357円 ) | 在庫品1日目当日出荷可能 |
