日進工具

MSB230SF 無限コーティングショートシャンクボールエンドミル（焼きばめ用）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,027円～9,794円

税込単価: 3,330円～10,773円

【特長】・ショートシャンクタイプ（焼きばめ対応）のロングネックボールエンドミル

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2
焼きばめ対応
○
コーティング詳細
無限コーティング

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。

皮膜硬度（Hv）

酸化開始温度（℃）

●ショートシャンクタイプ（焼きばめ対応）。

MSB230SF 無限コーティングショートシャンクボールエンドミル(焼きばめ用) 製品画像

工具素材	超微粒子超硬合金
ねじれ角	30°
加工可能硬度	55HRCまで
表面処理	無限コーティング
刃数	2刃数
加工用途	曲面加工

外形図

推奨切削条件

推奨切削条件表

通常切削時

被削材	炭素鋼		合金鋼・調質鋼 SCM・SKD・SUS・HPM・NAK		焼き入れ鋼 SKD61 （～52HRC）		アルミニウム合金		銅
切削速度	150m/min		120～150m/min		80～100m/min		150m/min～		100～150m/min
Rサイズ	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
Rサイズ	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min
0.05	50,000	200	50,000	150	50,000	100	50,000	250	50,000	250
0.1	50,000	400	50,000	340	50,000	200	50,000	500	50,000	500
0.2	50,000	630	50,000	600	50,000	630	50,000	600	50,000	600
0.3	50,000	930	50,000	940	48,000	900	50,000	750	50,000	750
0.4	50,000	1,200	48,000	1,200	36,000	900	50,000	1,000	50,000	1,000
0.5	48,000	1,430	38,000	1,200	29,000	900	50,000	1,250	48,000	1,000
0.6	40,000	1,430	32,000	1,200	24,000	810	50,000	1,480	40,000	1,080
0.8	30,000	1,270	24,000	1,000	18,000	670	50,000	1,900	30,000	1,160
1	24,000	1,160	19,000	800	14,300	600	48,000	2,400	24,000	1,200
1.5	16,000	930	13,000	600	9,600	460	32,000	2,400	16,000	1,200
2	12,000	930	10,000	570	7,200	450	24,000	2,400	12,000	1,200
2.5	9,600	930	8,000	560	5,700	450	19,000	2,400	9,600	1,200
3	8,000	930	6,400	540	4,800	450	16,000	2,400	8,000	1,200
4	6,000	900	4,800	540	3,600	450	12,000	2,400	6,000	1,200
5	4,800	900	3,800	540	2,900	450	9,600	2,300	4,800	1,150
6	4,000	900	3,200	540	2,400	450	8,000	2,100	4,000	1,050
7	3,400	900	2,750	540	2,050	450	6,800	2,000	3,400	1,000
8	3,000	900	2,400	540	1,800	450	6,000	2,000	3,000	1,000
9	2,650	900	2,100	520	1,600	450	5,300	2,000	2,650	1,000
10	2,400	900	1,900	520	1,450	450	4,800	2,000	2,400	1,000

高速切削時

被削材	炭素鋼		合金鋼		調質鋼		焼き入れ鋼
切削速度	250m/min		200m/min		180m/min		100m/min
Rサイズ	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
Rサイズ	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min
0.2	～50,000	～1,500	～50,000	～1,200	～50,000	～1,000	～50,000	600
0.3	～50,000	～1,500	～50,000	～1,200	～50,000	～1,000	～50,000	700
0.4	～50,000	～3,000	～50,000	～2,500	～50,000	～2,200	40,000	1,000
0.5	～50,000	～3,000	～50,000	～2,500	～50,000	～2,200	32,000	1,500
1	40,000	5,000	32,000	3,200	29,000	2,900	16,000	1,500
1.5	27,000	5,000	21,000	3,200	19,000	2,900	10,600	1,500
2	20,000	5,000	16,000	3,200	14,000	2,900	8,000	1,500
3	13,500	3,000	10,600	2,000	9,500	1,800	5,300	1,200
4	10,000	3,000	8,000	2,000	7,200	1,800	4,000	1,200
5	8,000	3,000	6,400	2,000	5,700	1,800	3,200	1,200
6	6,700	2,500	5,300	1,800	4,800	1,600	2,700	1,200
8	5,000	2,000	4,000	1,500	3,600	1,300	2,000	800
10	4,000	1,500	3,200	1,200	2,900	1,000	1,600	800

切削条件時の注意

通常切削時

MSB230SF 無限コーティングショートシャンクボールエンドミル(焼きばめ用) 切込み量

切り込み量（R：ボール半径）

※溝加工の送り速度は、60%にしてください。
※工具突出し量は、4Dを基準とし、それ以上突き出す場合は切削条件を調整してください。
※エアーブローまたはオイルミストが最適です。
※回転数と送り速度は、同じ割合で調整してください。

高速切削時

切り込み量（R：ボール半径）

※溝加工の送り速度は、60%にしてください。
※エアーブローまたはオイルミストが最適です。
※回転数と送り速度は、同じ割合で調整してください。
※ミーリングチャック､機械は出来るだけ剛性のあるものをお奨めします。
※切り込み量、機械剛性により条件が異なることがあります。その都度調整してください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
◎	◎	◎	◎	-	◎	-	○	○	◎	○	-	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

商品コード

首角

(°)

最小発注数量

メーカー標準品	0.2	0.2	0.1	4	35	±5	08-00504-00010	15	1個
メーカー標準品	0.4	0.4	0.2	4	35	±5	08-00504-00020	15	1個
メーカー標準品	0.6	0.6	0.3	4	35	±5	08-00504-00030	15	1個
メーカー標準品	0.8	0.8	0.4	4	35	±5	08-00504-00040	15	1個
メーカー標準品	1	1	0.5	4	40	±5	08-00504-00050	15	1個
メーカー標準品	1.2	1.2	0.6	4	40	±5	08-00504-00060	15	1個
メーカー標準品	1.5	1.5	0.75	4	40	±5	08-00504-00075	15	1個
メーカー標準品	2	2	1	4	40	±5	08-00504-00100	15	1個
メーカー標準品	3	3	1.5	4	40	±10	08-00504-00150	15	1個
メーカー標準品	4	4	2	6	40	±10	08-00504-00200	15	1個
メーカー標準品	5	5	2.5	6	50	±10	08-00504-00250	15	1個
メーカー標準品	6	6	3	6	50	±10	08-00504-00300	-	1個
メーカー標準品	8	8	4	8	60	±10	08-00504-00400	-	1個
メーカー標準品	10	10	5	10	60	±10	08-00504-00500	-	1個
メーカー標準品	12	12	6	12	60	±10	08-00504-00600	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,667円 ( 6,234円 )	5日目
3,579円 ( 3,937円 )	1日目
3,349円 ( 3,684円 )	1日目
3,349円 ( 3,684円 )	1日目
3,211円 ( 3,532円 )	1日目
3,579円 ( 3,937円 )	1日目
3,579円 ( 3,937円 )	1日目
3,027円 ( 3,330円 )	在庫品1日目当日出荷可能
3,349円 ( 3,684円 )	1日目
3,579円 ( 3,937円 )	3日目
4,053円 ( 4,458円 )	1日目
4,337円 ( 4,771円 )	在庫品1日目当日出荷可能
6,734円 ( 7,407円 )	1日目
7,168円 ( 7,885円 )	1日目
9,794円 ( 10,773円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・ショートシャンクタイプ（焼きばめ対応）のロングネックボールエンドミル

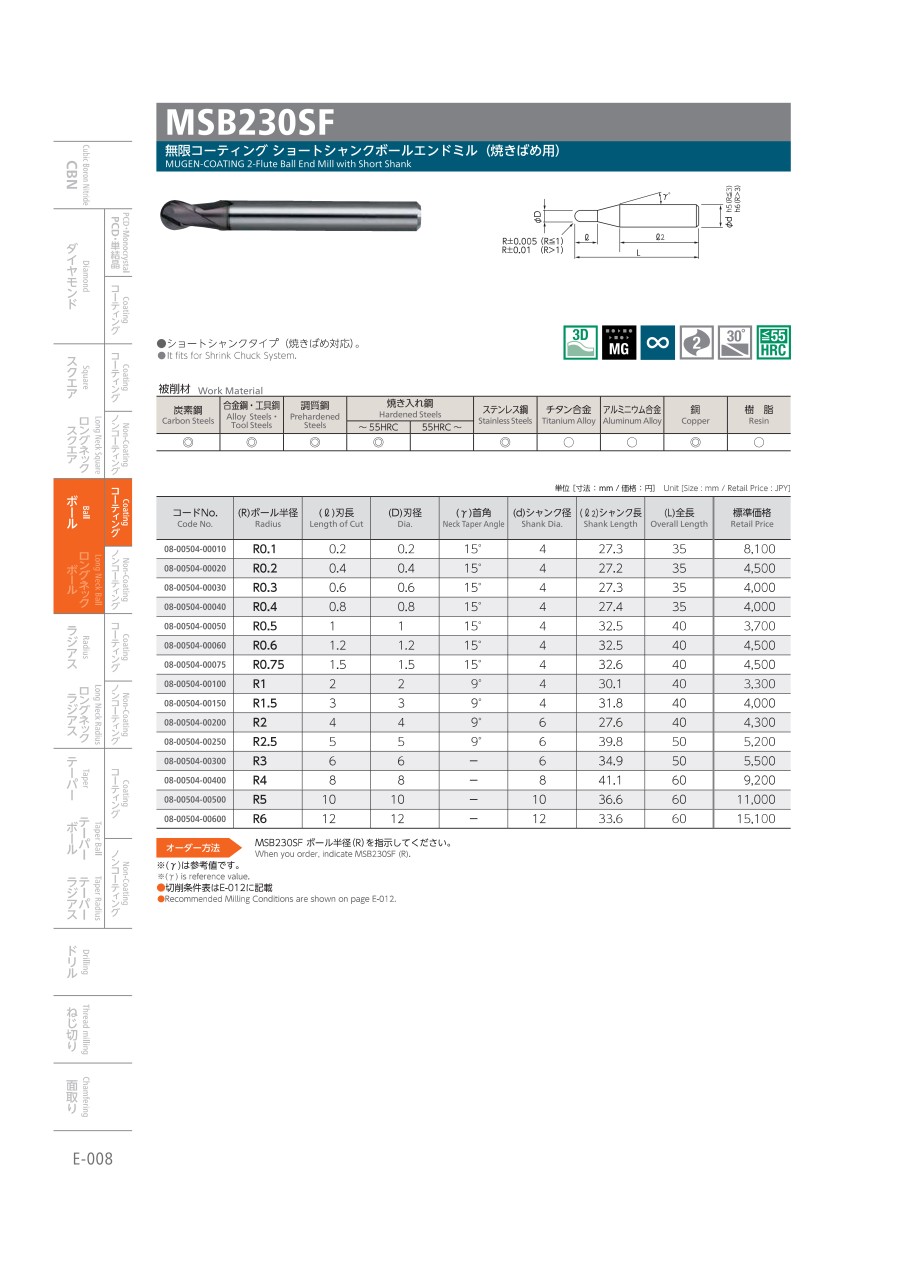

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
