三菱マテリアル

DDJN/DDNN 複合加工機用 外径・倣い加工用 ダブルクランプタイプ

DDJN/DDNN 複合加工機用 外径・倣い加工用 ダブルクランプタイプ
通常単価(税別)
26,800円
税込単価
29,480円
通常出荷日：2日目

複合加工機用HSK-Tタイプツーリングシステム DDJN／DDNN。【特長】・ワンアクション形ダブルク...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

DCLN/DCMN/DDJN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプ

三菱マテリアル

DCLN/DCMN/DDJN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプ
通常価格(税別)： 26,800円 (税込価格：29,480円)

通常出荷日：2 日目

よく一緒に見られています

複合加工機用 角バイト取付け用ホルダ 外径・端面旋削用

三菱マテリアル

複合加工機用 角バイト取付け用ホルダ 外径・端面旋削用
通常価格(税別)： 34,974円 (税込価格：38,471円)

通常出荷日：2 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

DDJN／DDNN 複合加工機用 外径・倣い加工用 ダブルクランプタイプの詳細

DDJN イメージ

DDJN イメージ

DDNN イメージ

DDNN イメージ

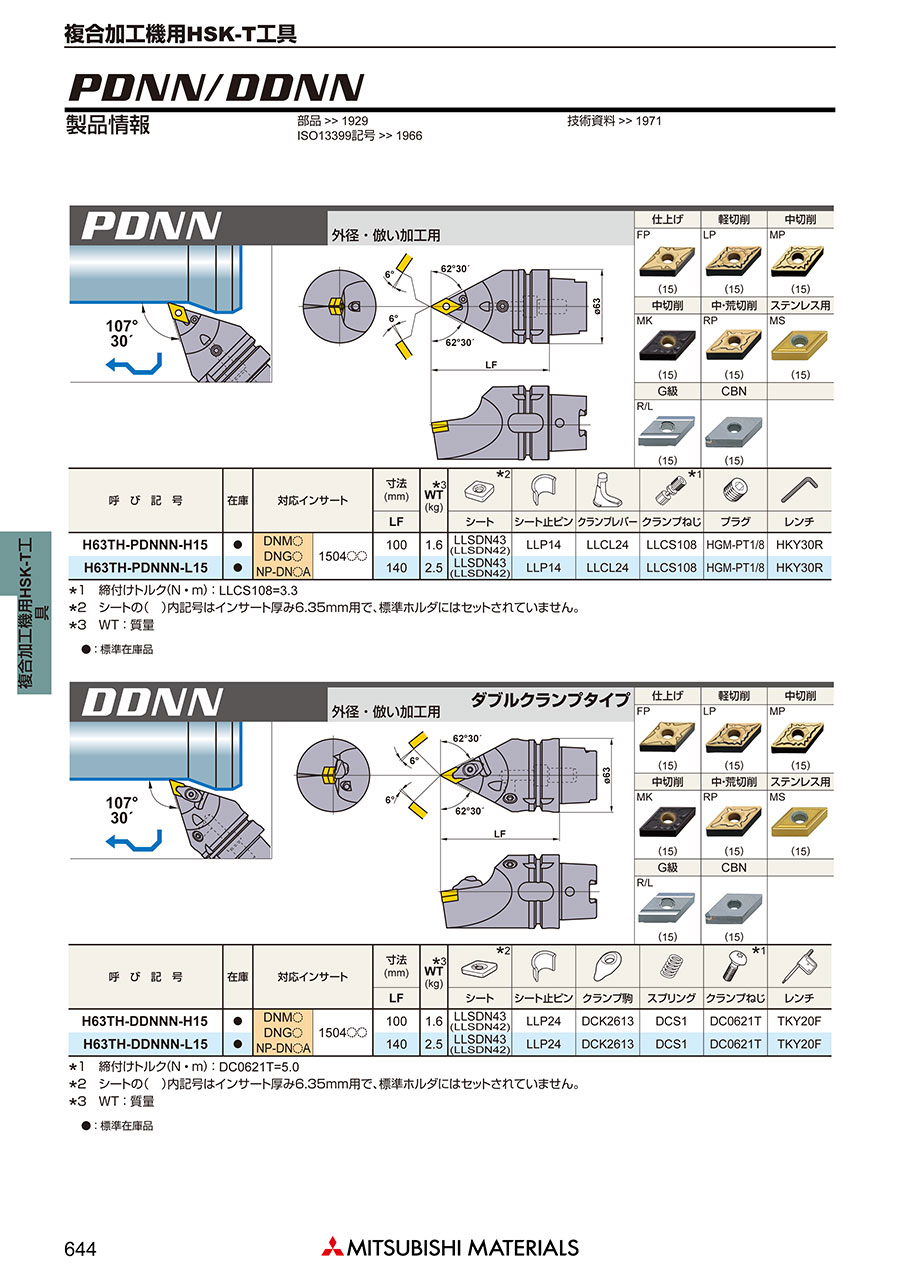

DDJN／DDNN 複合加工機用 外径・倣い加工用 ダブルクランプタイプの寸法

DDJNの寸法図

DDJNの寸法図

DDNNの寸法図

DDNNの寸法図

DDJN

呼び記号RL対応インサート寸法
（mm）		質量
（kg）		シート ※2シート止ピンクランプ駒スプリングクランプねじ ※1レンチ
LFWF
H63TH-DDJNR／L-DX15●●DNM○
DNG○
NP-DN○A		1504○○65451.2LLSDN43
（LLSDN42）		LLP24DCK2613DCS1DC0621TTKY20F

DDNN

呼び記号対応インサート寸法
（mm）		質量
（kg）		シート ※2シート止ピンクランプ駒スプリングクランプねじ ※1レンチ
LF
H63TH-DDNNN-H15DNM○
DNG○
NP-DN○A		1504○○1001.6LLSDN43
（LLSDN42）		LLP24DCK2613DCS1DC0621TTKY20F
H63TH-DDNNN-L151402.5LLSDN43
（LLSDN42）		LLP24DCK2613DCS1DC0621TTKY20F
  • ※1締付けトルク（N・m）：DC0621T=5.0
  • ※2シートの（）内記号はインサート厚み6.35mm用で、標準ホルダにはセットされていません。

型番リスト

表示件数
  • 1
    • 型番
    H63TH-DDJNL-DX15
    H63TH-DDJNR-DX15
    H63TH-DDNNN-H15
    H63TH-DDNNN-L15

    勝手

    切込み角

    全長

    (mm)

    適合チップ

    		最小発注数量
    左
    J：93°（オフセットあり）
    63
    DN○M1504○○、DN○G1504○○、DN○A1504○○、DNMX1504○○
    1個
    右
    J：93°（オフセットあり）
    63
    DN○M1504○○、DN○G1504○○、DN○A1504○○、DNMX1504○○
    1個
    なし
    H：107.5°（オフセットあり）
    100
    DN○M1504○○、DN○G1504○○、DN○A1504○○
    1個
    なし
    H：107.5°（オフセットあり）
    140
    DN○M1504○○、DN○G1504○○、DN○A1504○○
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,800円
    ( 29,480円 )
    2日目
    26,800円
    ( 29,480円 )
    2日目
    26,800円
    ( 29,480円 )
    2日目
    26,800円
    ( 29,480円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    複合加工機用HSK-Tタイプツーリングシステム DDJN／DDNN。
    【特長】
    ・ワンアクション形ダブルクランプ機構採用。
    ・防振性と切屑排出性向上。
    ・特殊表面処理の採用。
    ・両端トルクス穴付クランプネジ。
    【用途】
    ・外径・倣い加工用ホルダ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
