三菱マテリアル

DCLN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプ

DCLN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプ
通常単価(税別)
36,113円
税込単価
39,724円
通常出荷日：2日目

複合加工機用HSK-Tタイプツーリングシステム DCLN。【特長】・複合加工機とマシニングセンタで工具...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

SVPB 複合加工機用 端面・倣い加工用

三菱マテリアル

SVPB 複合加工機用 端面・倣い加工用
通常価格(税別)： 26,800円 (税込価格：29,480円)

通常出荷日：2 日目

よく一緒に見られています

複合加工機用 角バイト取付け用ホルダ 外径・端面旋削用

三菱マテリアル

複合加工機用 角バイト取付け用ホルダ 外径・端面旋削用
通常価格(税別)： 34,974円 (税込価格：38,471円)

通常出荷日：2 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

DCLN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプの詳細

DCLN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプ イメージ

DCLN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプ イメージ

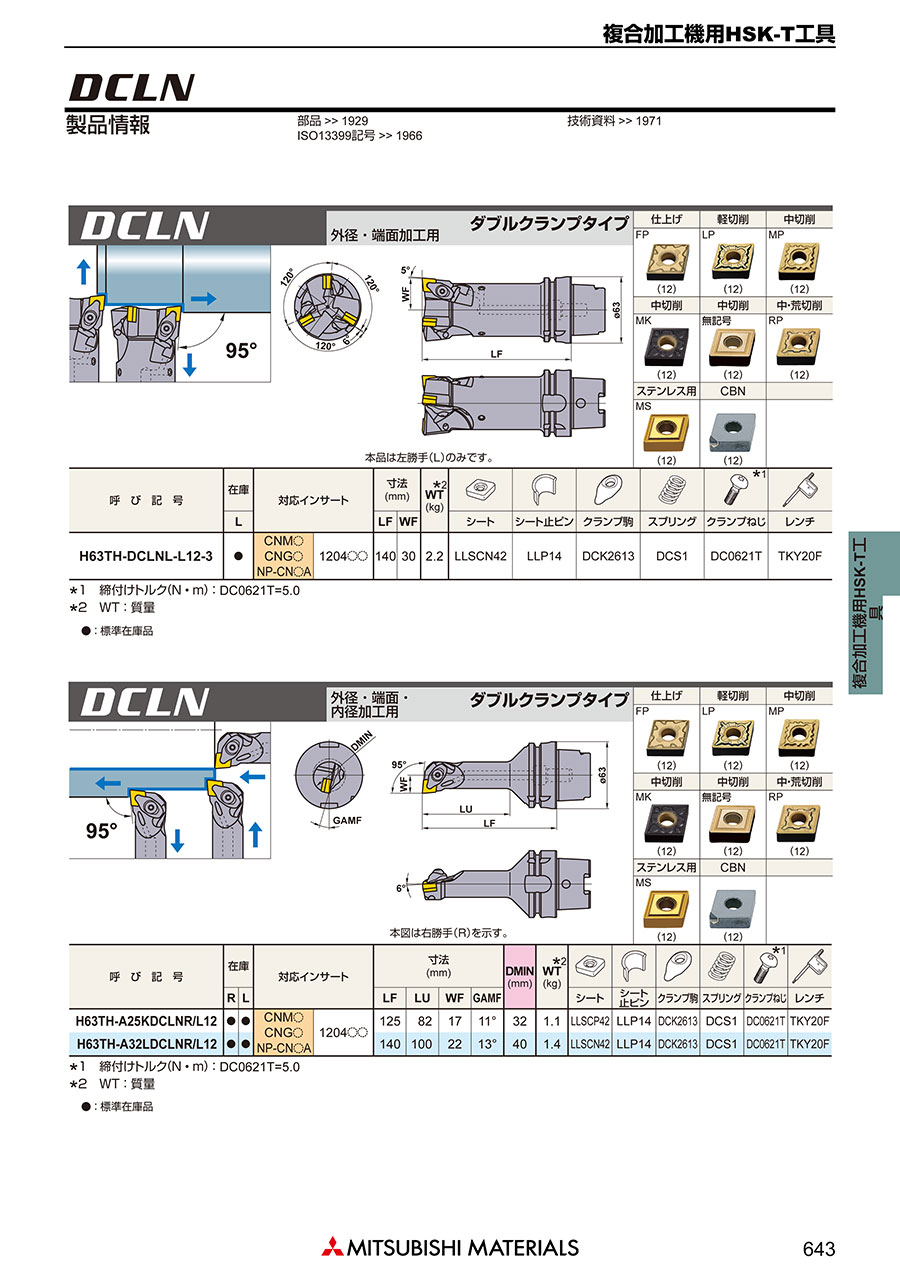

DCLN 複合加工機用 外径・端面・内径加工用 ダブルクランプタイプの寸法

寸法図

寸法図

呼び記号L対応インサート寸法
（mm）		DMIN
（mm）		質量
（kg）
LFLUWFGAMF
H63TH-A25KDCLNR／L12●CNM○
CNG○
NP-CN○A		1204○○125821711°321.1
H63TH-A32LDCLNR／L12●1401002213°401.4
  • 締付けトルク（N・m）：DC0621T=5.0

型番リスト

表示件数
  • 1
    • 型番
    H63TH-A25KDCLNL12
    H63TH-A32LDCLNL12

    全長

    (mm)

    シート

    		最小発注数量
    125
    LLSCP42
    1個
    140
    LLSCN42
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    36,113円
    ( 39,724円 )
    2日目
    36,113円
    ( 39,724円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    複合加工機用HSK-Tタイプツーリングシステム DCLN。
    【特長】
    ・複合加工機とマシニングセンタで工具の共有化を実現。
    ・ターニング加工に適したはめあい公差。
    ・複合加工機に最適なストレートタイプツール。
    ・ワンアクション形ダブルクランプタイプシリーズ追加。
    ・1本のツールに同形のターニングインサートを3個装着。
    ・両端トルクス穴付クランプネジ。
    【用途】
    ・外径・端面・内径加工用ホルダ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
