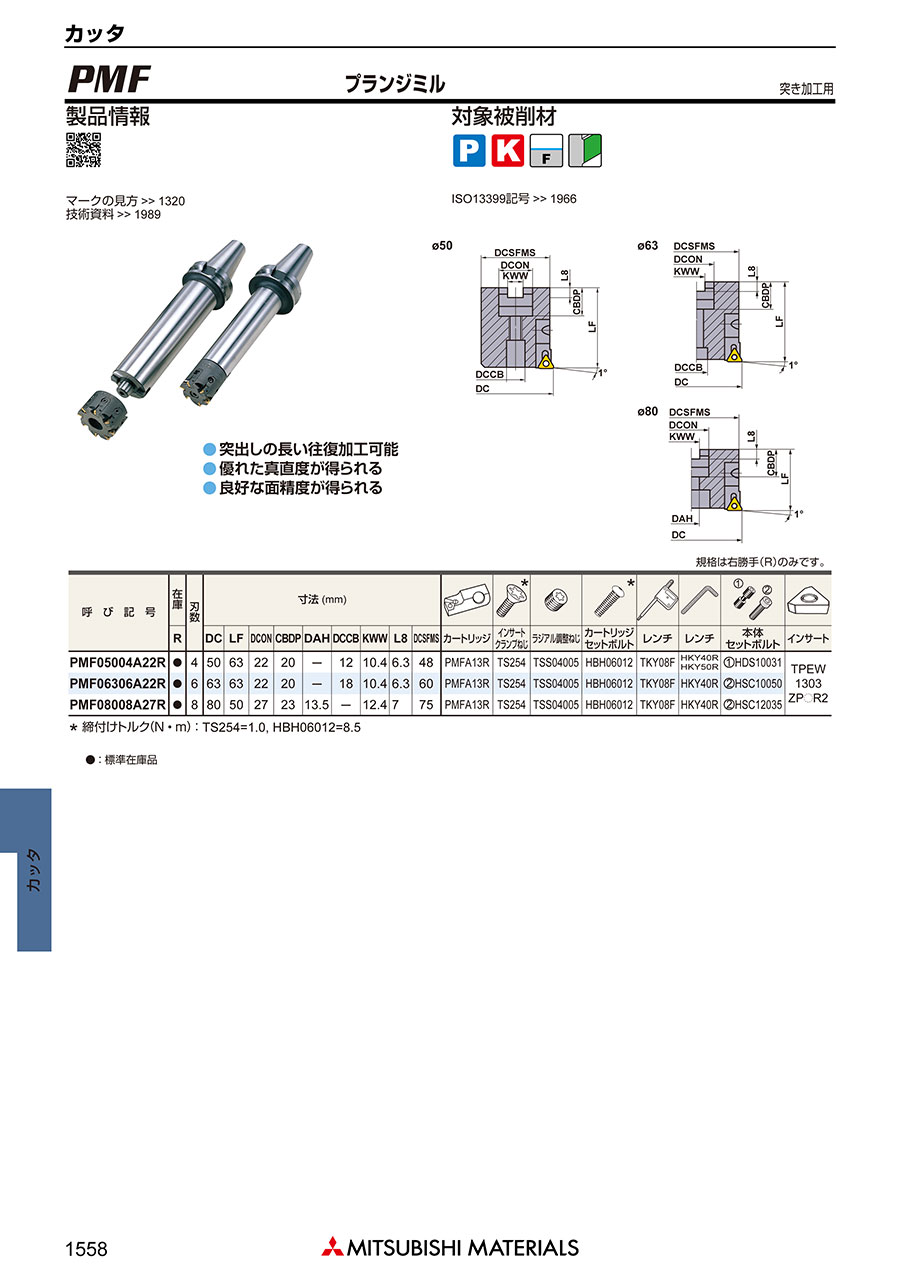

金型の「深い縦面加工」に最適な突き加工用 PMF。【特長】・突出しの長い往復加工可能。・優れた真直度が...
詳細を確認

突き加工用 PMF イメージ



■理論仕上げ面あらさ

■切削性能
普通鋳鉄(FC300)

| 使用工具 | プランジミルPMF(φ80, 8枚刃): MB710 | ハイス製ロングエンドミル(φ56, 6枚刃) | |||
|---|---|---|---|---|---|
| 切 削 条 件 | 切削速度(m/min) | 1,507.2 | 9.7 | ||
| テーブル送り(mm/min) | 6,000(17.2*) | 41.25 | |||
| 切込み(mm) | 0.1 | 0.1 | |||
| 切削長(mm) | 305 | 305 | |||
| ピックフィード(mm) | 1.0 | - | |||
| 切削油剤 | 乾式 | 乾式 | |||
| 結果 | 面のたおれ(μm) | 3 | 157 | ||
| 面精度 (μm) | 垂直方向 | 4 | 19 | ||
| 水平方向 | 4 | 15 | |||
| コメント | ・ ハイス製エンドミルは加工精度向上のため、数回のゼロカットが必要であった。 ・ プランジミルPMFは1回の加工で良好な仕上げ面が得られた。 | ||||
*プランジミルの横方向の送り速度。工具がワークの上下で空転しながら横送りされている間を含んでいます。



●工具回転速度(min-1)=(1,000×切削速度)÷(3.14×工具の切れ刃径)
●機械のテーブル送り(mm/min)=1刃当たりの送り×工具の刃数×工具回転速度
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,537円 ( 62,191円 ) | 2日目 |
77,281円 ( 85,009円 ) | 2日目 |
101,273円 ( 111,400円 ) | 2日目 |
金型の「深い縦面加工」に最適な突き加工用 PMF。
【特長】
・突出しの長い往復加工可能。
・優れた真直度が得られる。
・良好な面精度が得られる。
・高速+高送り+往復による高能率加工が可能。
・手仕上げ不要の高精度加工や突出しの長い往復運動が可能。
【用途】
・金型用竪壁仕上げ加工。
通常価格、通常出荷日が表示と異なる場合がございます
