三菱マテリアル

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル

カタログ

通常単価(税別): 8,777円～12,700円

税込単価: 9,655円～13,970円

通常出荷日：2日目

【特長】・新開発の｢CRNコーティング｣を採用したロングネックラジアスタイプのエンドミル

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

高硬度で高密着性

これまでにない、より高硬度で高密着力のCRNコーティングを開発しました。
このため、優れた耐摩耗性を発揮し、シャープエッジを長時間維持することができます。

-	CRN	（Al,Ti）N	超硬
硬さ（HV）	2,000	2,800	1,500
密着力^※	80	80	-

※密着力：スクラッチテストの臨界荷重

高温で優れた潤滑性

高温でも銅に対する摩擦係数が小さく、耐溶着性に優れています。このため、銅の高速ドライ切削においても優れた潤滑性を発揮し、良好な仕上面精度を長時間維持します。

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル製品特長

高温での摩擦係数（600℃）

性能・試験情報

銅電極加工用エンドミルシリーズの切削性能のご紹介

切削事例 1：良好な仕上面

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報1

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報2

エンドミル	CRN-2MB R3
被削材	純銅
回転速度	13,000min^-1（77m/min）
送り速度	3,900mm/min（0.15mm/t）
切削方式	ダウンカット、エアブロー

切削事例 2：他社品に比べ、2倍以上の長寿命を達成

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報3

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報4

軸方向切込み＝1.0mm
径方向切込み＝7.5mm

エンドミル	CRN-2MRB φ10×R0.5
被削材	純銅
回転速度	4,500min^-1（141m/min）
送り速度	900mm/min（0.1mm/t）
切削方式	等高線切削、エマルション

切削事例 3：高速ドライ切削における切削性能比較

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報5

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報6

エンドミル	CRN-2MB R3
被削材	純銅
回転速度	13,000min^-1（231m/min）
送り速度	2,600mm/min（0.1mm/t）
切削方式	ダウンカット、エアブロー

切削事例 4：ウェット加工における切削性能比較

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報7

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル性能・試験情報8

エンドミル	CRN-2XLB R1
被削材	純銅
回転速度	16,000min^-1（MAX101m/min）
送り速度	1,600mm/min（0.05mm/t）
切削方式	ダウンカット、エマルション

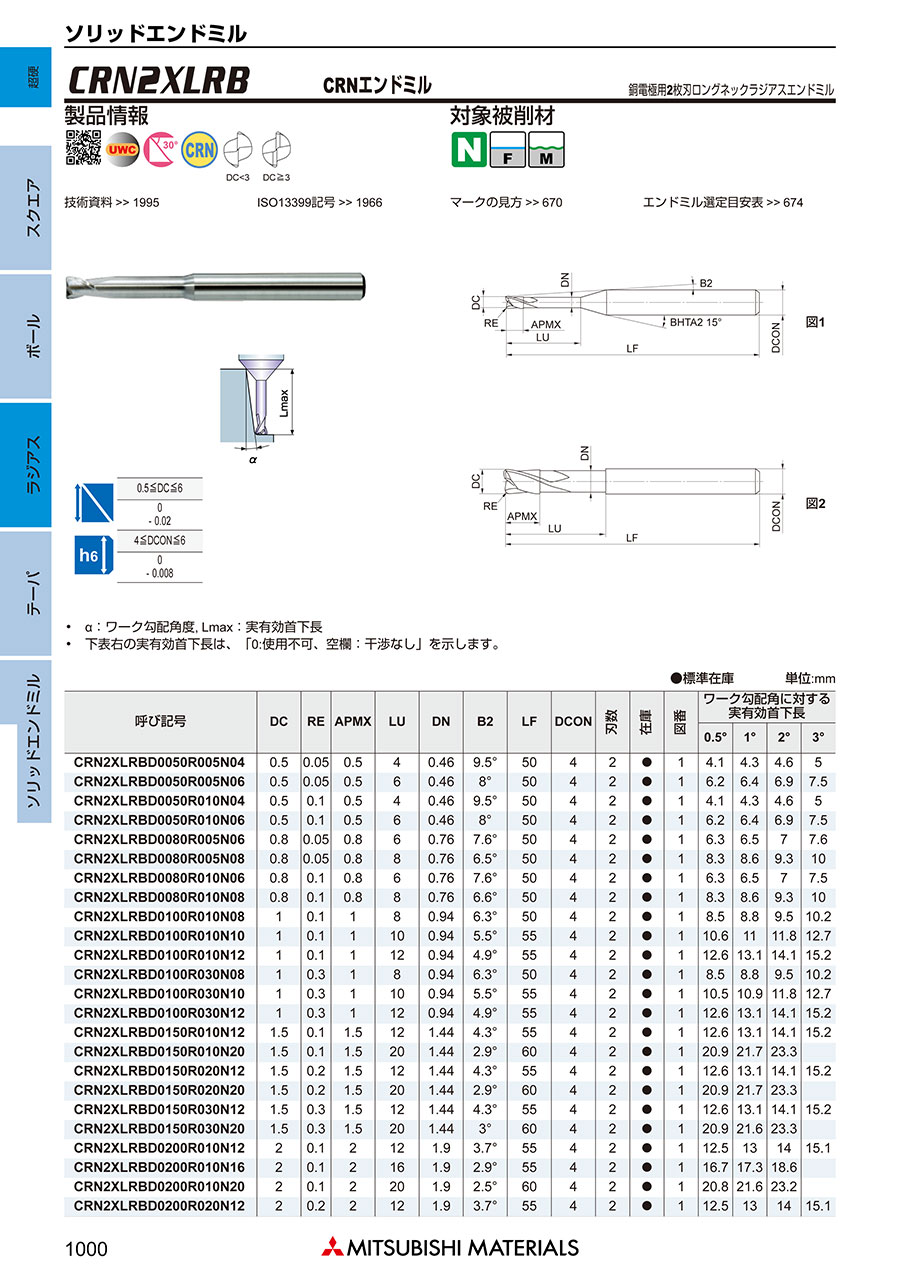

外形図

図1

図2

CRN2XLRB 銅電極加工用2枚刃CRNコートロングネックラジアスエンドミル外形図3

ワーク勾配角に対する実有効首下長

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

■溝切削

D：エンドミル外径

■等高線切削

切削条件時の注意

1）機械や加工物取付けの剛性がない場合、びびり・異常音が発生する場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。また、加工精度を重視される場合は、送り速度を下げて使用されることを推奨します。
2）回転速度を下げてご使用される場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。
3）突出し長さ（加工深さ）・取代・機械によって、かなり条件に差が出る場合がありますので、上表は目安としてください。

選定サポート情報

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.5	0.5	0.05	4	4	50	15	0.46	4.1	4.3	4.6	5	1個
0.5	0.5	0.1	4	4	50	15	0.46	4.1	4.3	4.6	5	1個
1	1	0.1	8	4	50	15	0.94	8.5	8.8	9.5	10.2	1個
1	1	0.3	8	4	50	15	0.94	8.5	8.8	9.5	10.2	1個
1	1	0.3	12	4	55	15	0.94	12.6	13.1	14.1	15.2	1個
1.5	1.5	0.2	12	4	55	15	1.44	12.6	13.1	14.1	15.2	1個
1.5	1.5	0.3	12	4	55	15	1.44	12.6	13.1	14.1	15.2	1個
2	2	0.1	12	4	55	15	1.9	12.5	13	14	15.1	1個
2	2	0.2	12	4	55	15	1.9	12.5	13	14	15.1	1個
2	2	0.2	16	4	55	15	1.9	16.7	17.3	18.6	干渉なし	1個
2	2	0.2	20	4	60	15	1.9	20.8	21.5	23.2	干渉なし	1個
2	2	0.3	12	4	55	15	1.9	12.5	13	13.9	15	1個
2	2	0.3	16	4	55	15	1.9	16.7	17.3	18.5	干渉なし	1個
2	2	0.5	12	4	55	15	1.9	12.5	13	13.9	15	1個
3	3	0.2	20	6	65	15	2.9	20.8	21.5	23.2	干渉なし	1個
3	3	0.3	20	6	65	15	2.9	20.8	21.5	23.1	干渉なし	1個
3	3	0.5	20	6	65	15	2.9	20.8	21.5	23.1	干渉なし	1個
4	4	0.2	20	6	65	15	3.9	20.8	21.5	23.2	干渉なし	1個
4	4	0.3	20	6	65	15	3.9	20.8	21.5	23.1	干渉なし	1個
4	4	0.5	20	6	65	15	3.9	20.8	21.5	23.1	干渉なし	1個
6	6	0.2	30	6	70	-	5.85	干渉なし	干渉なし	干渉なし	干渉なし	1個
6	6	0.3	30	6	70	-	5.85	干渉なし	干渉なし	干渉なし	干渉なし	1個
6	6	0.5	30	6	70	-	5.85	干渉なし	干渉なし	干渉なし	干渉なし	1個
6	6	1	30	6	70	-	5.85	干渉なし	干渉なし	干渉なし	干渉なし	1個

通常単価(税別) (税込単価)	通常出荷日

8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
8,777円 ( 9,655円 )	2日目
9,187円 ( 10,106円 )	2日目
9,187円 ( 10,106円 )	2日目
9,187円 ( 10,106円 )	2日目
9,876円 ( 10,864円 )	2日目
9,876円 ( 10,864円 )	2日目
9,876円 ( 10,864円 )	2日目
12,700円 ( 13,970円 )	2日目
12,700円 ( 13,970円 )	2日目
12,700円 ( 13,970円 )	2日目
12,700円 ( 13,970円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・新開発の｢CRNコーティング｣を採用したロングネックラジアスタイプのエンドミル

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-CPR-N 銅電極用DLC超硬エンドミル高能率仕上げ用ロングネックラジアスタイプ
ユニオンツール
UDCRRS 6枚刃/10枚刃超硬合金・硬脆材加工用荒加工専用ロングネックラジアスエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
