三菱マテリアル

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル
通常単価(税別)
7,575円～14,673円
税込単価
8,333円～16,140円
通常出荷日：2日目

CRN-2XLB 「CRNコーティング」を採用したロングネックタイプのボールエンドミルです。

  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が61型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

高硬度で高密着性

これまでにない、より高硬度で高密着力のCRNコーティングを開発しました。
このため、優れた耐摩耗性を発揮し、シャープエッジを長時間維持することができます。
-CRN（Al,Ti）N超硬
硬さ（HV）2,0002,8001,500
密着力※8080-
※密着力：スクラッチテストの臨界荷重

高温で優れた潤滑性

高温でも銅に対する摩擦係数が小さく、耐溶着性に優れています。このため、銅の高速ドライ切削においても優れた潤滑性を発揮し、良好な仕上面精度を長時間維持します。
CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 製品特長

高温での摩擦係数（600℃）

性能・試験情報

銅電極加工用エンドミルシリーズの切削性能のご紹介



切削事例 1：良好な仕上面

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報1
CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報2
エンドミルCRN-2MB R3
被削材純銅
回転速度13,000min-1（77m/min）
送り速度3,900mm/min（0.15mm/t）
切削方式ダウンカット、エアブロー

切削事例 2：他社品に比べ、2倍以上の長寿命を達成

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報3
CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報4

軸方向切込み＝1.0mm
径方向切込み＝7.5mm

エンドミルCRN-2MRB φ10×R0.5
被削材純銅
回転速度4,500min-1（141m/min）
送り速度900mm/min（0.1mm/t）
切削方式等高線切削、エマルション


切削事例 3：高速ドライ切削における切削性能比較

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報5
CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報6
エンドミルCRN-2MB R3
被削材純銅
回転速度13,000min-1（231m/min）
送り速度2,600mm/min（0.1mm/t）
切削方式ダウンカット、エアブロー

切削事例 4：ウェット加工における切削性能比較

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報7
CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 性能・試験情報8
エンドミルCRN-2XLB R1
被削材純銅
回転速度16,000min-1（MAX101m/min）
送り速度1,600mm/min（0.05mm/t）
切削方式ダウンカット、エマルション

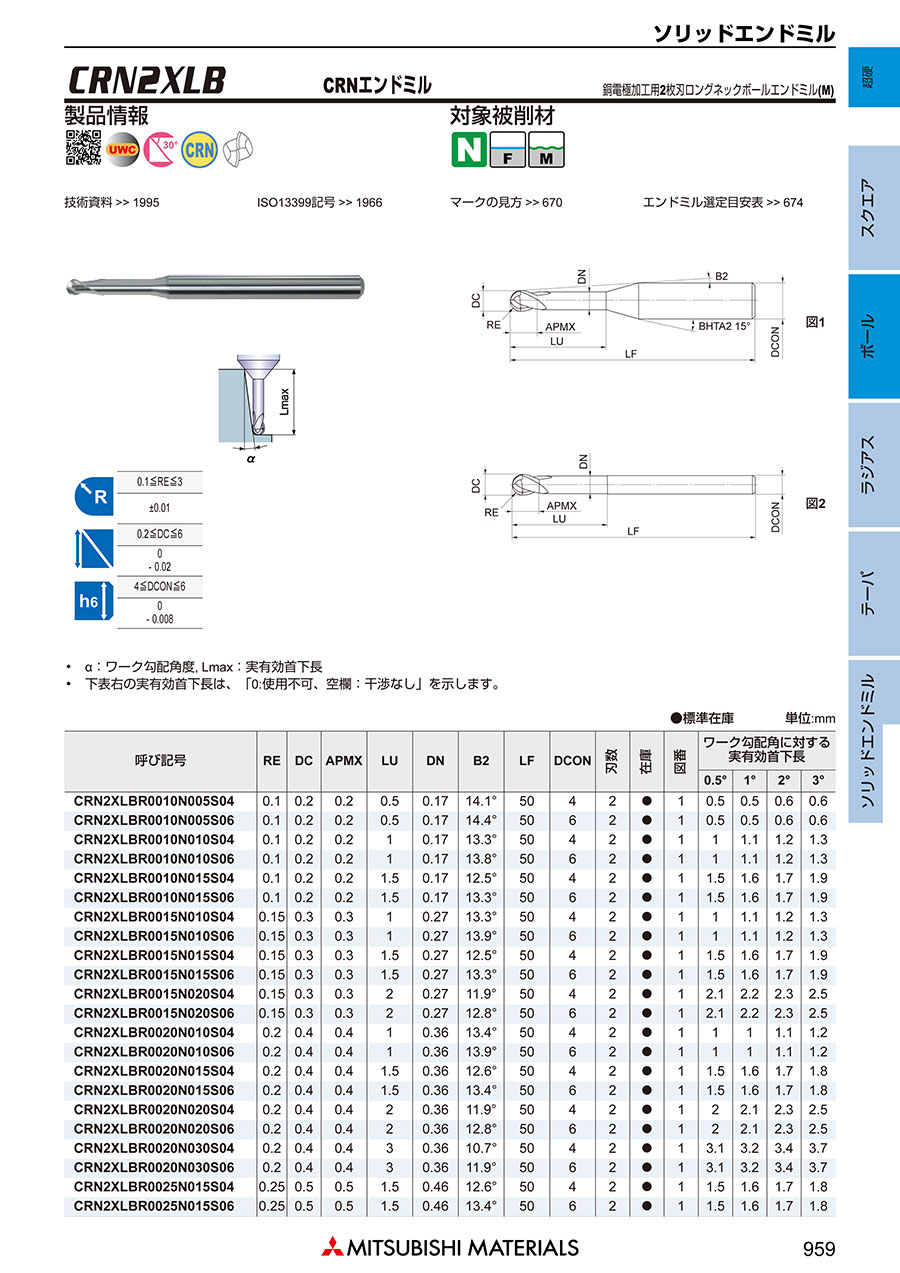

外形図

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 外形図1

図1

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 外形図2

図2

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル ワーク勾配角

ワーク勾配角に対する実有効首下長





推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 切削条件表

切削条件時の注意

1）機械や加工物取付けの剛性がない場合、びびり・異常音が発生する場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。また、加工精度を重視される場合は、送り速度を下げて使用されることを推奨します。
2）突出し長さ（加工深さ）・取り代・機械によって、かなり条件に差が出る場合がありますので、上表は目安としてください。
3）切込みが小さい場合、回転速度と送り速度をさらに上げることができます。



選定サポート情報

CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル 選定サポート情報

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    注文停止中
    CRN2XLBR0015N010S04
    注文停止中
    CRN2XLBR0015N015S04
    注文停止中
    CRN2XLBR0015N020S04
    注文停止中
    CRN2XLBR0020N010S04
    注文停止中
    CRN2XLBR0020N015S04
    注文停止中
    CRN2XLBR0020N020S04
    注文停止中
    CRN2XLBR0020N030S04
    注文停止中
    CRN2XLBR0025N015S04
    注文停止中
    CRN2XLBR0025N020S04
    注文停止中
    CRN2XLBR0025N030S04
    注文停止中
    CRN2XLBR0025N030S06
    注文停止中
    CRN2XLBR0025N040S04
    注文停止中
    CRN2XLBR0025N060S04
    注文停止中
    CRN2XLBR0025N080S04
    注文停止中
    CRN2XLBR0030N020S04
    注文停止中
    CRN2XLBR0030N040S04
    注文停止中
    CRN2XLBR0030N060S04
    注文停止中
    CRN2XLBR0030N080S04
    注文停止中
    CRN2XLBR0030N100S04
    注文停止中
    CRN2XLBR0040N020S04
    注文停止中
    CRN2XLBR0040N040S04
    注文停止中
    CRN2XLBR0040N060S04
    注文停止中
    CRN2XLBR0040N080S04
    注文停止中
    CRN2XLBR0040N100S04
    注文停止中
    CRN2XLBR0050N030S04
    注文停止中
    CRN2XLBR0050N040S04
    注文停止中
    CRN2XLBR0050N050S04
    注文停止中
    CRN2XLBR0050N050S06
    注文停止中
    CRN2XLBR0050N060S04
    注文停止中
    CRN2XLBR0050N060S06
    注文停止中
    CRN2XLBR0050N080S04
    注文停止中
    CRN2XLBR0050N080S06
    注文停止中
    CRN2XLBR0050N100S04
    注文停止中
    CRN2XLBR0050N120S04
    注文停止中
    CRN2XLBR0050N160S04
    注文停止中
    CRN2XLBR0050N200S04
    注文停止中
    CRN2XLBR0075N080S04
    注文停止中
    CRN2XLBR0075N080S06
    注文停止中
    CRN2XLBR0075N100S04
    注文停止中
    CRN2XLBR0075N100S06
    注文停止中
    CRN2XLBR0075N160S04
    注文停止中
    CRN2XLBR0100N080S04
    注文停止中
    CRN2XLBR0100N100S04
    注文停止中
    CRN2XLBR0100N100S06
    注文停止中
    CRN2XLBR0100N120S04
    注文停止中
    CRN2XLBR0100N120S06
    注文停止中
    CRN2XLBR0100N140S06
    注文停止中
    CRN2XLBR0100N160S04
    注文停止中
    CRN2XLBR0100N200S04
    注文停止中
    CRN2XLBR0100N250S06
    注文停止中
    CRN2XLBR0100N300S06
    注文停止中
    CRN2XLBR0150N160S06
    注文停止中
    CRN2XLBR0150N250S06
    注文停止中
    CRN2XLBR0150N350S06
    注文停止中
    CRN2XLBR0200N160S06
    注文停止中
    CRN2XLBR0200N200S06
    注文停止中
    CRN2XLBR0200N300S06
    注文停止中
    CRN2XLBR0200N400S06
    注文停止中
    CRN2XLBR0250N200S06
    注文停止中
    CRN2XLBR0300N300S06

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    首下長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    首部勾配

    (°)

    首径

    (mm)

    ワーク勾配角に対する実有効長 30′

    (mm)

    ワーク勾配角に対する実有効長 1°

    (mm)

    ワーク勾配角に対する実有効長 2°

    (mm)

    ワーク勾配角に対する実有効長 3°

    (mm)

    		最小発注数量
    0.3
    0.3
    0.15
    1
    4
    50
    15
    0.27
    1
    1.1
    1.2
    1.3
    1個
    0.3
    0.3
    0.15
    1.5
    4
    50
    15
    0.27
    1.5
    1.6
    1.7
    1.9
    1個
    0.3
    0.3
    0.15
    2
    4
    50
    15
    0.27
    2.1
    2.2
    2.3
    2.5
    1個
    0.4
    0.4
    0.2
    1
    4
    50
    15
    0.36
    1
    1
    1.1
    1.2
    1個
    0.4
    0.4
    0.2
    1.5
    4
    50
    15
    0.36
    1.5
    1.6
    1.7
    1.8
    1個
    0.4
    0.4
    0.2
    2
    4
    50
    15
    0.36
    2
    2.1
    2.3
    2.5
    1個
    0.4
    0.4
    0.2
    3
    4
    50
    15
    0.36
    3.1
    3.2
    3.4
    3.7
    1個
    0.5
    0.5
    0.25
    1.5
    4
    50
    15
    0.46
    1.5
    1.6
    1.7
    1.8
    1個
    0.5
    0.5
    0.25
    2
    4
    50
    15
    0.46
    2
    2.1
    2.3
    2.4
    1個
    0.5
    0.5
    0.25
    3
    4
    50
    15
    0.46
    3.1
    3.2
    3.4
    3.7
    1個
    0.5
    0.5
    0.25
    3
    6
    50
    15
    0.46
    3.1
    3.2
    3.4
    3.7
    1個
    0.5
    0.5
    0.25
    4
    4
    50
    15
    0.46
    4.1
    4.3
    4.6
    4.9
    1個
    0.5
    0.5
    0.25
    6
    4
    50
    15
    0.46
    6.2
    6.4
    6.9
    7.4
    1個
    0.5
    0.5
    0.25
    8
    4
    50
    15
    0.46
    8.3
    8.5
    9.2
    9.9
    1個
    0.6
    0.6
    0.3
    2
    4
    50
    15
    0.56
    2.1
    2.2
    2.3
    2.5
    1個
    0.6
    0.6
    0.3
    4
    4
    50
    15
    0.56
    4.2
    4.3
    4.6
    5
    1個
    0.6
    0.6
    0.3
    6
    4
    50
    15
    0.56
    6.3
    6.5
    6.9
    7.5
    1個
    0.6
    0.6
    0.3
    8
    4
    50
    15
    0.56
    8.3
    8.6
    9.2
    10
    1個
    0.6
    0.6
    0.3
    10
    4
    50
    15
    0.56
    10.4
    10.8
    11.5
    12.5
    1個
    0.8
    0.8
    0.4
    2
    4
    50
    15
    0.76
    2.1
    2.2
    2.3
    2.5
    1個
    0.8
    0.8
    0.4
    4
    4
    50
    15
    0.76
    4.2
    4.3
    4.6
    5
    1個
    0.8
    0.8
    0.4
    6
    4
    50
    15
    0.76
    6.3
    6.5
    6.9
    7.5
    1個
    0.8
    0.8
    0.4
    8
    4
    50
    15
    0.76
    8.3
    8.6
    9.2
    10
    1個
    0.8
    0.8
    0.4
    10
    4
    50
    15
    0.76
    10.4
    10.8
    11.5
    12.4
    1個
    1
    1
    0.5
    3
    4
    50
    15
    0.94
    3.2
    3.3
    3.6
    3.9
    1個
    1
    1
    0.5
    4
    4
    50
    15
    0.94
    4.2
    4.4
    4.8
    5.2
    1個
    1
    1
    0.5
    5
    4
    50
    15
    0.94
    5.3
    5.5
    6
    6.4
    1個
    1
    1
    0.5
    5
    6
    50
    15
    0.94
    5.3
    5.5
    6
    6.4
    1個
    1
    1
    0.5
    6
    4
    50
    15
    0.94
    6.3
    6.6
    7.1
    7.7
    1個
    1
    1
    0.5
    6
    6
    50
    15
    0.94
    6.3
    6.6
    7.1
    7.7
    1個
    1
    1
    0.5
    8
    4
    50
    15
    0.94
    8.4
    8.8
    9.4
    10.2
    1個
    1
    1
    0.5
    8
    6
    50
    15
    0.94
    8.4
    8.8
    9.4
    10.2
    1個
    1
    1
    0.5
    10
    4
    50
    15
    0.94
    10.5
    10.9
    11.7
    12.6
    1個
    1
    1
    0.5
    12
    4
    50
    15
    0.94
    12.6
    13.1
    14
    15.1
    1個
    1
    1
    0.5
    16
    4
    55
    15
    0.94
    16.8
    17.4
    18.6
    20.1
    1個
    1
    1
    0.5
    20
    4
    55
    15
    0.94
    20.9
    21.6
    23.2
    25.1
    1個
    1.5
    1.5
    0.75
    8
    4
    50
    15
    1.44
    8.4
    8.8
    9.4
    10.1
    1個
    1.5
    1.5
    0.75
    8
    6
    50
    15
    1.44
    8.4
    8.8
    9.4
    10.1
    1個
    1.5
    1.5
    0.75
    10
    4
    50
    15
    1.44
    10.5
    10.9
    11.7
    12.6
    1個
    1.5
    1.5
    0.75
    10
    6
    50
    15
    1.44
    10.5
    10.9
    11.7
    12.6
    1個
    1.5
    1.5
    0.75
    16
    4
    55
    15
    1.44
    16.8
    17.3
    18.6
    20
    1個
    2
    2
    1
    8
    4
    50
    15
    1.9
    8.3
    8.7
    9.2
    9.9
    1個
    2
    2
    1
    10
    4
    50
    15
    1.9
    10.4
    10.8
    11.5
    12.4
    1個
    2
    2
    1
    10
    6
    50
    15
    1.9
    10.4
    10.8
    11.5
    12.4
    1個
    2
    2
    1
    12
    4
    50
    15
    1.9
    12.5
    12.9
    13.8
    14.9
    1個
    2
    2
    1
    12
    6
    50
    15
    1.9
    12.5
    12.9
    13.8
    14.9
    1個
    2
    2
    1
    14
    6
    55
    15
    1.9
    14.6
    15.1
    16.1
    17.4
    1個
    2
    2
    1
    16
    4
    55
    15
    1.9
    16.7
    17.2
    18.4
    19.9
    1個
    2
    2
    1
    20
    4
    60
    15
    1.9
    20.8
    21.5
    23
    干渉なし
    1個
    2
    2
    1
    25
    6
    65
    15
    1.9
    26
    26.8
    28.8
    31
    1個
    2
    2
    1
    30
    6
    70
    15
    1.9
    31.1
    32.2
    34.5
    37.3
    1個
    3
    3
    1.5
    16
    6
    60
    15
    2.9
    16.6
    17.2
    18.4
    19.7
    1個
    3
    3
    1.5
    25
    6
    70
    15
    2.9
    26
    26.8
    28.7
    干渉なし
    1個
    3
    3
    1.5
    35
    6
    80
    15
    2.9
    36.3
    37.5
    40.2
    干渉なし
    1個
    4
    4
    2
    16
    6
    70
    15
    3.9
    16.6
    17.1
    18.3
    19.6
    1個
    4
    4
    2
    20
    6
    70
    15
    3.9
    20.8
    21.4
    22.9
    干渉なし
    1個
    4
    4
    2
    30
    6
    70
    15
    3.9
    31.1
    32.1
    干渉なし
    干渉なし
    1個
    4
    4
    2
    40
    6
    90
    15
    3.9
    41.4
    42.8
    干渉なし
    干渉なし
    1個
    5
    5
    2.5
    20
    6
    70
    15
    4.9
    20.7
    21.4
    干渉なし
    干渉なし
    1個
    6
    6
    3
    30
    6
    80
    -
    5.85
    干渉なし
    干渉なし
    干渉なし
    干渉なし
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,771円
    ( 12,948円 )
    2日目
    11,653円
    ( 12,818円 )
    2日目
    11,653円
    ( 12,818円 )
    2日目
    7,886円
    ( 8,675円 )
    2日目
    7,965円
    ( 8,762円 )
    2日目
    7,886円
    ( 8,675円 )
    2日目
    9,014円
    ( 9,915円 )
    2日目
    7,886円
    ( 8,675円 )
    2日目
    7,965円
    ( 8,762円 )
    2日目
    7,886円
    ( 8,675円 )
    2日目
    9,172円
    ( 10,089円 )
    2日目
    8,242円
    ( 9,066円 )
    2日目
    8,242円
    ( 9,066円 )
    2日目
    8,242円
    ( 9,066円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    8,804円
    ( 9,684円 )
    2日目
    8,500円
    ( 9,350円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    8,500円
    ( 9,350円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    8,500円
    ( 9,350円 )
    2日目
    10,264円
    ( 11,290円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,859円
    ( 8,645円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    7,575円
    ( 8,333円 )
    2日目
    8,500円
    ( 9,350円 )
    2日目
    10,264円
    ( 11,290円 )
    2日目
    7,859円
    ( 8,645円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    7,837円
    ( 8,621円 )
    2日目
    8,219円
    ( 9,041円 )
    2日目
    8,403円
    ( 9,243円 )
    2日目
    8,403円
    ( 9,243円 )
    2日目
    8,403円
    ( 9,243円 )
    2日目
    9,521円
    ( 10,473円 )
    2日目
    14,673円
    ( 16,140円 )
    2日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    CRN-2XLB 「CRNコーティング」を採用したロングネックタイプのボールエンドミルです。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミルのレビュー
    4平均満足度：4.01件のレビュー
    銅電加工用
    4
    満足度：4.02023/02/24
    自社のマニシングにセットして使用しています。以前から使用しているものであり耐久性等についても問題ないと思います。機械との...もっと読む
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    CRN2XLB 銅電極加工用2枚刃CRNコートロングネックボールエンドミル
    2刃 銅・アルミ合金・プラスチック用ロングネック ボールエンド形 CRN-LN-EBD
    DLCLB DLCコート 2枚刃 銅電極加工用ロングネックボールエンドミル
    2刃ロングネック ボールエンド形 CRN-LN-EBD-4
    ＣｒＮコート超硬ロングネックボールエンドミル 銅電極加工用/2枚刃/スタブ/ロングネックタイプ
    銅電極加工用ロングネックボールエンドミル DRB230
    メーカー三菱マテリアルオーエスジーユニオンツールオーエスジーミスミ日進工具
    通常価格7,575円-10,997円 -3,453円 -8,867円 -2,380円 -4,863円 -
    通常出荷日2日目在庫品1日目〜2日目〜1日目〜在庫品1日目在庫品1日目〜
    加工用途（加工形状）側面 / 曲面 / 彫込み / R溝側面 / 曲面 / 彫込み / R溝側面 / 溝側面 / 曲面 / 彫込み / R溝側面 / 曲面 / 彫込み / R溝曲面
    工具材質超硬超硬超硬超硬超硬超硬
    被削材アルミ / 銅アルミ / 銅 / 樹脂銅アルミ / 銅 / 樹脂アルミ / 銅 / グラファイト / 樹脂アルミ / 銅 / 樹脂
    ねじれ角標準ネジレ(30～44°)標準ネジレ(30～44°)標準ネジレ(30～44°)標準ネジレ(30～44°)-標準ネジレ(30～44°)
    コーティング非鉄用（CrN）非鉄用（CrN）非鉄用（DLC）非鉄用（CrN）非鉄用（CrN）非鉄用（DLC）
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    超硬ロングネックボールエンドミルカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    超硬エンドミルに関連する通販・販売特集

    技術サポート窓口

    ツール用品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
