三菱マテリアル

CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M）

CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M）
通常単価(税別)
5,195円～17,289円
税込単価
5,715円～19,018円
通常出荷日：2日目～3日目

CRN-2MS 新開発の「CRNコーティング」の採用により、銅電極加工用として優れた耐溶着性を発揮

  • 再コーティングは、メーカーオリジナルコートとは異なります。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が21型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

高硬度で高密着性

これまでにない、より高硬度で高密着力のCRNコーティングを開発しました。
このため、優れた耐摩耗性を発揮し、シャープエッジを長時間維持することができます。
-CRN（Al,Ti）N超硬
硬さ（HV）2,0002,8001,500
密着力※8080-
※密着力：スクラッチテストの臨界荷重

高温で優れた潤滑性

高温でも銅に対する摩擦係数が小さく、耐溶着性に優れています。このため、銅の高速ドライ切削においても優れた潤滑性を発揮し、良好な仕上面精度を長時間維持します。
CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 製品特長

高温での摩擦係数（600℃）

性能・試験情報

銅電極加工用エンドミルシリーズの切削性能のご紹介



切削事例 1：良好な仕上面

CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報1
CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報2
エンドミルCRN-2MB R3
被削材純銅
回転速度13,000min-1（77m/min）
送り速度3,900mm/min（0.15mm/t）
切削方式ダウンカット、エアブロー

切削事例 2：他社品に比べ、2倍以上の長寿命を達成

CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報3
CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報4

軸方向切込み＝1.0mm
径方向切込み＝7.5mm

エンドミルCRN-2MRB φ10×R0.5
被削材純銅
回転速度4,500min-1（141m/min）
送り速度900mm/min（0.1mm/t）
切削方式等高線切削、エマルション


切削事例 3：高速ドライ切削における切削性能比較

CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報5
CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報6
エンドミルCRN-2MB R3
被削材純銅
回転速度13,000min-1（231m/min）
送り速度2,600mm/min（0.1mm/t）
切削方式ダウンカット、エアブロー

切削事例 4：ウェット加工における切削性能比較

CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報7
CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 性能・試験情報8
エンドミルCRN-2XLB R1
被削材純銅
回転速度16,000min-1（MAX101m/min）
送り速度1,600mm/min（0.05mm/t）
切削方式ダウンカット、エマルション

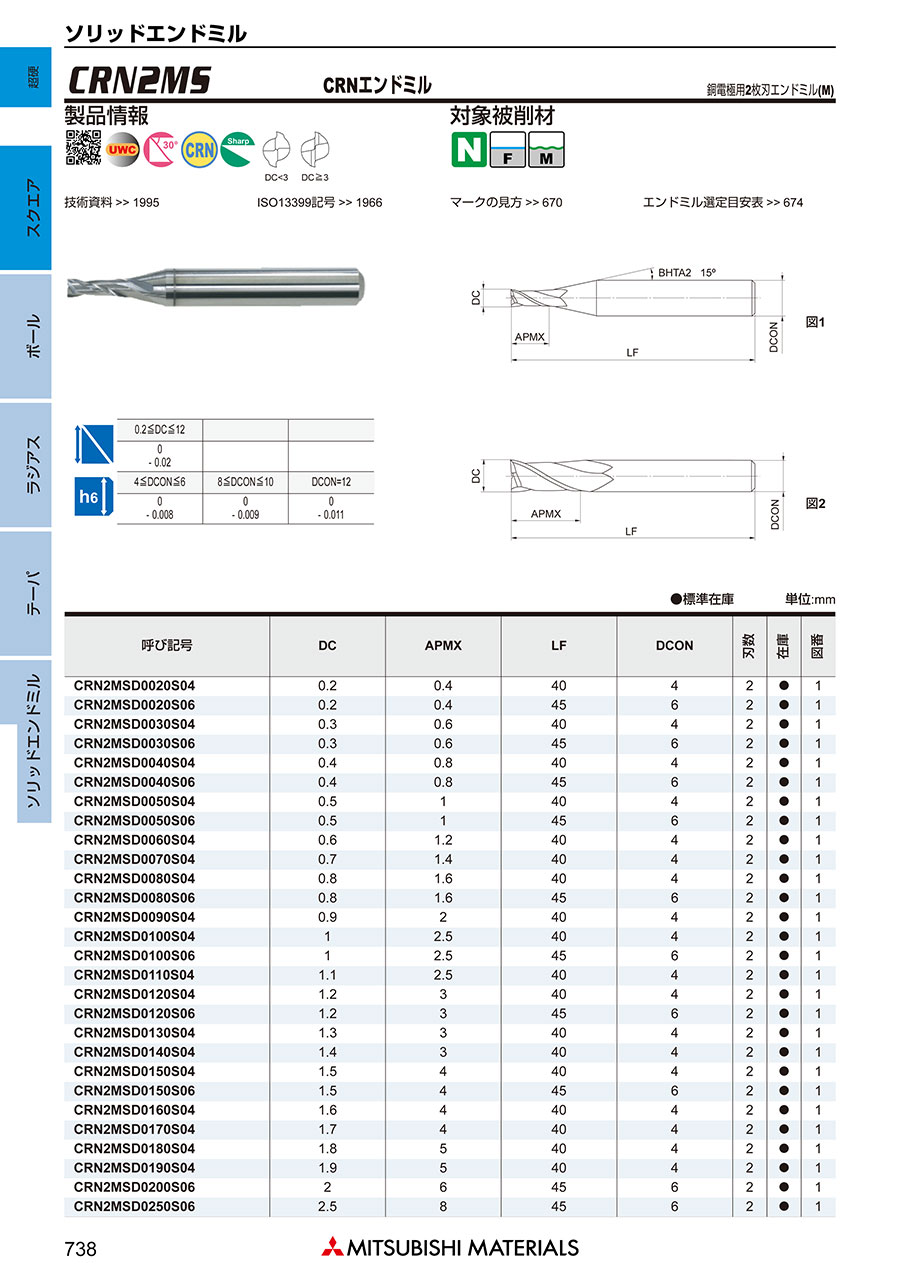

外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 切削条件表

切削条件時の注意

1）機械や加工物取付けの剛性がない場合やびびりが発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
2）縦送りでご使用される場合は、送り速度を上表の1/3以下としてください。



選定サポート情報

CRN2MS 銅電極加工用2枚刃CRNコートエンドミル（M） 選定サポート情報

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    CRN2MSD0020S04
    注文停止中
    CRN2MSD0030S04
    注文停止中
    CRN2MSD0040S04
    注文停止中
    CRN2MSD0050S04
    注文停止中
    CRN2MSD0060S04
    注文停止中
    CRN2MSD0070S04
    注文停止中
    CRN2MSD0080S04
    注文停止中
    CRN2MSD0100S04
    注文停止中
    CRN2MSD0100S06
    注文停止中
    CRN2MSD0150S04
    注文停止中
    CRN2MSD0150S06
    注文停止中
    CRN2MSD0170S04
    注文停止中
    CRN2MSD0200S06
    注文停止中
    CRN2MSD0250S06
    注文停止中
    CRN2MSD0300S06
    注文停止中
    CRN2MSD0400S06
    注文停止中
    CRN2MSD0500S06
    注文停止中
    CRN2MSD0600S06
    注文停止中
    CRN2MSD0800S08
    注文停止中
    CRN2MSD1000S10
    注文停止中
    CRN2MSD1200S12

    標準/追加工区分

    刃径

    (mm)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    首部勾配

    (°)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    		最小発注数量
    メーカー標準品
    0.2
    0.4
    4
    40
    15
    661-0013
    2D/3D
    1個
    メーカー標準品
    0.3
    0.6
    4
    40
    15
    661-0021
    2D/3D
    1個
    メーカー標準品
    0.4
    0.8
    4
    40
    15
    661-0030
    2D/3D
    1個
    メーカー標準品
    0.5
    1
    4
    40
    15
    -
    2D/3D
    1個
    メーカー標準品
    0.6
    1.2
    4
    40
    15
    -
    2D/3D
    1個
    メーカー標準品
    0.7
    1.4
    4
    40
    15
    -
    2D/3D
    1個
    メーカー標準品
    0.8
    1.6
    4
    40
    15
    -
    2D/3D
    1個
    メーカー標準品
    1
    2.5
    4
    40
    15
    -
    2D/3D
    1個
    メーカー標準品
    1
    2.5
    6
    45
    15
    661-0099
    2D/3D
    1個
    メーカー標準品
    1.5
    4
    4
    40
    15
    -
    2D/3D
    1個
    メーカー標準品
    1.5
    4
    6
    45
    15
    -
    2D/3D
    1個
    メーカー標準品
    1.7
    4
    4
    40
    15
    -
    2D/3D
    1個
    メーカー標準品
    2
    6
    6
    45
    15
    661-0145
    2D/3D
    1個
    メーカー標準品
    2.5
    8
    6
    45
    15
    661-0153
    2D/3D
    1個
    メーカー標準品
    3
    8
    6
    45
    15
    661-0161
    2D/3D
    1個
    メーカー標準品
    4
    11
    6
    45
    15
    661-0170
    2D/3D
    1個
    メーカー標準品
    5
    13
    6
    50
    15
    661-0188
    2D/3D
    1個
    メーカー標準品
    6
    13
    6
    50
    -
    661-0196
    2D/3D
    1個
    メーカー標準品
    8
    19
    8
    60
    -
    -
    2D/3D
    1個
    メーカー標準品
    10
    22
    10
    70
    -
    661-0218
    2D/3D
    1個
    メーカー標準品
    12
    26
    12
    75
    -
    -
    2D/3D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,963円
    ( 7,659円 )
    2日目
    6,963円
    ( 7,659円 )
    2日目
    6,963円
    ( 7,659円 )
    2日目
    6,525円
    ( 7,178円 )
    2日目
    6,525円
    ( 7,178円 )
    2日目
    6,525円
    ( 7,178円 )
    2日目
    6,159円
    ( 6,775円 )
    2日目
    5,195円
    ( 5,715円 )
    2日目
    5,935円
    ( 6,529円 )
    2日目
    5,195円
    ( 5,715円 )
    2日目
    5,935円
    ( 6,529円 )
    2日目
    5,588円
    ( 6,147円 )
    2日目
    5,935円
    ( 6,529円 )
    2日目
    5,935円
    ( 6,529円 )
    2日目
    7,015円
    ( 7,717円 )
    2日目
    7,653円
    ( 8,418円 )
    2日目
    8,328円
    ( 9,161円 )
    2日目
    8,627円
    ( 9,490円 )
    2日目
    10,320円
    ( 11,352円 )
    2日目
    12,799円
    ( 14,079円 )
    3日目
    17,289円
    ( 19,018円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    CRN-2MS 新開発の「CRNコーティング」の採用により、銅電極加工用として優れた耐溶着性を発揮

    ご注意

    • 再コーティングは、メーカーオリジナルコートとは異なります。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
