三菱マテリアル

多機能用 AXD7000

多機能用 AXD7000
通常単価(税別)
56,673円～124,163円
税込単価
62,340円～136,579円

独自技術により高速・高能率・高精度な加工を実現する多機能用 AXD7000。【...

詳細情報を確認する

ご注意

  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が23型番あります。
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

■アルミニウム合金・難削材加工用カッタAXDシリーズのご紹介

  • 耐遠心力構造高剛性ダブルスクリュークランプ機構の採用により、高速回転時の遠心力によるインサートのせり出しを防止し、安定した加工を実現。
  • 高速回転対応高剛性ダブルスクリュークランプ機構と三菱独自のインサート飛散防止機構の採用により、高速加工への対応を実現。
  • 高バランス精度高速回転時の振動抑制のために、全型番、ホルダ単体で回転速度10,000min-1において、バランス精度G6.3。
多機能用 AXD7000 外観1
多機能用 AXD7000 外観2

さまざまな加工形態に対応
高いランピング性能を有し、あらゆる加工形態に対応可能です。

多機能用 AXD7000 さまざまな加工形態に対応


耐遠心力構造
高剛性ダブルスクリュークランプ機構の採用により、高速回転時の遠心力によるインサートのせり出しを防止し、安定した加工を実現しました。

  • 遠心力によるインサートのせり出し量
    エアーカット後のインサート変位
多機能用 AXD7000 エアーカット後のインサート変位
＜切削条件＞
工 具: AXD4000-050A04RA、AXD7000-050A03RA
インサート: XDGX175008PDFR-GL、XDGX227008PDFR-GL
回転速度: 20000min-1（ エアーカット）
多機能用 AXD7000 測定位置
高速回転対応
高剛性ダブルスクリュークランプ機構と三菱マテリアル独自のインサート飛散防止機構（ダブルAFI機構）の採用により、高速加工への対応を実現しました。
多機能用 AXD7000 高速回転対応

高バランス精度
高速回転時の振動の抑制のために、全型番、ホルダ単体で回転速度10000min-1において、バランス精度G6.3（釣り合い良さ：ISO1940）となっています。
（ホルダ単体＝インサート、クランプねじを装着しない状態）



材種の特長

    ●Al-Ti-Cr-N系積層コーティング  MP6100／MP9100
    耐溶着性に優れた摩擦係数と耐欠損・耐熱性に優れたPVDコーティングはまさにTOUGH（タフ）な材種です。
    多機能用 AXD7000 PVDコーティング

    *イメージ図
    積層構造によりクラック進展を阻止することで耐欠損性が向上しました。

    -被削材推奨材種摩擦係数値
    測定温度600℃
    S55CSUS304Ti-6Al-4V
    P炭素鋼・合金鋼MP61000.4--
    Sチタン合金、耐熱合金MP9100--0.3
    従来品0.70.70.7
    • タフ-シグマ テクノロジー
      個々に優れたコーティング・技術の融合化（Σ）により強靭（TOUGH）さを実現。
    多機能用 AXD7000 タフ-シグマ　テクノロジー

    ●DLCコーティング LC15TF
    超微粒超硬合金TF15と圧倒的な耐溶着性を発揮するDLCコーティングの組合せで、アルミニウム合金加工における仕上げ面精度の向上、インサートすくい面への溶着抑制など高品位・安定加工を実現する材種です。ウエット加工はもちろんドライ加工も可能です。
    多機能用 AXD7000 DLCコーティング


    ●TF15
    耐摩耗性・耐欠損性に優れた超微粒超硬合金です。アルミニウム合金の高能率加工にて安定した切削を約束します。
    また、すくい面の特殊鏡面処理にて耐溶着性も良好です。



    外形図

    アーバタイプ

    多機能用 AXD7000 外形図1

    規格は右勝手（R）のみです。

    シャンクタイプ

    多機能用 AXD7000 外形図2

    規格は右勝手（R）のみです。



    使用方法・使用事例

    使用事例

    • 使用例
    多機能用 AXD7000 使用例1
    多機能用 AXD7000 使用例2

    ご使用される機械の剛性、ワーク剛性、ワーククランプ剛性によって本加工事例の通りに加工できない場合がありますので、ご注意ください。



    推奨切削条件

    適用被削材

    • 鋼、非鉄金属、難削材

    選定サポート情報

    GMブレーカ AXD4000
    多機能用 AXD7000 GMブレーカ

    "○○" GMブレーカ識別 : インサート上面

    GL,GLAブレーカ AXD4000／AXD7000
    多機能用 AXD7000 GL,GLAブレーカ

    "○" GLブレーカ識別 : インサート上面

    ・AXDシリーズの使い分け
    機械の出力や切込み量に合わせて使用ホルダを選択ください。

    多機能用 AXD7000 AXDシリーズの使い分け

    注意・禁止事項

    ■使用上の注意
    インサートの取付け要領

    （1）インサートを取付ける前に、インサート座をエアブローやはけなどで清掃してください。
    （2）インサートをインサート座に確実に押さえながら、付属のレンチを使用してクランプねじを締込んでください。
    （3）クランプねじの締付けは、図1に示す順番で行ってください。
    （4）クランプねじは焼付き防止剤を塗布し、規定締付けトルクで締付けてください。
    規定締付けトルクは以下に示すとおりです。
    AXD7000 3.5N・m（2.58ft・lb）
    AXD4000 1.5N・m（1.11ft・lb）
    （5）クランプねじは安全を確保するために重要な部品です。正規の型番のものをご使用ください。
    表2に示す回転速度を超えてご使用になる場合は、インサート交換と同時に新しいクランプねじと交換することを推奨します。
    多機能用 AXD7000 インサートの取付け要領

    図1

    多機能用 AXD7000 ねじ全長

    （6）インサート座面にすきまがないことを確認の上ご使用ください。



    アーバタイプ本体取付け要領
    （1）本体をアーバへ取付ける前に、本体取付け穴内部・端面およびアーバ端面を入念に清掃してください。
    （2）本体をアーバにセットし、付属の本体セットボルトで締付けてください。締付けトルクは下表を参照してください。
    （3）AXDに付属の本体セットボルトは、クーラントスルー対応の特殊ボルトです。紛失にご注意ください。


    AXD4000
    多機能用 AXD7000 アーバタイプ本体取付け要領1
    AXD7000
    多機能用 AXD7000 アーバタイプ本体取付け要領2


    ・表1 最高許容回転速度
    AXD4000

    切れ刃径 DC（mm）φ25φ32φ40φ50φ63φ80φ100φ125
    最高許容回転速度 （min-1）49,00048,00041,00035,00030,00027,00023,00020,000

    AXD7000

    切れ刃径 DC（mm）φ32φ40φ50φ63φ80φ100φ125
    最高許容回転速度 （min-1）41,00036,00030,00025,00023,00019,00016,000
    • 最高許容回転速度内でのご使用であっても、表2の回転速度を超えて使用する場合は、アーバや、ミーリングチャックなどと一体でバランス精度（釣合い良さ：ISO1940）をG6.3以上にすることを推奨します。また、インサート交換毎にクランプねじを新品と交換することを推奨します。
      さらに、カッタの破損を想定した、安全対策の施された工作機械をご使用ください。
      注） AXD4000、AXD7000のバランス精度はホルダ単体（インサート、クランプねじを装着しない状態）で10,000min-1においてG6.3となっています。


    ・表2 アーバまたは、ミーリングチャックなどとの一体釣合わせを行わない場合の最高許容回転速度
    AXD4000

    切れ刃径 DC（mm）φ25φ32φ40φ50φ63φ80φ100φ125
    最高許容回転速度 （min-1）12,0009,5007,6006,0004,8003,8003,0002,400

    AXD7000

    切れ刃径 DC（mm）φ32φ40φ50φ63φ80φ100φ125
    最高許容回転速度 （min-1）9,5007,6006,0004,8003,8003,0002,400
    • 使用回転速度は、工作機械、アーバや、ミーリングチャックなどの最高許容回転速度も考慮してください。
    • アーバタイプでクーラント穴使用時は、専用セットボルトをご使用ください。
    • インサートの切れ刃は鋭利にできていますので、素手でさわるとけがをする恐れがあります。
      必ず手袋などの着用をお願いします。

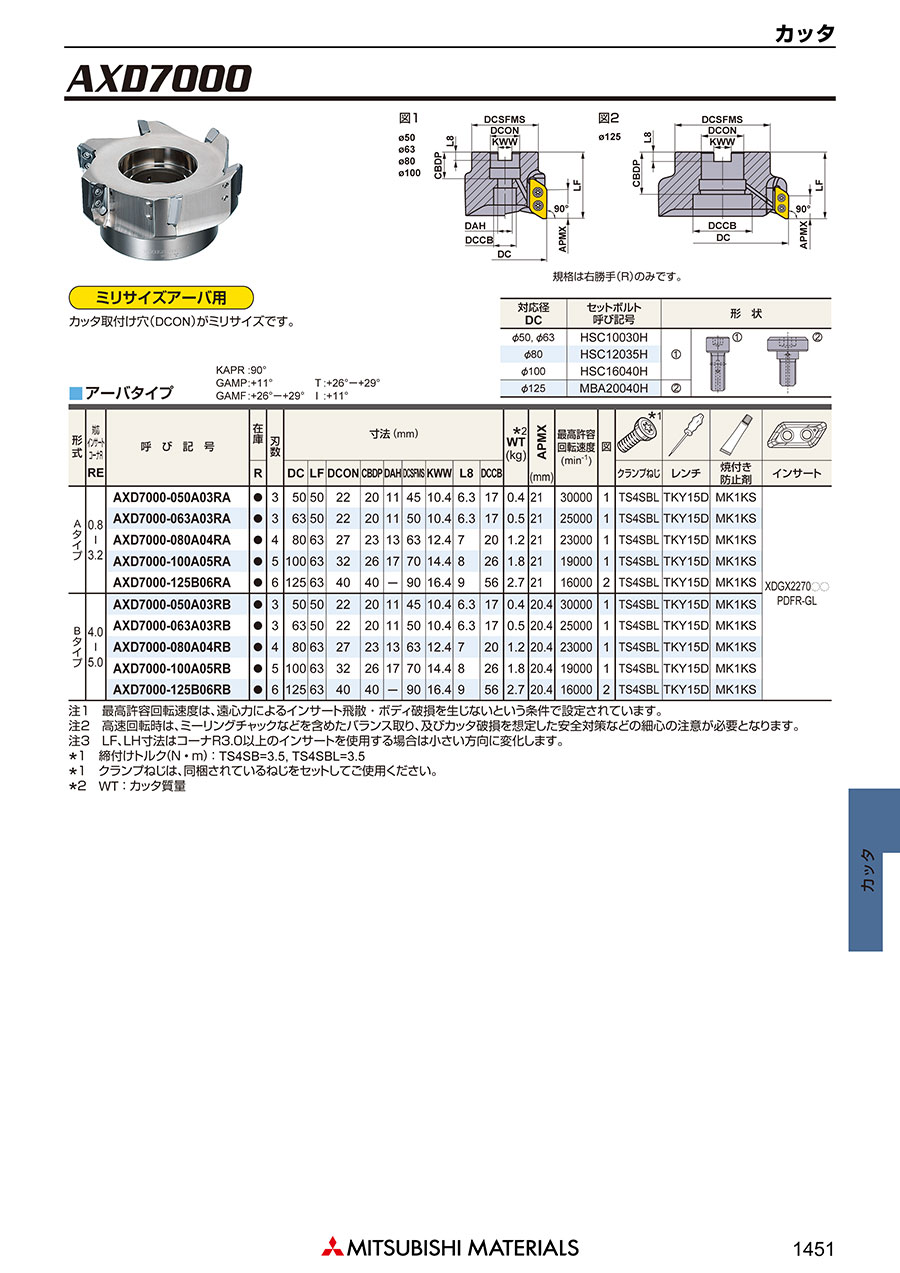

    型番リスト

    表示件数
  • 1
    • 型番
    AXD7000-050A03RA
    AXD7000-050A03RB
    AXD7000-063A03RA
    AXD7000-063A03RB
    AXD7000-080A04RA
    AXD7000-080A04RB
    AXD7000-100A05RA
    AXD7000-100A05RB
    AXD7000-125B06RA
    AXD7000-125B06RB
    AXD7000R03202A-H63A
    AXD7000R04002A-H63A
    AXD7000R05003A-H63A
    AXD7000R08004CA
    AXD7000R08004CB
    AXD7000R10005DA
    AXD7000R10005DB
    AXD7000R12506EA
    AXD7000R12506EB
    AXD7000R322SA32SA
    AXD7000R322SA32SB
    AXD7000R402SA42SA
    AXD7000R402SA42SB

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    最大切り込み深さ (Ap)

    (mm)

    首下長（ℓ1）

    (mm)

    有効長 LU

    (mm)

    重量

    (kg)

    キー溝幅 KWW

    本体最外径 BD

    (mm)

    対応インサートコーナー Re

    (mm)

    アーバ取付径 DCON

    (mm)

    最大許容回転速度

    (min-1)

    インロー高さ CBDP

    (mm)

    キー溝深さ L8

    (mm)

    コーナー角

    (°)

    適用インサート

    形 式

    クランプねじ

    最高回転速度

    ((min-1) n)

    取付けボルト座径 DCCB

    (mm)

    ボルト穴径 DAH

    (mm)

    		最小発注数量
    50
    50
    -
    3
    21
    -
    -
    0.4
    10.4
    45
    0.8～3.2
    22
    30,000
    20
    6.3
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    30000
    17
    11
    1個
    50
    50
    -
    3
    20.4
    -
    -
    0.4
    10.4
    45
    4～5
    22
    30,000
    20
    6.3
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    30000
    17
    11
    1個
    63
    50
    -
    3
    21
    -
    -
    0.5
    10.4
    50
    0.8～3.2
    22
    25,000
    20
    6.3
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    25000
    17
    11
    1個
    63
    50
    -
    3
    20.4
    -
    -
    0.5
    10.4
    50
    4～5
    22
    25,000
    20
    6.3
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    25000
    17
    11
    1個
    80
    63
    -
    4
    21
    -
    -
    1.2
    12.4
    63
    0.8～3.2
    27
    23000
    23
    7
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    23000
    20
    13
    1個
    80
    63
    -
    4
    20.4
    -
    -
    1.2
    12.4
    63
    4.0～5.0
    27
    23000
    23
    7
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    23000
    20
    13
    1個
    100
    63
    -
    5
    21
    -
    -
    1.8
    14.4
    70
    0.8～3.2
    32
    19000
    26
    8
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    19000
    26
    17
    1個
    100
    63
    -
    5
    20.4
    -
    -
    1.8
    14.4
    70
    4.0～5.0
    32
    19000
    26
    8
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    19000
    26
    17
    1個
    125
    63
    -
    6
    21
    -
    -
    2.7
    16.4
    90
    0.8～3.2
    40
    16000
    40
    9
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    16000
    56
    -
    1個
    125
    63
    -
    6
    20.4
    -
    -
    2.7
    16.4
    90
    4.0～5.0
    40
    16000
    40
    9
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    16000
    56
    -
    1個
    32
    127
    -
    2
    21
    -
    80
    -
    -
    -
    0.8～3.2
    -
    41000
    -
    -
    -
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SB
    41000
    -
    -
    1個
    40
    132
    -
    2
    21
    -
    85
    -
    -
    -
    0.8～3.2
    -
    36000
    -
    -
    -
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    36000
    -
    -
    1個
    50
    137
    -
    3
    21
    -
    90
    -
    -
    -
    0.8～3.2
    -
    30000
    -
    -
    -
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    30000
    -
    -
    1個
    80
    63
    -
    4
    21
    -
    -
    1.2
    9.5
    63
    0.8～3.2
    25.4
    23,000
    26
    6
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    23000
    20
    13
    1個
    80
    63
    -
    4
    20.4
    -
    -
    1.2
    9.5
    63
    4～5
    25.4
    23,000
    26
    6
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    23000
    20
    13
    1個
    100
    63
    -
    5
    21
    -
    -
    1.8
    12.7
    70
    0.8～3.2
    31.75
    19,000
    32
    8
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    19000
    26
    17
    1個
    100
    63
    -
    5
    20.4
    -
    -
    1.8
    12.7
    70
    4～5
    31.75
    19,000
    32
    8
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    19000
    26
    17
    1個
    125
    63
    -
    6
    21
    -
    -
    2.7
    15.9
    90
    0.8～3.2
    38.1
    16,000
    40
    10
    0
    XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    16000
    56
    -
    1個
    125
    63
    -
    6
    20.4
    -
    -
    2.7
    15.9
    90
    4～5
    38.1
    16,000
    40
    10
    0
    XDGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    16000
    56
    -
    1個
    32
    170
    32
    2
    21
    80
    -
    -
    -
    -
    0.8～3.2
    -
    41,000
    -
    -
    -
    XDGX227008PDFR-GL XDGX227016PDFR-G LXDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SB
    41000
    -
    -
    1個
    32
    170
    32
    2
    20.4
    80
    -
    -
    -
    -
    4～5
    -
    41,000
    -
    -
    -
    DGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SB
    41000
    -
    -
    1個
    40
    170
    42
    2
    21
    80
    -
    -
    -
    -
    0.8～3.2
    -
    36,000
    -
    -
    -
    XDGX227008PDFR-GL XDGX227016PDFR-G LXDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL
    Aタイプ
    TS4SBL
    36000
    -
    -
    1個
    40
    170
    42
    2
    20.4
    80
    -
    -
    -
    -
    4～5
    -
    36,000
    -
    -
    -
    DGX227040PDFR-GL XDGX227050PDFR-GL
    Bタイプ
    TS4SBL
    36000
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    71,858円
    ( 79,044円 )
    4日目
    71,858円
    ( 79,044円 )
    4日目
    73,891円
    ( 81,280円 )
    4日目
    73,891円
    ( 81,280円 )
    4日目
    84,626円
    ( 93,089円 )
    4日目
    84,626円
    ( 93,089円 )
    4日目
    95,030円
    ( 104,533円 )
    4日目
    95,030円
    ( 104,533円 )
    4日目
    104,741円
    ( 115,215円 )
    4日目
    104,741円
    ( 115,215円 )
    4日目
    113,065円
    ( 124,372円 )
    4日目
    114,452円
    ( 125,897円 )
    4日目
    124,163円
    ( 136,579円 )
    3日目
    84,626円
    ( 93,089円 )
    4日目
    84,626円
    ( 93,089円 )
    4日目
    95,030円
    ( 104,533円 )
    4日目
    95,030円
    ( 104,533円 )
    4日目
    104,741円
    ( 115,215円 )
    4日目
    104,741円
    ( 115,215円 )
    4日目
    56,673円
    ( 62,340円 )
    4日目
    56,673円
    ( 62,340円 )
    4日目
    62,164円
    ( 68,380円 )
    4日目
    62,164円
    ( 68,380円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    独自技術により高速・高能率・高精度な加工を実現する多機能用 AXD7000。
    【特長】
    ・低抵抗形インサート。
    ・良好な壁面精度。
    ・高速回転対応。
    ・多彩な加工に対応。
    ・高バランス精度。
    【用途】
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工。
    ・ヘリカル加工、ポケット加工、正面フライス加工。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    多機能用 AXD7000のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    多機能用 AXD7000
    AXD4000形正面フライス
    多機能用 APX4000
    多機能用 APX3000
    多機能用 BXD4000
    面取り用 CGSP
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル
    通常価格56,673円-50,910円 -29,748円 -17,225円 -32,897円 -14,885円 -
    通常出荷日3日目〜在庫品1日目〜3日目〜1日目〜2日目〜在庫品1日目〜
    加工用途平面 / 側面 / 溝平面 / 側面 / 溝平面 / 側面 / 溝平面 / 側面 / 溝平面 / 側面平面 / 面取り
    被削材一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / アルミ / チタン一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン一般鋼 / 鋳鉄
    仕上げ区分仕上げ加工荒～仕上げ加工荒～仕上げ加工荒～仕上げ加工荒～仕上げ加工粗・中粗加工
    レンチTKY15DTKY08DTIP15WTIP07FTKY15W①TKY25R
    CADデータ有無(2D/3D)2D/3D2D/3D2D/3D2D/3D2D/3D2D/3D

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    カッター・刃先交換式エンドミルカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    ツール用品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
