スティックバー WBGTインサート対応(超硬シャンク)

通常単価(税別): 28,125円～30,482円

税込単価: 30,938円～33,530円

通常出荷日：2日目

最小加工径はφ5から。突出し量が自在に調節可能。小物部品加工に最適

加工用途
内径・通し穴 / 端面・止まり穴 / 倣い
適合チップ形状
W（六角形）
適合チップ逃げ角
ポジ5°（B）
勝手
右
切込み角
U：93°（オフセットあり）
クランプ方式
スクリューオン(S)
突き出し長さ（L/D)
5
シャンク材質
超硬
CADデータ有無 (2D/3D)
2D/3D
レンチ
TKY06F
基準コーナーR（ノーズR）
0.2
推奨締付けトルク (N・m)
0.6

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

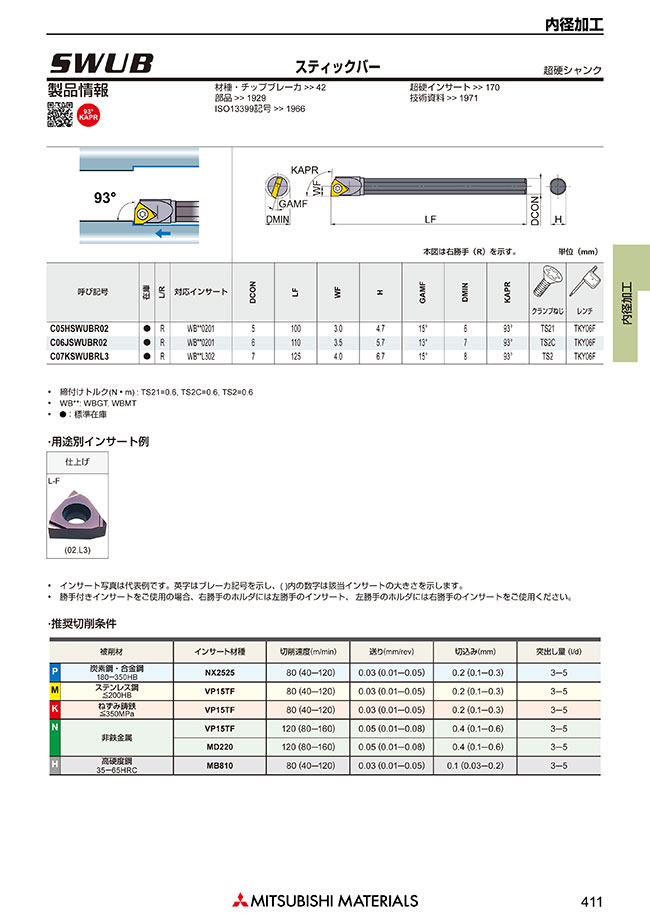

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

適合チップ切れ刃長
- 02
- L3
最小加工径(mm)
- 6
- 7
- 8
シャンク径(mm)
- 5
- 6
- 7
全長(mm)
- 100
- 110
- 125
シャンク高さ(mm)
- 4.7
- 5.7
- 6.7
トラスココード
- 659-0748
- 659-0721
- 659-0713
タイプ
- SWUB
CAD
- 2D
- 3D
出荷日
すべて
2日以内

型番リスト

表示件数

型番

注文停止中

C05HSWUBR02

注文停止中

C06JSWUBR02

注文停止中

C07KSWUBRL3

適合チップ切れ刃長

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

トラスココード

適合チップ

クランプねじ

最小発注数量

02	6	5	100	4.7	659-0713	WBGT0201○○L-F、WBMT0201○○L-F	TS21	1個
02	7	6	110	5.7	659-0721	WBGT0201○○L-F、WBMT0201○○L-F	TS2C	1個
L3	8	7	125	6.7	659-0748	WBGTL302○○L-F、WBMTL302○○L-F	TS2	1個

通常単価(税別) (税込単価)	通常出荷日

28,125円 ( 30,938円 )	2日目
29,337円 ( 32,271円 )	2日目
30,482円 ( 33,530円 )	2日目

詳細情報

基本情報

最小加工径はφ5から。突出し量が自在に調節可能。小物部品加工に最適

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
