三菱マテリアル

VFSFPR インパクトミラクルラフィングエンドミル（S）

カタログ

通常単価(税別): 9,749円～62,708円

税込単価: 10,724円～68,979円

通常出荷日：2日目～5日目

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。【特長】・炭素鋼・...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

三菱マテリアル

通常出荷日：在庫品1日目

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

新設計により耐欠損性を大きく向上させ、難削材に対して更なる高能率・長寿命の加工を実現。
切りくず排出性に優れた断面形状と30°ねじれを採用。切削抵抗を大きく低減。
耐熱性に優れたインパクトミラクルコーティングを適用。
一般鋼・高硬度材はもちろん、難削材に対しても優れた性能を発揮。

-	iMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

VFSFPR インパクトミラクルラフィングエンドミル（S）【追加工対応品】特長関連画像

性能・試験情報

SUS304における切削性能比較（工具径10mm）

VFSFPR インパクトミラクルラフィングエンドミル（S）【追加工対応品】試験情報関連画像3

SUS304における切削性能比較（工具径16mm）

VFSFPR インパクトミラクルラフィングエンドミル（S）【追加工対応品】性能・試験情報関連画像1

SKD61（52HRC）における切削性能比較（工具径10mm）

VFSFPR インパクトミラクルラフィングエンドミル（S）【追加工対応品】性能・試験情報関連画像2

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

側面切削

被削材	炭素鋼、合金鋼（-30HRC） SS400、S50C、SCMなど鋳鉄FC250など		合金鋼、工具鋼プリハードン鋼（30-45HRC） SKD61、NAKなど		オーステナイト系ステンレス鋼 SUS304、SUS316など		高硬度鋼（45-55HRC） SKD61など		超耐熱合金インコネルなど
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）
3	16,000	960	13,000	640	6,400	260	5,300	320	4,200	70
4	12,000	960	9,500	640	4,800	260	4,000	320	3,200	70
5	9,500	960	7,600	640	3,800	260	3,200	320	2,500	70
6	8,000	960	6,400	680	3,200	290	2,700	340	2,100	75
8	6,000	1,050	4,800	760	2,400	340	2,000	400	1,600	95
10	4,800	1,050	3,800	760	1,900	340	1,600	400	1,300	105
12	4,000	960	3,200	700	1,600	320	1,300	400	1,100	110
16	3,000	840	2,400	620	1,200	300	1,000	360	800	110
20	2,400	760	1,900	560	1,000	300	800	320	600	100

炭素鋼、合金鋼（-30HRC）、SS400、S50C、SCM等、鋳鉄FC250等／合金鋼、工具鋼、プリハードン鋼（30-45HRC）、SKD61、NAK等／オーステナイト系、ステンレス鋼、SUS304、SUS316、チタン合金の切込み量基準

高硬度鋼（45-55HRC）、SKD6等／超耐熱合金、インコネル等の切込み量基準

※D：エンドミル外径

溝切削

被削材	炭素鋼、合金鋼（-30HRC） SS400、S50C、SCMなど鋳鉄FC250など		合金鋼、工具鋼プリハードン鋼（30-45HRC） SKD61、NAKなど		オーステナイト系ステンレス鋼 SUS304、SUS316など		高硬度鋼（45-55HRC） SKD61など		超耐熱合金インコネルなど
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）
3	13,000	720	11,000	480	4,800	190	3,200	190	2,100	25
4	9,500	720	8,000	480	3,600	190	2,400	190	1,600	25
5	7,600	720	6,400	480	3,200	190	1,900	190	1,300	25
6	6,400	720	5,300	480	2,700	200	1,600	200	1,100	30
8	4,800	800	4,000	520	2,000	220	1,200	220	800	35
10	3,800	800	3,200	520	1,600	220	1,000	220	600	35
12	3,200	750	2,700	520	1,300	210	800	210	500	40
16	2,400	620	2,000	450	1,000	180	600	180	400	45
20	1,900	540	1,600	400	800	160	500	160	300	40

高硬度鋼（45-55HRC）、SKD61等／超耐熱合金、インコネル等の切込み量基準

※D：エンドミル外径

切削条件時の注意

※1オーステナイト系ステンレス鋼やチタン合金、耐熱合金の切削には、切削油剤の使用が特に効果的です。
※2切込み量が小さい場合は、回転速度と送り速度を上げることができます。
※3機械や加工物取り付けの剛性がない場合や、びびりがする場合は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込みの量を小さくしてご使用ください。
※4側面切削の場合は、ダウンカットを推奨します。

適用被削材

炭素鋼・合金鋼・鋳鉄（<30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（>55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	鋼合金	アルミニウム合金
◎	◎	○	-	◎	◎	-	-

選定サポート情報

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	3	6	6	50	15	2D/3D	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	3	8	6	50	15	2D/3D	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	3	10	6	50	15	2D/3D	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	3	12	6	50	-	2D/3D	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7	3	17	8	60	15	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	8	4	17	8	60	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	9	4	22	10	70	15	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	10	4	22	10	70	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	10	4	22	8	90	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	12	4	27	12	75	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	12	4	27	10	100	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	14	4	27	12	75	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	16	4	33	16	90	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	18	4	33	16	90	-	2D/3D	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	20	4	38	20	100	-	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

9,749円 ( 10,724円 )	2日目	-
10,526円 ( 11,579円 )	2日目	-
11,237円 ( 12,361円 )	2日目	-
12,191円 ( 13,410円 )	2日目	-
18,272円 ( 20,099円 )	2日目	-
17,507円 ( 19,258円 )	5日目	XAL-RFPS8
22,247円 ( 24,472円 )	2日目	XAL-RFPS9
21,062円 ( 23,168円 )	2日目	XAL-RFPS10
25,270円 ( 27,797円 )	2日目	-
24,526円 ( 26,979円 )	2日目	XAL-RFPS12
26,729円 ( 29,402円 )	2日目	-
36,599円 ( 40,259円 )	2日目	TSC-RFPS14
39,414円 ( 43,355円 )	2日目	XAL-RFPS16
52,096円 ( 57,306円 )	2日目	TSC-RFPS18
62,708円 ( 68,979円 )	2日目	XAL-RFPS20

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。
【特長】
・炭素鋼・合金鋼はもちろん、高硬度鋼や難削材まで幅広い被削材に対応。
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速／高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・スクエア形状、ラフィング。
・サイズ範囲：直径3?20mm／ねじれ角：30°。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

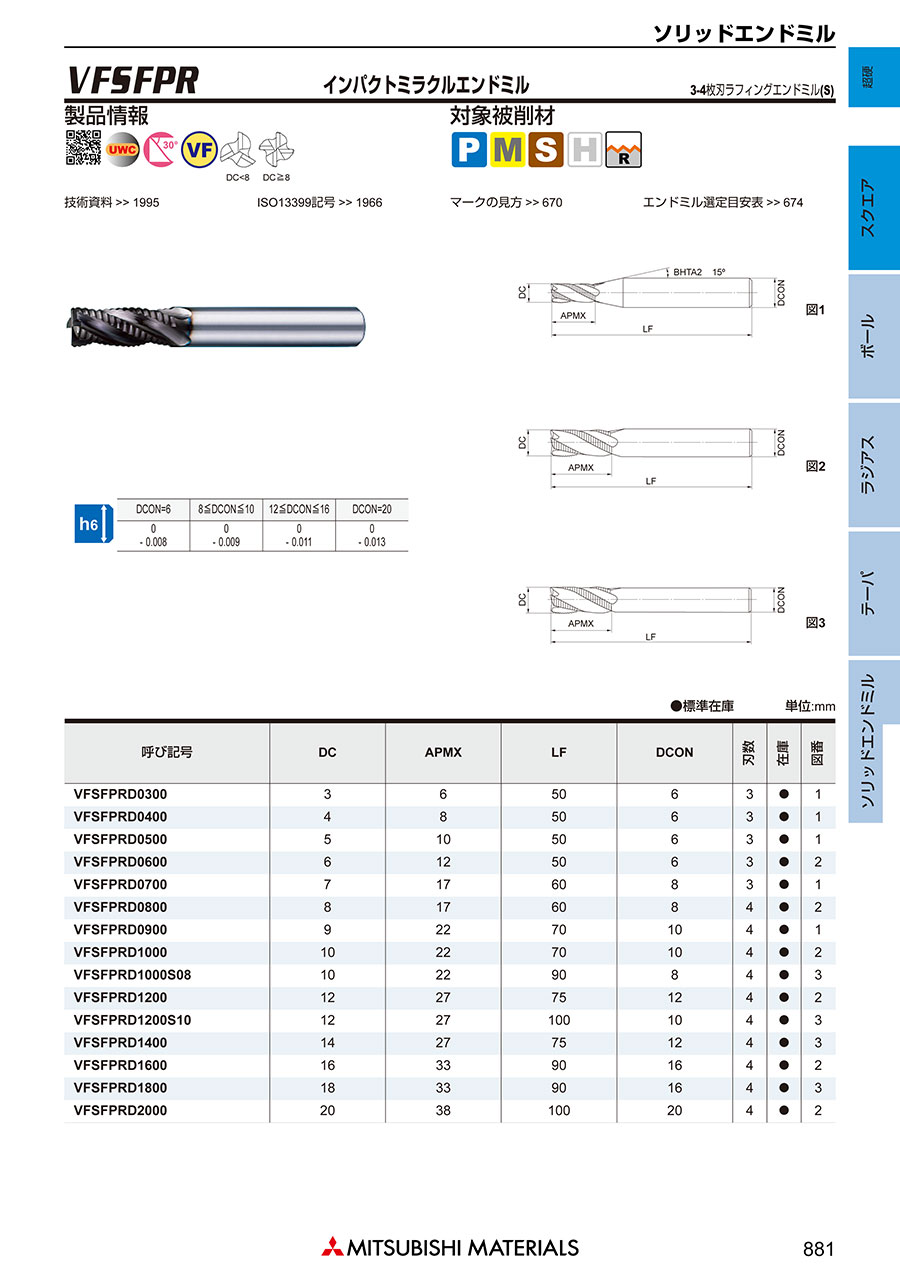

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

VFSFPR インパクトミラクルラフィングエンドミル（S）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 VFSFPR インパクトミラクルラフィングエンドミル（S）	VFMFPR インパクトミラクルラフィングエンドミル（M）	CMRA アルミニウム合金加工用超硬ラフィングエンドミル（M）	CSRA アルミニウム合金加工用超硬ラフィングエンドミル（S）	VF6SVRCH インパクトミラクルエンドミル	GS MILL ラフィング GSRE
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	不二越
通常価格	9,749円-	17,959円 -	9,694円 -	14,951円 -	69,826円 -	11,620円 -
通常出荷日	2日目〜	2日目〜	在庫品1日目〜	在庫品1日目〜	2日目	3日目
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	アルミ	アルミ	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	不等リード・不等分割	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	ノンコート	ノンコート	鋼用	鋼用
コーティング詳細	インパクトミラクル	インパクトミラクル	ノンコート	ノンコート	インパクトミラクル	-
