インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

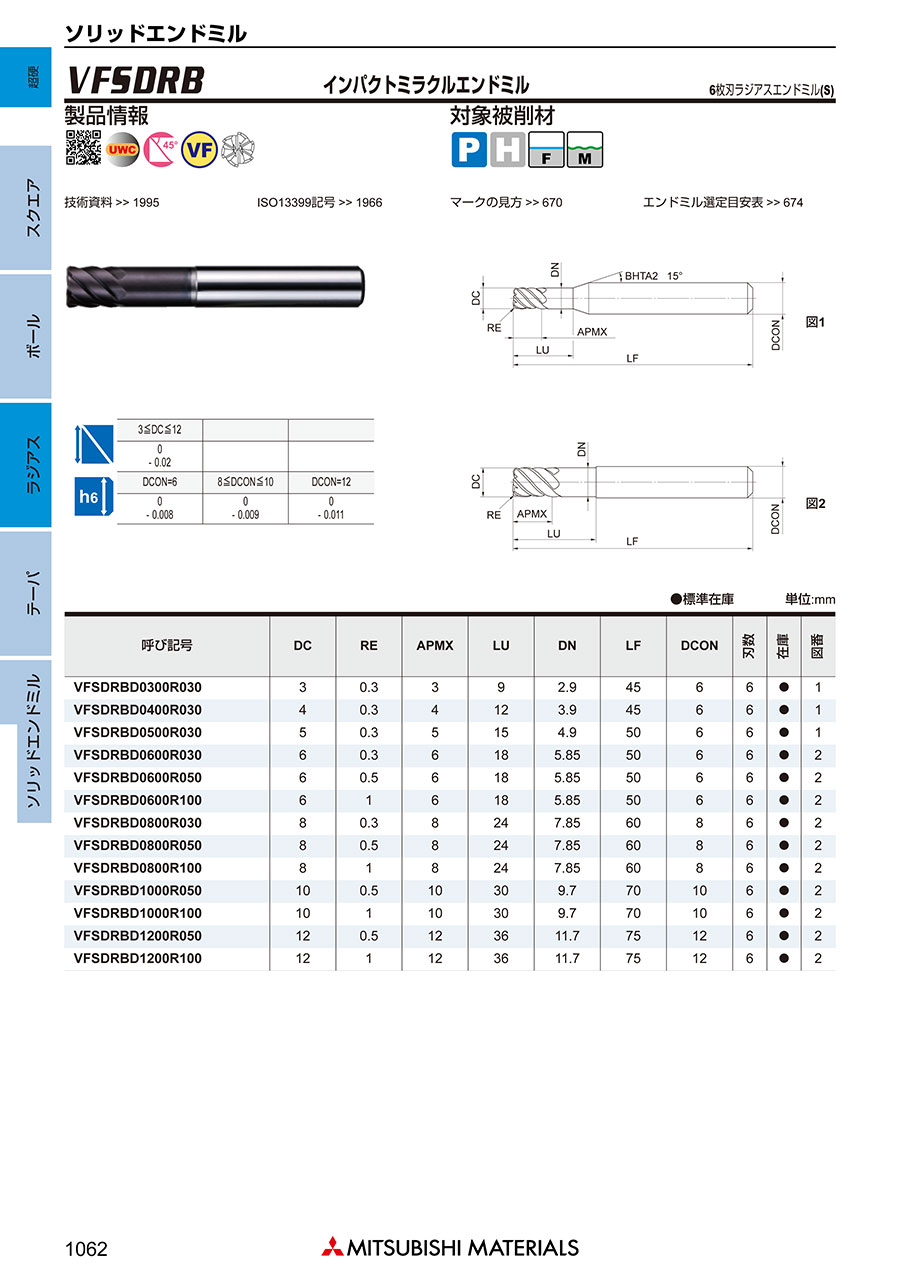

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材	合金鋼、高硬度鋼（-55HRC） NAK、SKD61、SUS420など			高硬度鋼（55-62HRC） SKD11など			高硬度鋼（62-70HRC） SKS、SKHなど
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）
3	32,000	3,800	0.2	16,000	1,900	0.1	11,000	1,200	0.05
4	24,000	4,400	0.2	12,000	2,200	0.1	8,000	1,300	0.05
6	16,000	5,800	0.3	8,000	2,900	0.2	5,300	1,800	0.1
8	12,000	5,800	0.4	6,000	2,900	0.2	4,000	1,800	0.1
10	9,600	5,800	0.5	4,800	2,900	0.3	3,200	1,800	0.2
12	8,000	4,800	0.6	4,000	2,400	0.3	2,700	1,500	0.2

合金鋼、高硬度鋼（-55HRC）、NAK、SKD61、SUS420等の切込み量基準

高硬度鋼（55-62HRC）、SKD11等／高硬度鋼（62-70HRC）、SKS、SKH等の切込み量基準

※D：エンドミル外径

切削条件時の注意

機械や加工物取付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
側面切削の場合は、ダウンカットを推奨します。
エアブローなどで切りくずを強制的に除去し、ご使用ください。
溝切削では、クーラントをご使用ください。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	-	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

首径

(mm)

最小発注数量

3	3	0.3	9	6	45	15	2.9	1個
4	4	0.3	12	6	45	15	3.9	1個
5	5	0.3	15	6	50	15	4.9	1個
6	6	0.3	18	6	50	-	5.85	1個
6	6	0.5	18	6	50	-	5.85	1個
6	6	1	18	6	50	-	5.85	1個
8	8	0.3	24	8	60	-	7.85	1個
8	8	0.5	24	8	60	-	7.85	1個
8	8	1	24	8	60	-	7.85	1個
10	10	0.5	30	10	70	-	9.7	1個
10	10	1	30	10	70	-	9.7	1個
12	12	0.5	36	12	75	-	11.7	1個
12	12	1	36	12	75	-	11.7	1個

通常単価(税別) (税込単価)	通常出荷日

11,294円 ( 12,423円 )	2日目
11,795円 ( 12,975円 )	2日目
12,779円 ( 14,057円 )	2日目
15,172円 ( 16,689円 )	3日目
15,172円 ( 16,689円 )	2日目
15,172円 ( 16,689円 )	2日目
18,743円 ( 20,617円 )	2日目
18,743円 ( 20,617円 )	2日目
18,743円 ( 20,617円 )	2日目
23,419円 ( 25,761円 )	2日目
23,419円 ( 25,761円 )	2日目
31,651円 ( 34,816円 )	2日目
31,651円 ( 34,816円 )	3日目

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミルです。
【特長】
・インパクトミラクルコーティングを適用した短刃長タイプで剛性が高く、高速・高送り加工が可能です。
・先端、溝形状をさらにブラッシュアップします。
・優れた耐チッピング性により、さらなる高速／高精度加工を達成します。
・摩擦抵抗を低減し、高品位な加工面を実現します。
・ラジアス形状です。
・サイズ範囲：直径3xR0.31～直径12xR1mm／ねじれ角：45°。
【用途】
・高送り加工、肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工に適用します。
