三菱マテリアル

VFMD インパクトミラクルエンドミル（M）

Name: VFMD インパクトミラクルエンドミル（M）
Brand: 三菱マテリアル
SKU: 223000443356
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 9,838円～207,150円

税込単価: 10,822円～227,865円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した重切削用の超硬エンドミル。【特長】...

詳細を確認

55.0

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
《再研磨サービスのご案内》
・ミスミ以外のメーカー品にも対応
・最短納期3日目出荷（再研磨のみ）・8日目出荷（再研磨＋再コート）
・ご利用手順、対応範囲・価格・納期などはこちらをご確認ください。

詳細を確認

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

さらなる高硬度、高能率、高速、長寿命へ。
インパクトミラクルコーティングと新超々微粒超硬合金、最適形状設計により、ソリッドエンドミルが更なる進化。

60HRCを超える高硬度材からプリハードン鋼、汎用材まで。
超高速加工から高能率加工まで。
突き出しの長い不安定な加工から微細精密加工まで。

幅広い加工用途をカバーする、新次元のエンドミルシリーズ。

新開発の「インパクトミラクルコーティング」を摘要し、単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現（右表組参照）。

先端、溝形状をさらにブラッシュアップ。
優れた耐チッピング性により、さらなる高速・高精度加工を達成。
摩擦抵抗を低減し、高品位な加工面を実現。

インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

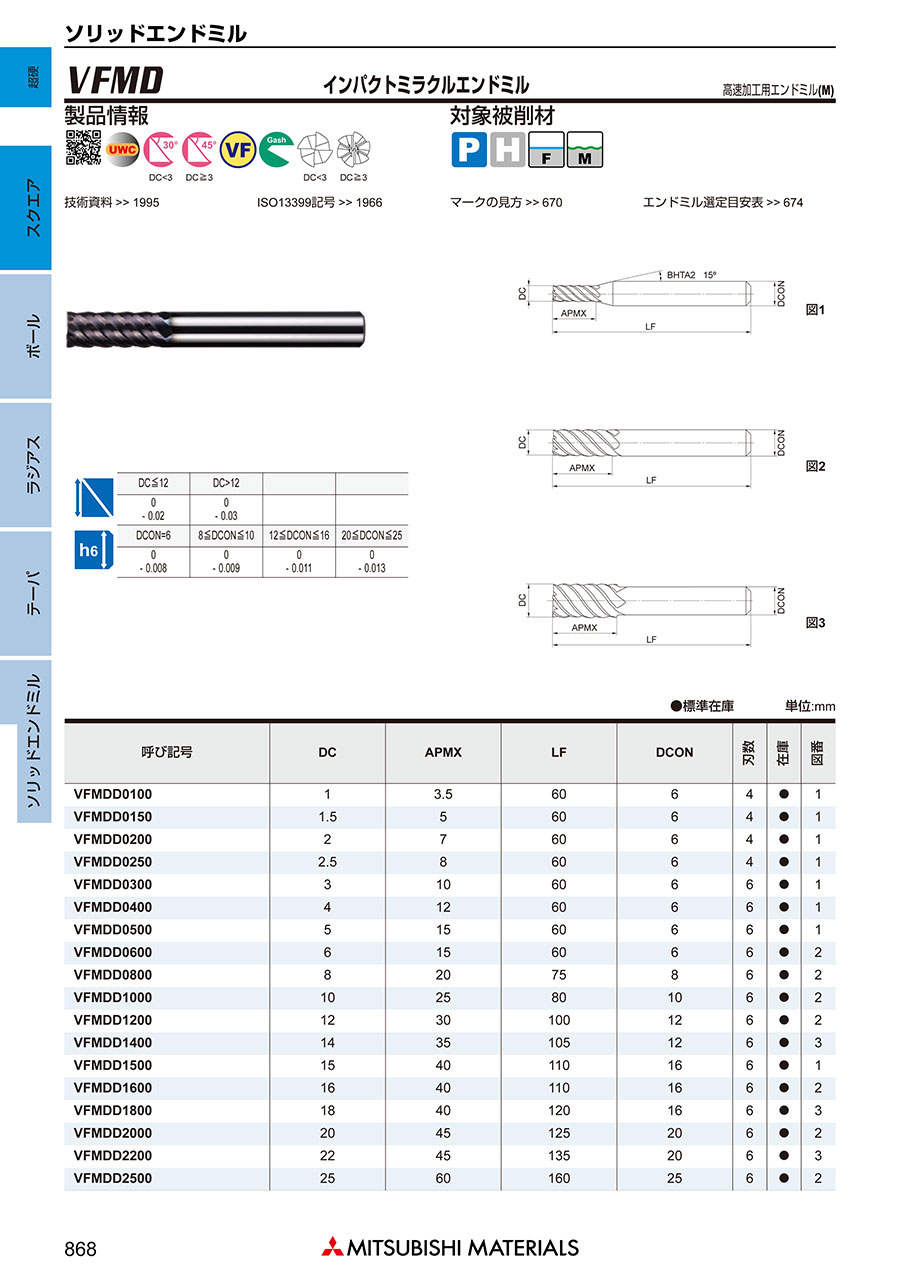

外形図

使用方法・使用事例

使用事例

VF-MDの耐摩耗性比較

エンドミル：VFMDD0600（φ6（直径6mm））
被削材：SKD11（60HRC）
回転速度：8,000min^-1（151m/min）
送り速度：2,160mm/min（0.045mm/tooth）
切削方式：ダウンカット、エアブロー

VF-MDの加工面・切りくずの比較

エンドミル：VFMDD1000（φ10（直径10mm））
被削材：SKD11（60HRC）
回転速度：4,800min^-1（151m/min）
送り速度：2,900mm/min（0.1mm/tooth）
切削方式：ダウンカット、エアブロー

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材	合金鋼、高硬度鋼（-55HRC） NAK、SKD61、SUS420など			高硬度鋼（55-62HRC） SKD11など			高硬度鋼（62-70HRC） SKS、SKHなど
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）
1	40,000	1,200	0.05	40,000	800	0.03	32,000	500	0.02
2	40,000	2,000	0.1	24,000	1,000	0.05	16,000	600	0.05
3	32,000	3,800	0.2	16,000	1,900	0.1	11,000	1,200	0.05
4	24,000	4,400	0.2	12,000	2,200	0.1	8,000	1,300	0.05
6	16,000	5,800	0.3	8,000	2,900	0.2	5,300	1,800	0.1
8	12,000	5,800	0.4	6,000	2,900	0.2	4,000	1,800	0.1
10	9,600	5,800	0.5	4,800	2,900	0.3	3,200	1,800	0.2
12	8,000	4,800	0.6	4,000	2,400	0.3	2,700	1,500	0.2
16	6,000	3,600	0.8	3,000	1,800	0.5	2,000	1,100	0.3
20	4,800	2,900	1.0	2,400	1,400	0.5	1,600	880	0.3
25	3,800	2,300	1.0	1,900	1,100	0.5	1,300	720	0.3

被削材：合金鋼、高硬度鋼（-55HRC）NAK、SKD61、SUS420等の切込み量基準図

被削材：高硬度鋼（55-62HRC）SKD11等／高硬度鋼（62-70HRC）SKS、SKH等の切込み量基準図

※D：エンドミル外径

小径の溝切削

被削材	合金鋼、高硬度鋼（-55HRC） NAK、SKD61など			高硬度鋼（55-65HRC） SKD11、SKHなど
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap（mm）
1	15,000	300	0.1	9,500	110	0.05
2	8,000	320	0.2	4,800	190	0.1

小径の溝切削の切込み量基準図

※D：エンドミル外径

切削条件時の注意

1. 機械や加工物取付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
2. 側面切削の場合は、ダウンカットを推奨します。
3. エアブローなどで切りくずを強制的に除去し、ご使用ください。
4. 溝切削では、クーラントをご使用ください。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	-	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

加工用途（加工形状）

ねじれ角

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

トラスココード

CADデータ有無

(2Ｄ/3Ｄ)

刃径公差

最小発注数量

平面 / 側面 / 溝 / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	1	4	3.5	6	60	15	688-3737	2D/3D	-0.02～0mm	1個
平面 / 側面 / 溝 / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	1.5	4	5	6	60	15	688-3745	2D/3D	-0.02～0mm	1個
平面 / 側面 / 溝 / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	2	4	7	6	60	15	688-3753	2D/3D	-0.02～0mm	1個
平面 / 側面 / 溝 / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	2.5	4	8	6	60	15	688-3761	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	3	6	10	6	60	15	688-3770	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	4	6	12	6	60	15	688-3788	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	5	6	15	6	60	15	688-3796	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	6	6	15	6	60	-	688-3800	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	8	6	20	8	75	-	688-3818	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	10	6	25	10	80	-	688-3826	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	12	6	30	12	100	-	688-3834	2D/3D	-0.02～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	14	6	35	12	105	-	688-3842	2D/3D	-0.03～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	15	6	40	16	110	15	688-3851	2D/3D	-0.03～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	16	6	40	16	110	-	688-3869	2D/3D	-0.03～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	18	6	40	16	120	-	688-3877	2D/3D	-0.03～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	20	6	45	20	125	-	688-3885	2D/3D	-0.03～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	22	6	45	20	135	-	688-3893	2D/3D	-0.03～0mm	1個
平面 / 側面	強ネジレ(45～60°)	メーカー標準品	25	6	60	25	160	-	688-3907	2D/3D	-0.03～0mm	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

9,838円 ( 10,822円 )	2日目	XCP-MSXR1
10,240円 ( 11,264円 )	2日目	XCP-MSXR1.5
10,240円 ( 11,264円 )	2日目	XCP-MSXR2
10,667円 ( 11,734円 )	在庫品1日目当日出荷可能	XCP-MSXR2.5
11,278円 ( 12,406円 )	2日目	-
13,060円 ( 14,366円 )	2日目	-
12,674円 ( 13,941円 )	2日目	-
14,127円 ( 15,540円 )	2日目	XCP-MSXR6
19,949円 ( 21,944円 )	5日目	XCP-MSXR8
25,732円 ( 28,305円 )	2日目	XCP-MSXR10
32,164円 ( 35,380円 )	2日目	XCP-MSXR12
46,483円 ( 51,131円 )	2日目	XCP-MSXR14-12
56,404円 ( 62,044円 )	2日目	-
66,369円 ( 73,006円 )	2日目	XCP-MSXR16
89,486円 ( 98,435円 )	2日目	XCP-MSXR18-16
103,360円 ( 113,696円 )	2日目	XCP-MSXR20
123,477円 ( 135,825円 )	2日目	XCP-MSXR22-20
207,150円 ( 227,865円 )	2日目	XCP-MSXR25

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した重切削用の超硬エンドミル。
【特長】
・高硬度高速加工用スクエア形状のエンドミル。
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速／高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・サイズ範囲：直径1～25mm／ねじれ角：30°（4枚刃）、45°（6枚刃）。
【用途】
・重切削、肩削り加工、ランピング加工、3次元倣い加工、溝加工。
・ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
《再研磨サービスのご案内》
・ミスミ以外のメーカー品にも対応
・最短納期3日目出荷（再研磨のみ）・8日目出荷（再研磨＋再コート）
・ご利用手順、対応範囲・価格・納期などはこちらをご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHM形（スクエアタイプ・ミドル刃長）
ダイジェット
ワンカット70エンドミル SEHL形（スクエアタイプ・ロング刃長）
オーエスジー
AE-ML-H　高硬度鋼用超硬エンドミル多刃スクエアタイプロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
