三菱マテリアル

XC インサート対応 外径・倣い加工用 プロファイルバイト

XC インサート対応 外径・倣い加工用 プロファイルバイト
通常単価(税別)
15,745円～19,095円
税込単価
17,320円～21,005円
通常出荷日：2日目

ダブルクランプ形倣い加工用工具。【特長】・工具集約、サイクルタイムの短縮を実現。・高い信頼性のダブルク...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

XC インサート対応バイト 外径・倣い加工用 プロファイルバイトの特長

  • 25°ひし形のインサートにより、60°までの引き上げ加工が可能。
  • 工具集約、サイクルタイムの短縮を実現。
ホルダ：信頼性が高いダブルクランプ方式採用

ホルダ：信頼性が高いダブルクランプ方式採用

  • 低いクランプ駒の採用で刃先の先端へクーラント供給可能
  • トランスミッション部品加工に最適
インサート：倣い加工に適したブレーカ形状で良好な切りくず処理を実現

インサート：倣い加工に適したブレーカ形状で良好な切りくず処理を実現

  • 細い突起で切くず排出良好
  • 引上げ加工に有効な曲線切れ刃

300°の球面加工が可能

球半径に等しいワーク外径（φD）まで加工可能／φDmin=SR

球半径に等しいワーク外径（φD）まで加工可能／φDmin=SR

25°菱形のインサートにより、60°までの引上げ加工が可能

従来：2工程分割または特殊工具による加工

従来：2工程分割または特殊工具による加工

プロファイルバイト：仕上げ面良好／サイクルタイム短縮／外径→端面→テーパ面の連続加工可能

プロファイルバイト：仕上げ面良好／サイクルタイム短縮／外径→端面→テーパ面の連続加工可能

製品仕様

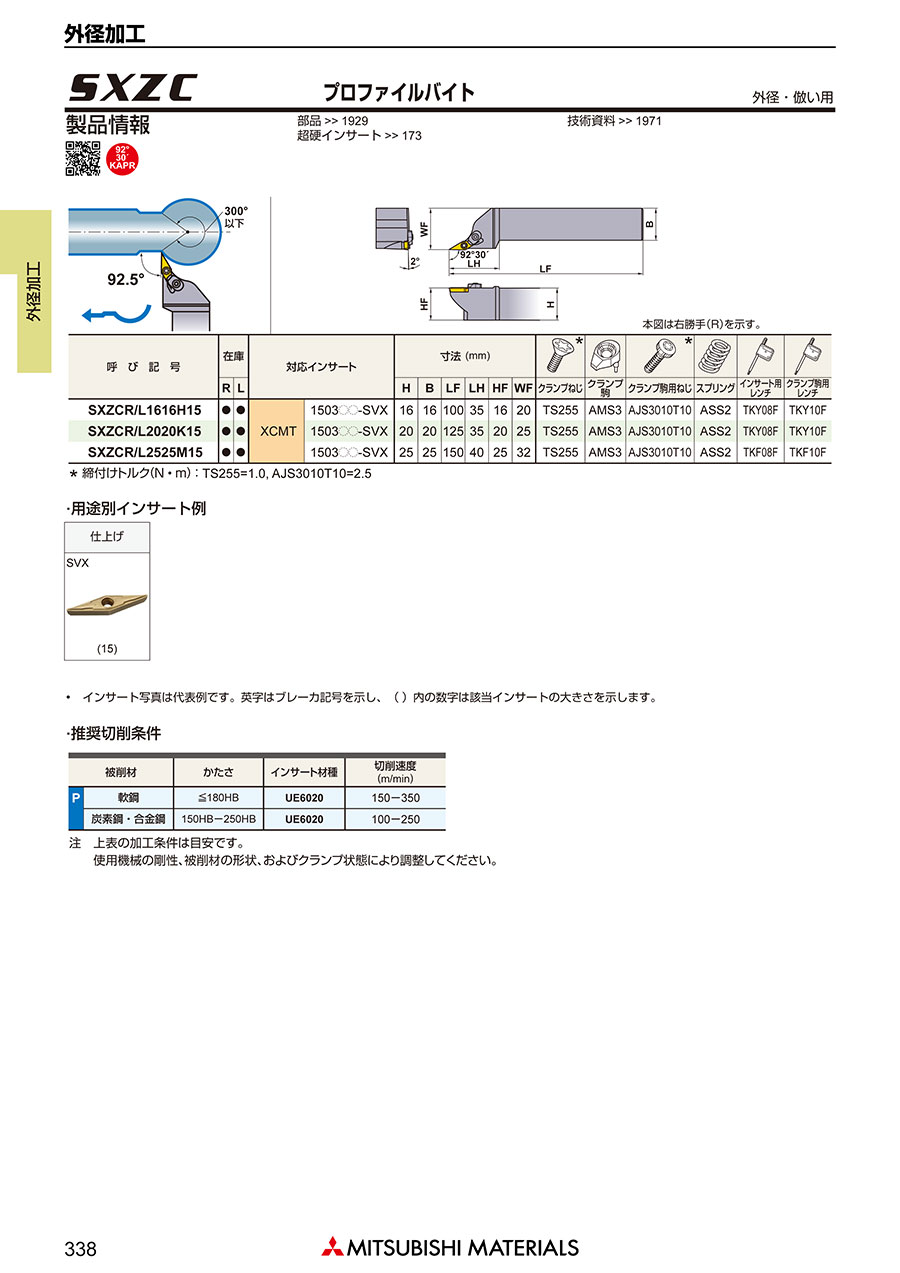

プロファイルバイトの寸法図

プロファイルバイトの寸法図

※本図は右勝手（R）を示す。

呼び記号対応インサート寸法（mm）
H1BL1L2H2F1
SXZCR／L1616H15XCMT1503○○-SVX1616100351620
SXZCR／L2020K151503○○-SVX2020125352025
SXZCR／L2525M151503○○-SVX2525150402532
呼び記号クランプねじクランプ駒クランプ駒用ねじスプリングインサート用レンチクランプ駒用レンチ
SXZCR／L1616H15TS255AMS3AJS3010T10ASS2TKY08FTKY10F
SXZCR／L2020K15TS255AMS3AJS3010T10ASS2TKY08FTKY10F
SXZCR／L2525M15TS255AMS3AJS3010T10ASS2TKY08FTKY10F

※締付けトルク：TS255=1N・m、AJS3010T10=2.5N・m

適用範囲

送り／切込みの適用範囲グラフ

送り／切込みの適用範囲グラフ

被削材かたさインサート材種切削速度
（m/min）
P軟鋼≦180HBUE6020250（150-350）
一般鋼150-250HBUE6020175（100-250）
Mステンレス鋼≦200HBVP15TF100（70-120）

※上表の加工条件は目安です。使用機械の剛性、被削材の形状およびクランプ状態により調整願います。

型番リスト

表示件数
  • 1
    • 型番
    SXZCL1616H15
    SXZCL2020K15
    SXZCL2525M15
    SXZCR1616H15
    SXZCR2020K15
    SXZCR2525M15

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    16
    16
    100
    657-8691
    16
    1個
    左
    20
    20
    125
    657-8705
    20
    1個
    左
    25
    25
    150
    -
    25
    1個
    右
    16
    16
    100
    657-8713
    16
    1個
    右
    20
    20
    125
    657-8721
    20
    1個
    右
    25
    25
    150
    -
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,745円
    ( 17,320円 )
    2日目
    16,683円
    ( 18,351円 )
    2日目
    19,095円
    ( 21,005円 )
    2日目
    15,745円
    ( 17,320円 )
    2日目
    16,683円
    ( 18,351円 )
    2日目
    19,095円
    ( 21,005円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ形倣い加工用工具。
    【特長】
    ・工具集約、サイクルタイムの短縮を実現。
    ・高い信頼性のダブルクランプ採用。
    ・倣い加工に適したブレーカ形状で良好な切屑処理を実現。
    ・スクリューオン式。
    ・25°菱形インサートを使用。
    ・60°までの引上げ加工が可能。
    【用途】
    ・倣い加工用。
    ・300°球面加工が可能。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
