三菱マテリアル

SN インサート対応バイト 外径加工用 重切削用ダブルクランプバイト

SN インサート対応バイト 外径加工用 重切削用ダブルクランプバイト
通常単価(税別)
14,740円～19,698円
税込単価
16,214円～21,668円
通常出荷日：2日目～4日目

外径加工用の重切削用SN○○インサート対応ダブルクランプバイト。【特長】・シンプルなクランプ機構で、抜...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

SN インサート対応バイト 外径加工用 重切削用ダブルクランプバイトの特長

ダブルクランプシリーズの部分名称

ダブルクランプシリーズの部分名称

ワンアクション形ダブルクランプ機構採用

  • 新開発のクランプ機構の採用で高いクランプ剛性を実現。
  • インサートの着脱が容易かつ確実なクランプを実現。
  • 優れたインデックス精度により高い刃先精度を実現。

最適化されたクランプ駒

クランプ駒の外観

クランプ駒の外観

クランプ駒は、CAE解析により剛性を保ちつつ、切りくずの流れを考慮した形状を実現し、切りくず詰まりを解消。
また、右・左勝手ホルダに共用可能な勝手無しタイプ。

防振性と切りくず排出性向上

ホルダヘッド部の部分名称

ホルダヘッド部の部分名称

ホルダヘッド部には耐防振性に優れたディンプル形状と、クーラント穴を設けて切りくず排出性を向上。
また、簡単に突き出し調整が可能な目盛り付き。

特殊表面処理の採用

特殊表面処理採用

特殊表面処理採用

ホルダおよびクランプ駒は特殊表面処理採用により、耐腐食性と切りくずさっ過による耐摩耗性を向上。

両端トルクス穴付きクランプねじ

トルクス穴を採用

トルクス穴を採用

クランプねじの両端に同サイズのトルクス穴を設けたことにより、逆バイト使用時でもインサートを容易に着脱でき、安定したクランプが可能。

切削性能

クランプ剛性

断続加工において耐欠損性向上

断続加工において耐欠損性向上

切削条件：被削材S45C φ300（直径300mm）

切削条件：被削材S45C φ300（直径300mm）



（単位：mm）



切削条件

  • 被削材：S45C
  • インサート：CNMG120408
  • 切削速度：70m/min
  • 切込み：3mm
  • 送り：0.35mm/rev
  • 乾式切削

※使用インサートは代表型番です。

刃先位置精度

安定した加工精度

安定した加工精度

刃先位置精度比較の切削イメージ図（100mm／φ60（直径60mm））

刃先位置精度比較の切削イメージ図（100mm／φ60（直径60mm））



（単位：mm）



切削条件

  • 被削材：SCM440
  • インサート：CNMG120408
  • 切削速度：150m/min
  • 切込み：3mm
  • 送り：0.6mm/rev
  • 湿式切削

※使用インサートは代表型番です。

ご使用上の注意

  • ※ インサートの取り付け・取り外しの際は、下図アンクランプ状態のように、クランプ駒突起部とインサートにすきまがあることを確認してください。目安としては、クランプ状態に対しクランプねじを2～3回転まわす程度です。
  • ※ インサートクランプの際、締めすぎはクランプ駒やクランプねじのトルクス穴を傷めるおそれがありますので必ず付属しているレンチを使用してください。（適正締め付けトルクはレンチサイズTKY20Fの場合5N・m、TKY15Fの場合3.5N・mです。）
アンクランプ状態

アンクランプ状態

クランプ状態

クランプ状態

  • ※ クランプ駒に切りくず干渉がある場合は、インサートブレーカの選択が不十分です。これは、被削材の仕上げ面精度に悪影響を及ぼしますので、インサートブレーカの見直しをお奨めします。

使用例



（単位：mm）



インサート対応バイト 外径・倣い加工用 ダブルクランプバイトの使用例1

インサート対応バイト 外径・倣い加工用 ダブルクランプバイトの使用例1



（単位：mm）



インサート対応バイト 外径・倣い加工用 ダブルクランプバイト2

インサート対応バイト 外径・倣い加工用 ダブルクランプバイト2

※使用例は代表型番です。本製品はMSBNとなります。

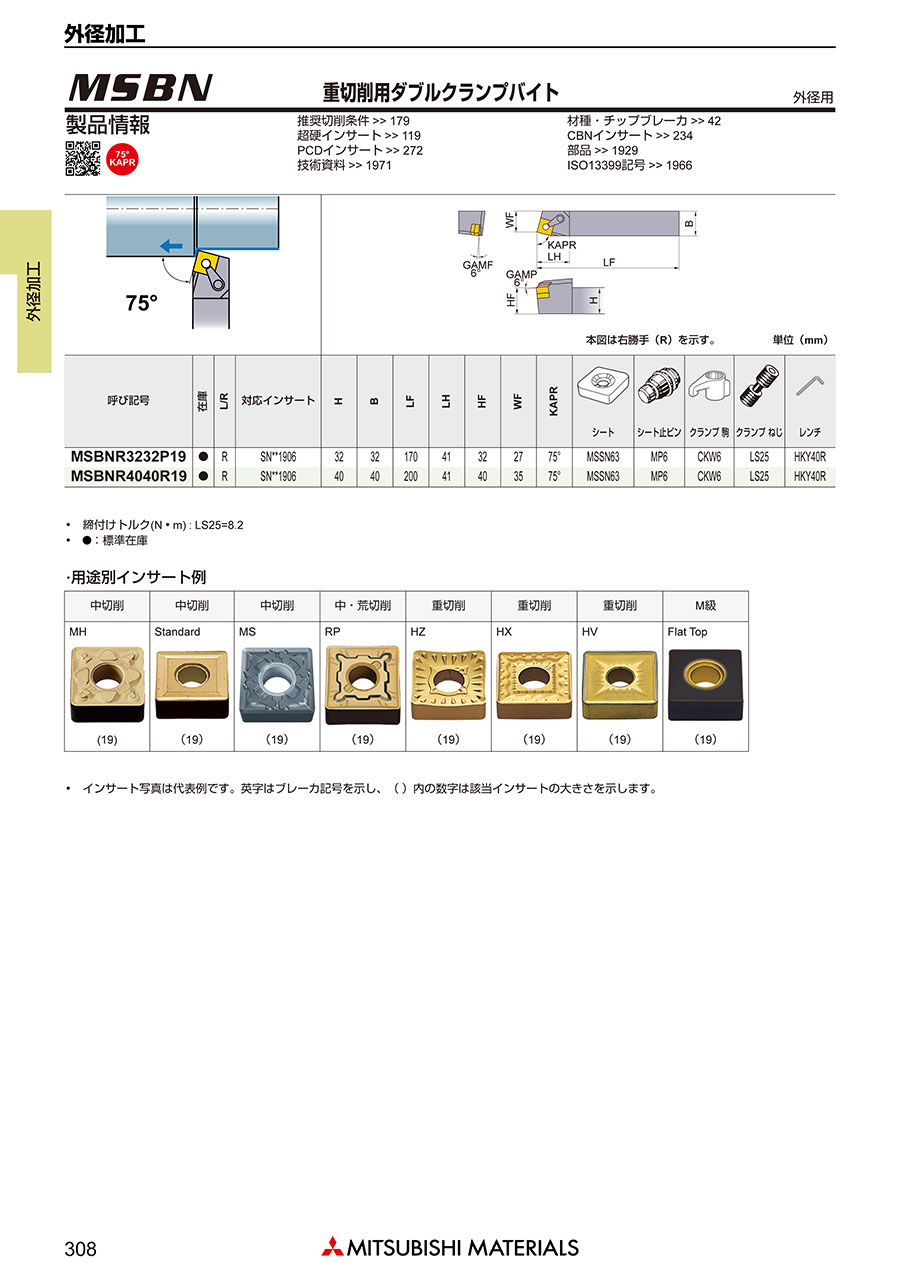

この製品の寸法図

ダブルクランプバイトの切削イメージ図

ダブルクランプバイトの切削イメージ図

MSBNR3232P19／MSBNR4040R19の寸法図

MSBNR3232P19／MSBNR4040R19の寸法図

※規格は右勝手（R）のみです。

呼び記号R対応インサート寸法
（mm）		シートシート止ピンクランプ駒クランプねじレンチ
HBLFLHHFWF
MSBNR3232P19●SNMG
SNMM
SNMA		1906○○3232170413227MSSN63MP6CKW6LS25HKY40R
MSBNR4040R19●1906○○4040200414035MSSN63MP6CKW6LS25HKY40R

※締付けトルク：LS25=8.2N・mです。

型番リスト

表示件数
  • 1
    • 型番
    MSBNR3232P19
    MSBNR4040R19

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    32
    32
    170
    655-9344
    32
    1個
    40
    40
    200
    655-9352
    40
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,740円
    ( 16,214円 )
    2日目
    19,698円
    ( 21,668円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    外径加工用の重切削用SN○○インサート対応ダブルクランプバイト。
    【特長】
    ・シンプルなクランプ機構で、抜群な安定加工を実現。
    ・ワンアクション形ダブルクランプ機構採用。
    ・最適化された新型のクランプ駒。
    ・防振性と切屑排出性向上。
    ・特殊表面処理の採用。
    ・両端トルクス穴付きクランプネジ。
    【用途】
    ・旋削用加工用ホルダ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
