三菱マテリアル

D形ボーリングヘッド VN インサート対応

D形ボーリングヘッド VN インサート対応
通常単価(税別)
29,294円～32,495円
税込単価
32,223円～35,745円
通常出荷日：2日目

内径ボーリング加工用工具 VN○○インサート対応。【特長】・最少加工径はφ40（直径40mm）から。・...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

D形ボーリングヘッド用アーバ

三菱マテリアル

D形ボーリングヘッド用アーバ
通常価格(税別)： 23,919円 (税込価格：26,311円)

通常出荷日：2 日目

よく一緒に見られています

C-SVUC/B-C 小物部品加工用ボーリングバー VC/VBインサート対応

三菱マテリアル

C-SVUC/B-C 小物部品加工用ボーリングバー VC/VBインサート対応
通常価格(税別)： 54,068円 (税込価格：59,475円)

通常出荷日：2 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

D形ボーリングヘッド VN○○インサート対応の詳細

D形ボーリングヘッド VN○○インサート対応 イメージ

D形ボーリングヘッド VN○○インサート対応 イメージ

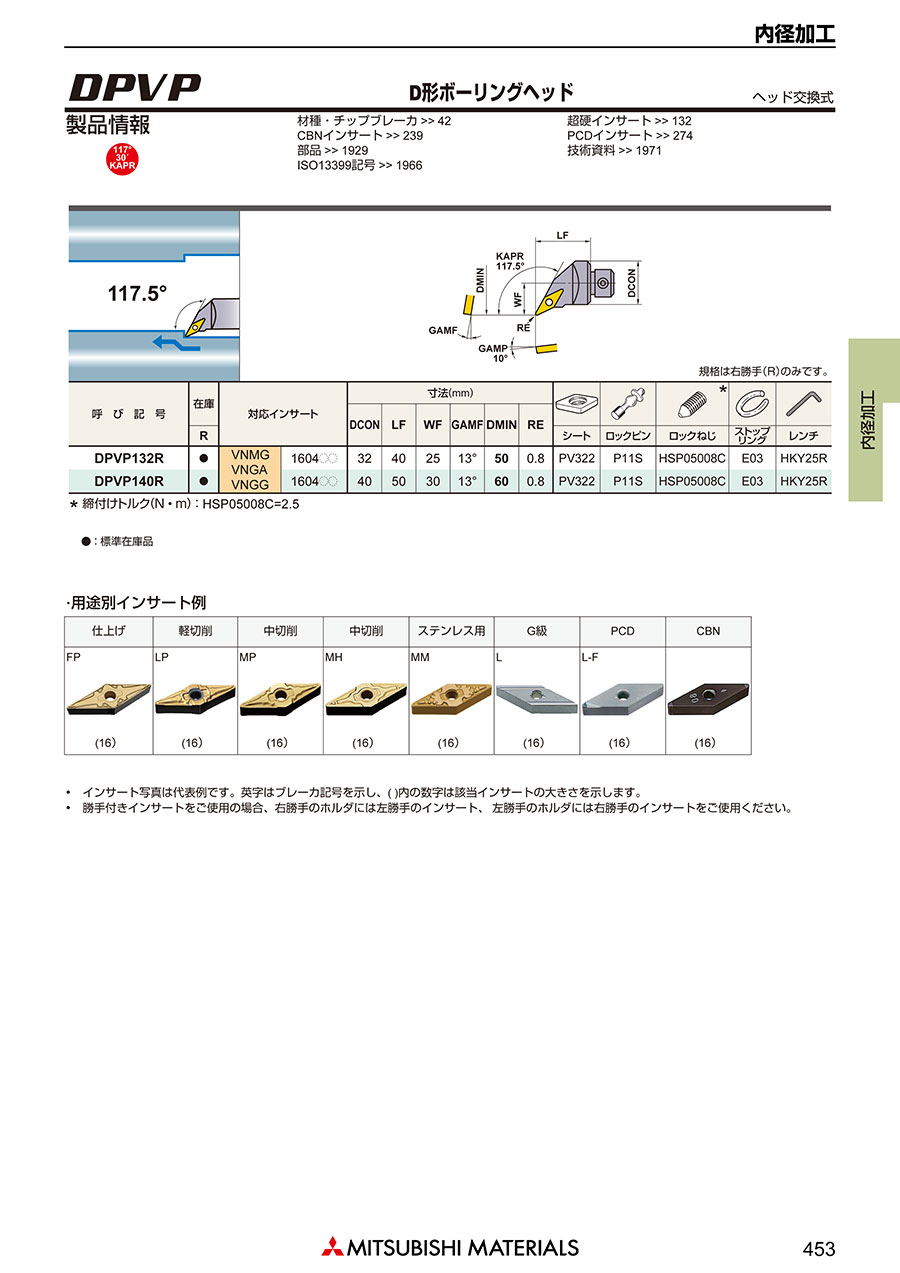

D形ボーリングヘッド VN○○インサート対応の寸法

寸法図

寸法図

呼び記号R対応インサート寸法（mm）シートロックピンロックねじストップリングレンチ
BDLFWFGAMFDMINRE
DPVP132R●VNMG
VNGA
VNGG		1604○○32402513°500.8PV322P11SHSP05008CE03HKY25R
DPVP140R●1604○○40503013°600.8PV322P11SHSP05008CE03HKY25R
  • ※ 締付けトルク（N・m）：HSP05008C=2.5

型番リスト

表示件数
  • 1
    • 型番
    DPVP132R
    DPVP140R

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    適合スリーブ

    		最小発注数量
    50
    32
    40
    32
    32
    662-3981
    B13232
    1個
    60
    40
    50
    40
    40
    662-3999
    B14040
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    29,294円
    ( 32,223円 )
    2日目
    32,495円
    ( 35,745円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    内径ボーリング加工用工具 VN○○インサート対応。
    【特長】
    ・最少加工径はφ40（直径40mm）から。
    ・経済的なネガティブインサートの使用。
    ・レバーロック式。
    ・ボーリングヘッドとアーバが分割されるヘッド交換型。
    【用途】
    ・内径ボーリング加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
