三菱マテリアル

D形ボーリングヘッド TN インサート対応

D形ボーリングヘッド TN インサート対応
通常単価(税別)
26,917円～31,021円
税込単価
29,609円～34,123円
通常出荷日：2日目

内径ボーリング加工用工具D形ボーリングヘッド TN○○インサート対応。【特長】・最少加工径はφ40（直...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

P形ボーリングバー TN○○インサート対応（クーラント穴あり）

三菱マテリアル

P形ボーリングバー TN○○インサート対応（クーラント穴あり）
通常価格(税別)： 19,229円 (税込価格：21,152円)

通常出荷日：2 日目 ～

よく一緒に見られています

D形ボーリングヘッド CN インサート対応

三菱マテリアル

D形ボーリングヘッド CN インサート対応
通常価格(税別)： 26,917円 (税込価格：29,609円)

通常出荷日：2 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

D形ボーリングヘッド TN○○インサート対応の詳細

D形ボーリングヘッド TN○○インサート対応 イメージ

D形ボーリングヘッド TN○○インサート対応 イメージ

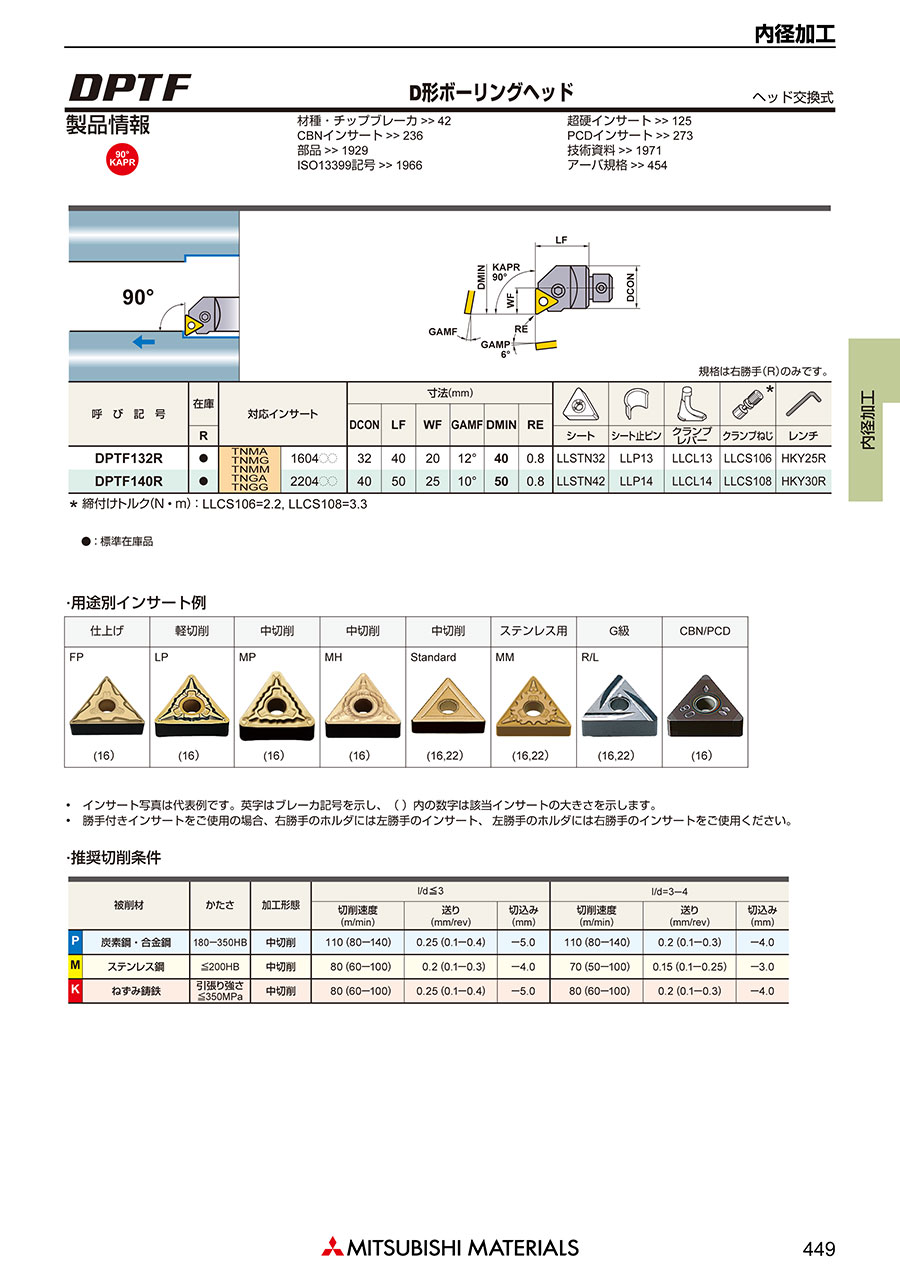

D形ボーリングヘッド TN○○インサート対応の寸法

寸法図

寸法図

呼び記号R対応インサート寸法（mm）シートシート止ピンクランプレバークランプねじレンチ
BDLFWFGAMFDMINRE
DPTF132R●TNMA
TNMG
TNMM
TNGA
TNGG		1604○○32402012°400.8LLSTN32LLP13LLCL13LLCS106HKY25R
DPTF140R●2204○○40502510°500.8LLSTN42LLP14LLCL14LLCS108HKY30R
  • ※ 締付けトルク（N・m）：LLCS106=2.2／LLCS108=3.3

型番リスト

表示件数
  • 1
    • 型番
    DPTF132R
    DPTF140R

    適合チップ切れ刃長

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    適合チップ

    クランプねじ

    レンチ

    適合スリーブ

    推奨締付けトルク

    (N・m)

    シート

    		最小発注数量
    16
    40
    32
    40
    32
    32
    662-3964
    TN○A1604○○、TN○G1604○○、TN○M1604○○
    LLCS106
    HKY25R
    B13232
    2.2
    LLSTN32
    1個
    22
    50
    40
    50
    40
    40
    -
    TN○A2204○○、TN○G2204○○、TN○M2204○○
    LLCS108
    HKY30R
    B14040
    3.3
    LLSTN42
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,917円
    ( 29,609円 )
    2日目
    31,021円
    ( 34,123円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    内径ボーリング加工用工具D形ボーリングヘッド TN○○インサート対応。
    【特長】
    ・最少加工径はφ40（直径40mm）から。
    ・経済的なネガティブインサートの使用。
    ・レバーロック式。
    ・ボーリングヘッドとアーバが分割されるヘッド交換型。
    【使用用途】
    ・内径ボーリング加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
