三菱マテリアル

D形ボーリングヘッド CN インサート対応

D形ボーリングヘッド CN インサート対応
通常単価(税別)
26,917円～30,436円
税込単価
29,609円～33,480円
通常出荷日：2日目

内径ボーリング加工用工具D形ボーリングヘッド CN○○インサート対応。【特長】・最小加工径はφ40から...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

D形ボーリングヘッド用アーバ

三菱マテリアル

D形ボーリングヘッド用アーバ
通常価格(税別)： 23,919円 (税込価格：26,311円)

通常出荷日：2 日目

よく一緒に見られています

D形ボーリングヘッド TN インサート対応

三菱マテリアル

D形ボーリングヘッド TN インサート対応
通常価格(税別)： 26,917円 (税込価格：29,609円)

通常出荷日：2 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

D形ボーリングヘッド CN○○インサート対応の詳細

D形ボーリングヘッド CN○○インサート対応 イメージ

D形ボーリングヘッド CN○○インサート対応 イメージ

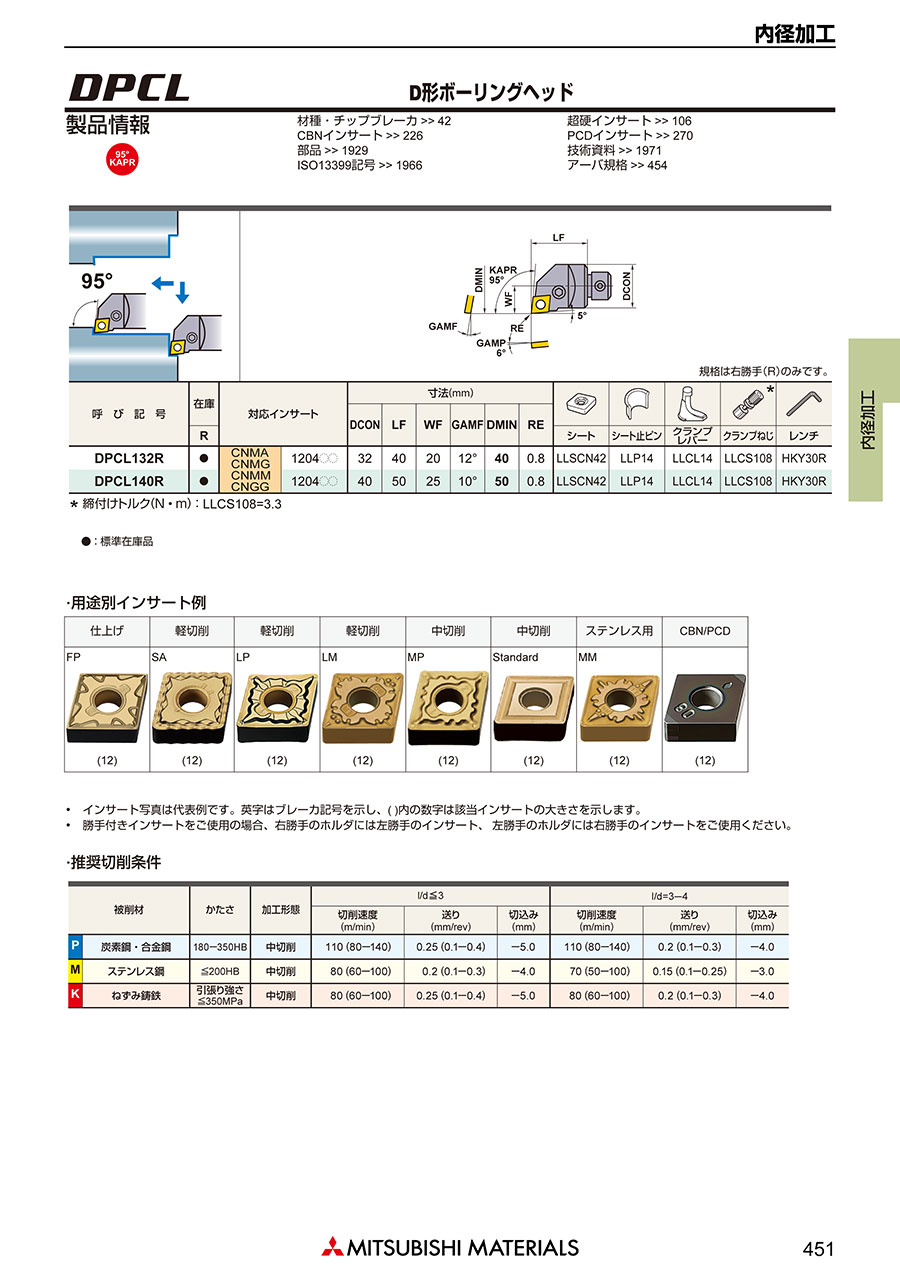

D形ボーリングヘッド CN○○インサート対応の寸法

寸法図

寸法図

呼び記号R対応インサート寸法
（mm）		シートシート止ピンクランプレバークランプねじレンチ
BDLFWFGAMFDMINRE
DPCL132R●CNMA
CNMG
CNMM
CNGG		1204〇〇32402012°400.8LLSCN42LLP14LLCL14LLCS108HKY30R
DPCL140R●1204〇〇40502510°500.8LLSCN42LLP14LLCL14LLCS108HKY30R
  • ※ 締付けトルク（N・m）：LLCS108=3.3

型番リスト

表示件数
  • 1
    • 型番
    DPCL132R
    DPCL140R

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    適合スリーブ

    		最小発注数量
    40
    32
    40
    32
    32
    662-3867
    B13232
    1個
    50
    40
    50
    40
    40
    662-3875
    B14040
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,917円
    ( 29,609円 )
    2日目
    30,436円
    ( 33,480円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    内径ボーリング加工用工具D形ボーリングヘッド CN○○インサート対応。
    【特長】
    ・最小加工径はφ40から。
    ・経済的なネガティブインサートの使用。
    ・レバーロック式。
    ・ボーリングヘッドとアーバが分割されるヘッド交換形。
    【使用用途】
    ・内径ボーリング加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    D形ボーリングヘッド CN インサート対応のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    D形ボーリングヘッド CN インサート対応
    D形ボーリングヘッド DN インサート対応
    D形ボーリングヘッド VN インサート対応
    M形ボーリングバー WN○○インサート対応(クーラント穴あり)
    H-SVPC-C 小物部品加工用ボーリングバー VCインサート対応
    スティックバー TCGTインサート対応(超硬シャンク)
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル
    通常価格26,917円-26,917円 -29,294円 -62,638円16,976円33,060円
    通常出荷日2日目2日目2日目2日目2日目2日目
    加工用途内径・通し穴内径・通し穴 / 端面・止まり穴 / 倣い内径・通し穴 / 倣い内径・通し穴 / 倣い内径・通し穴 / 倣い内径・通し穴 / 端面・止まり穴 / 倣い
    適合チップ形状C（80°ひし形）D（55°ひし形）V（35°ひし形）W（六角形）V（35°ひし形）T（三角形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ポジ7°（C）ポジ7°（C）
    適合チップ切れ刃長121516080806
    勝手右右右右右右
