三菱マテリアル

CN インサート対応バイト 外径・端面加工用 重切削用ダブルクランプバイト

CN インサート対応バイト 外径・端面加工用 重切削用ダブルクランプバイト
通常単価(税別)
14,300円～19,110円
税込単価
15,730円～21,021円
通常出荷日：2日目

シンプルなクランプ機構で、抜群な安定加工を実現。【特長】・ワンアクション形ダブルクランプ機構採用。・最...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

PTGN／PTFN TN○○インサート対応バイト LLバイト

三菱マテリアル

PTGN／PTFN TN○○インサート対応バイト LLバイト
通常価格(税別)： 7,839円 (税込価格：8,623円)

通常出荷日：在庫品1日目

よく一緒に見られています

CN○○インサート対応バイト 外径・端面加工用 LLバイト

三菱マテリアル

CN○○インサート対応バイト 外径・端面加工用 LLバイト
通常価格(税別)： 7,839円 (税込価格：8,623円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

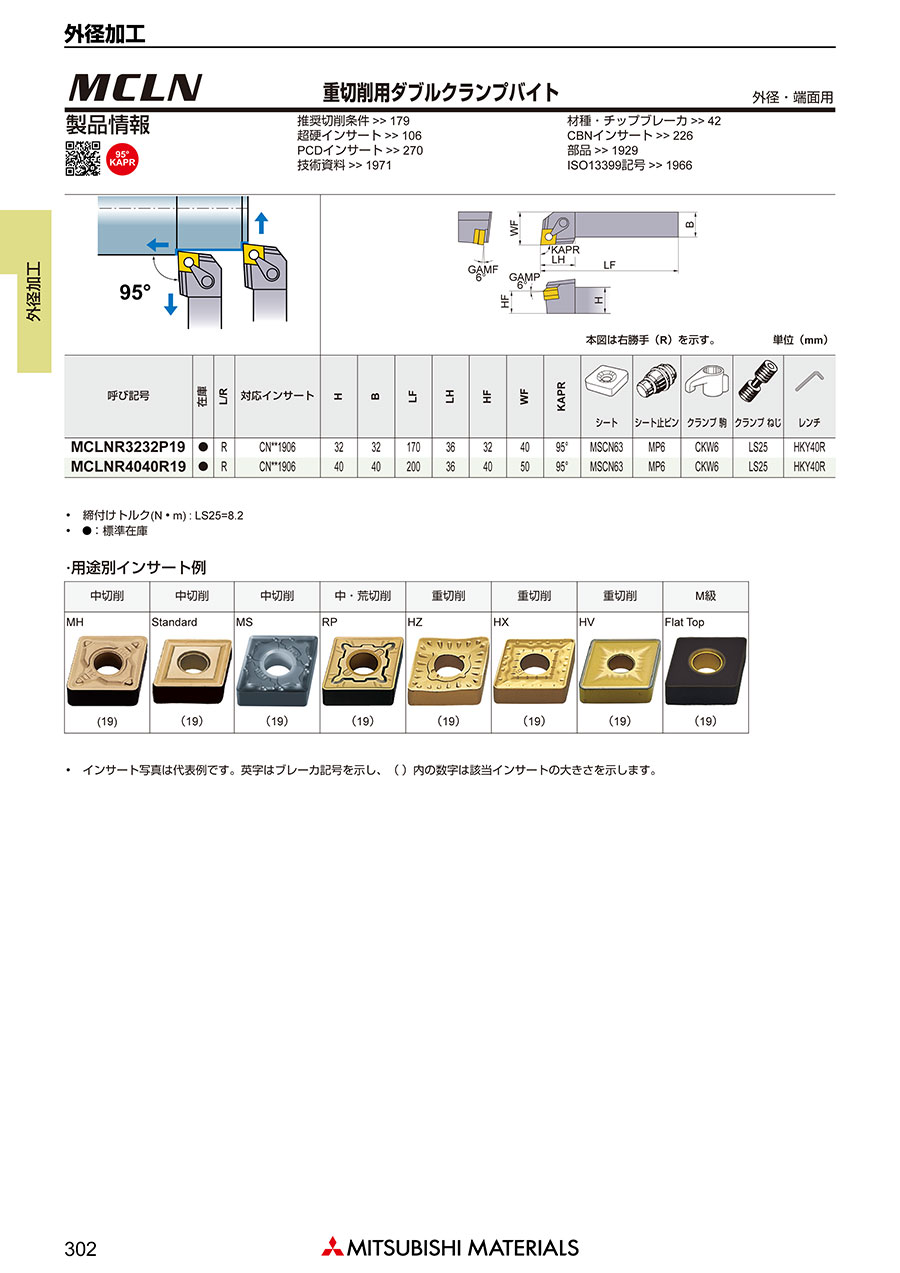

CN○○インサート対応バイト 外径・端面加工用 重切削用ダブルクランプバイトの詳細

CN○○インサート対応バイト 外径・端面加工用 重切削用ダブルクランプバイト イメージ

CN○○インサート対応バイト 外径・端面加工用 重切削用ダブルクランプバイト イメージ

  • インサ－トを確実にクランプ

CN○○インサート対応バイト 外径・端面加工用 重切削用ダブルクランプバイトの寸法

（単位：mm）

寸法図

寸法図

呼び記号R対応インサート寸法（mm）シートシート止ピンクランプ駒クランプねじレンチ
HBLFLHHFWF
MCLNR3232P19●CNMG
CNMM
CNMA		1906○○3232170363240MSCN63MP6CKW6LS25HKY40R
MCLNR4040R19●1906○○4040200364050MSCN63MP6CKW6LS25HKY40R
  • ※ 締付けトルク（N・m）：LS25=8.2

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    MCLNR3232P19
    注文停止中
    MCLNR4040R19

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    32
    32
    170
    655-9328
    32
    1個
    40
    40
    200
    655-9336
    40
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,300円
    ( 15,730円 )
    2日目
    19,110円
    ( 21,021円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    シンプルなクランプ機構で、抜群な安定加工を実現。
    【特長】
    ・ワンアクション形ダブルクランプ機構採用。
    ・最適化された新型のクランプ駒。
    ・防振性と切屑排出性向上。
    ・特殊表面処理の採用。
    ・両端トルクス穴付クランプネジ。
    【用途】
    ・旋削用加工用ホルダ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
