三菱マテリアル

VFMDRB 6枚刃インパクトミラクルラジアスエンドミル（M）

カタログ

通常単価(税別): 16,073円～140,126円

税込単価: 17,680円～154,139円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。【特長】・高硬度高...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

三菱マテリアル

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

さらなる高硬度、高能率、高速、長寿命へ。
インパクトミラクルコーティングと新超々微粒超硬合金、最適形状設計により、ソリッドエンドミルが更なる進化。

60HRCを超える高硬度材からプリハードン鋼、汎用材まで。
超高速加工から高能率加工まで。
突き出しの長い不安定な加工から微細精密加工まで。

幅広い加工用途をカバーする、新次元のエンドミルシリーズ。

新開発の「インパクトミラクルコーティング」を摘要し、単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現（右表組参照）。

先端、溝形状をさらにブラッシュアップ。
優れた耐チッピング性により、さらなる高速・高精度加工を達成。
摩擦抵抗を低減し、高品位な加工面を実現。

インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

外形図

使用方法・使用事例

使用事例

高硬度金型鋼の側面加工

優れた耐欠損性と耐摩耗性を実現

VFMDRB 6枚刃インパクトミラクルラジアスエンドミル（M）【追加工対応品】使用事例1

切削条件

エンドミル：VFMDRBD0600R050 （φ6×R0.5）
被削材：SKD11 （60HRC）
回転速度：8000min^-1 （151m/min）
送り速度：2400mm/min （0.05mm/tooth）
切削方式：ダウンカット、エアブロー

高硬度金型鋼の底面加工

工具摩耗微小。刃先欠損もなく安定加工を達成

VFMDRB 6枚刃インパクトミラクルラジアスエンドミル（M）【追加工対応品】使用事例2

切削条件

エンドミル：VFMDRBD1000R100 （φ10×R1）
被削材：SKD11 （60HRC）
回転速度：1600min^-1 （50m/min）
送り速度：480mm/min （0.05mm/tooth）
切削方式：ダウンカット、エアブロー

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材	合金鋼、高硬度鋼（-55HRC） NAK、SKD61、SUS420など			高硬度鋼（55-62HRC） SKD11など			高硬度鋼（62-70HRC） SKS、SKHなど
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ae（mm）
3	32,000	3,800	0.2	16,000	1,900	0.1	11,000	1,200	0.05
4	24,000	4,400	0.2	12,000	2,200	0.1	8,000	1,300	0.05
6	16,000	5,800	0.3	8,000	2,900	0.2	5,300	1,800	0.1
8	12,000	5,800	0.4	6,000	2,900	0.2	4,000	1,800	0.1
10	9,600	5,800	0.5	4,800	2,900	0.3	3,200	1,800	0.2
12	8,000	4,800	0.6	4,000	2,400	0.3	2,700	1,500	0.2
16	6,000	3,600	0.8	3,000	1,800	0.5	2,000	1,100	0.3
20	4,800	2,900	1.0	2,400	1,400	0.5	1,600	880	0.3

合金鋼、高硬度鋼（-55HRC）／NAK、SKD61、SUS420の切り込み量基準
（D：エンドミル外径）

高硬度鋼（55-62HRC）／SKD11等・高硬度鋼（62-70HRC）／SKS、SKH等の切り込み量基準
（D：エンドミル外径）

切削条件時の注意

機械や加工物取付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
側面切削の場合は、ダウンカットを推奨します。
エアブローなどで切りくずを強制的に除去し、ご使用ください。
溝切削では、クーラントをご使用ください。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	-	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

VFMDRB 6枚刃インパクトミラクルラジアスエンドミル（M）【追加工対応品】選定サポート情報2

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

刃径公差

最小発注数量

メーカー標準品	3	10	0.3	6	60	15	2D/3D	-0.02～0mm	1個
メーカー標準品	4	12	0.3	6	60	15	2D/3D	-0.02～0mm	1個
メーカー標準品	5	15	0.3	6	60	15	2D/3D	-0.02～0mm	1個
メーカー標準品	6	15	0.3	6	60	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	15	0.5	6	60	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	15	1	6	60	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	20	0.3	8	75	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	20	0.5	8	75	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	20	1	8	75	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	25	0.3	10	80	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	25	0.5	10	80	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	25	1	10	80	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	30	0.5	12	100	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	30	1	12	100	-	2D/3D	-0.02～0mm	1個
メーカー標準品	16	40	1	16	110	-	2D/3D	-0.03～0mm	1個
メーカー標準品	16	40	1.5	16	110	-	2D/3D	-0.03～0mm	1個
メーカー標準品	18	40	1	16	120	-	2D/3D	-0.03～0mm	1個
メーカー標準品	18	40	1.5	16	120	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	45	1	20	125	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	45	1.5	20	125	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	45	2	20	125	-	2D/3D	-0.03～0mm	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

16,073円 ( 17,680円 )	在庫品1日目当日出荷可能	-
16,753円 ( 18,428円 )	2日目	-
18,222円 ( 20,044円 )	2日目	-
20,103円 ( 22,113円 )	2日目	XCP-CR-MSXS6-R0.3
20,103円 ( 22,113円 )	2日目	XCP-CR-MSXS6-R0.5
20,103円 ( 22,113円 )	2日目	XCP-CR-MSXS6-R1
25,799円 ( 28,379円 )	2日目	-
25,799円 ( 28,379円 )	2日目	XCP-CR-MSXS8-R0.5
25,799円 ( 28,379円 )	2日目	XCP-CR-MSXS8-R1
34,711円 ( 38,182円 )	2日目	-
34,711円 ( 38,182円 )	2日目	XCP-CR-MSXS10-R0.5
34,711円 ( 38,182円 )	2日目	XCP-CR-MSXS10-R1
43,556円 ( 47,912円 )	2日目	XCP-CR-MSXS12-R0.5
43,556円 ( 47,912円 )	2日目	XCP-CR-MSXS12-R1
89,486円 ( 98,435円 )	2日目	XCP-CR-MSXS16-R1
89,486円 ( 98,435円 )	2日目	-
123,477円 ( 135,825円 )	2日目	-
123,477円 ( 135,825円 )	2日目	-
140,126円 ( 154,139円 )	2日目	XCP-CR-MSXS20-R1
140,126円 ( 154,139円 )	2日目	-
140,126円 ( 154,139円 )	2日目	-

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。
【特長】
・高硬度高速加工用ラジアスエンドミル（6枚刃）。
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速／高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・ラジアス形状、サイズ範囲直径3xR0.31～直径20xR2mm、ねじれ角 45°。
【用途】
・底面仕上げ加工、肩削り加工、ランピング加工、3次元倣い加工。
・溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

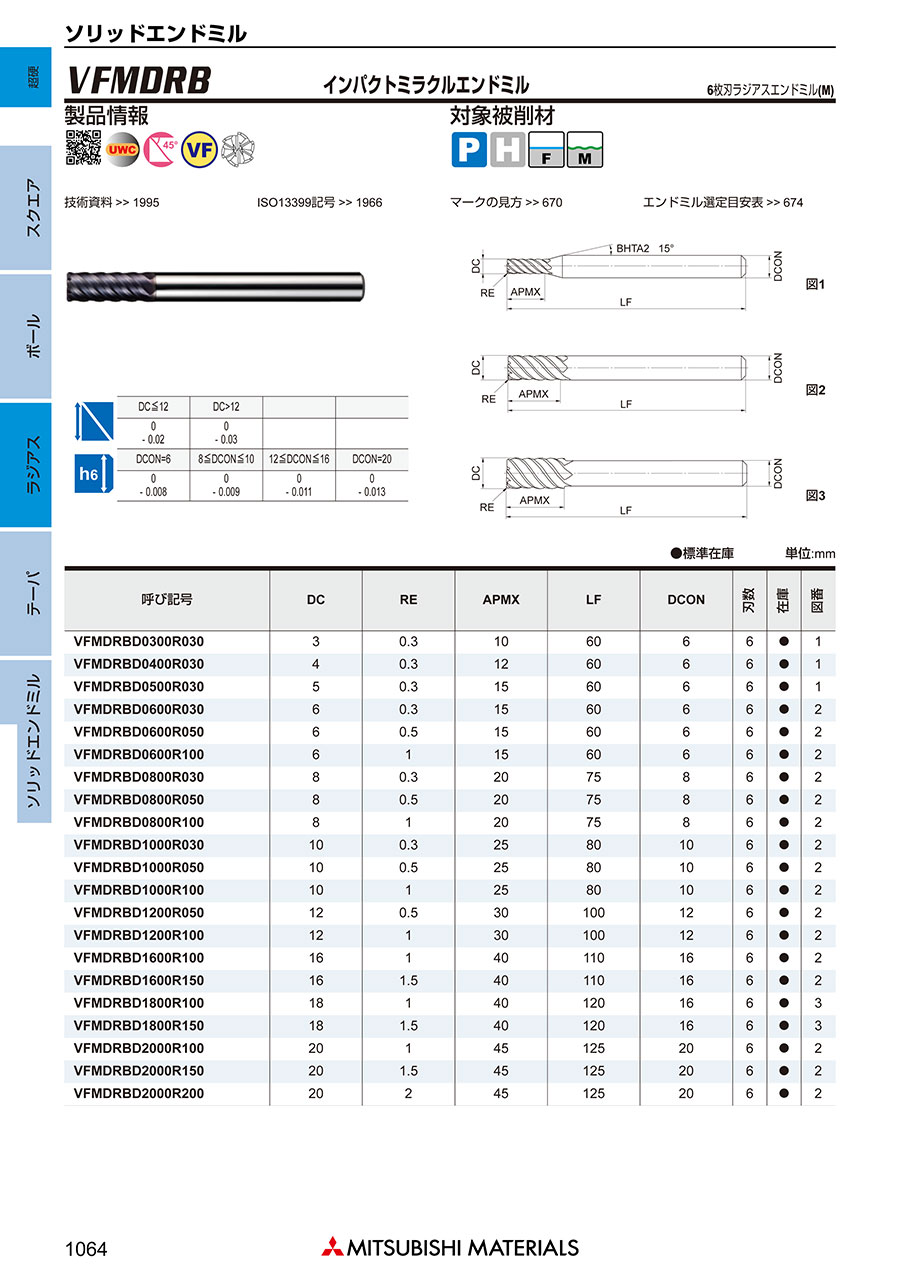

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードラジアスエンドミル EHHRE-TH3
オーエスジー
AE-VMFE 超硬防振型エンドミルラジアスタイプ
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
