三菱マテリアル

MS4MRB 4枚刃エムスターラジアスエンドミル（M）

カタログ

通常単価(税別): 7,950円～71,182円

税込単価: 8,745円～78,300円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

汎用4枚刃ラジアスエンドミル。【特長】・汎用性に優れた超硬エンドミル。・外径3～20mm、ねじれ角30...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

三菱マテリアル

通常出荷日：在庫品1日目

未確定：候補が58型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

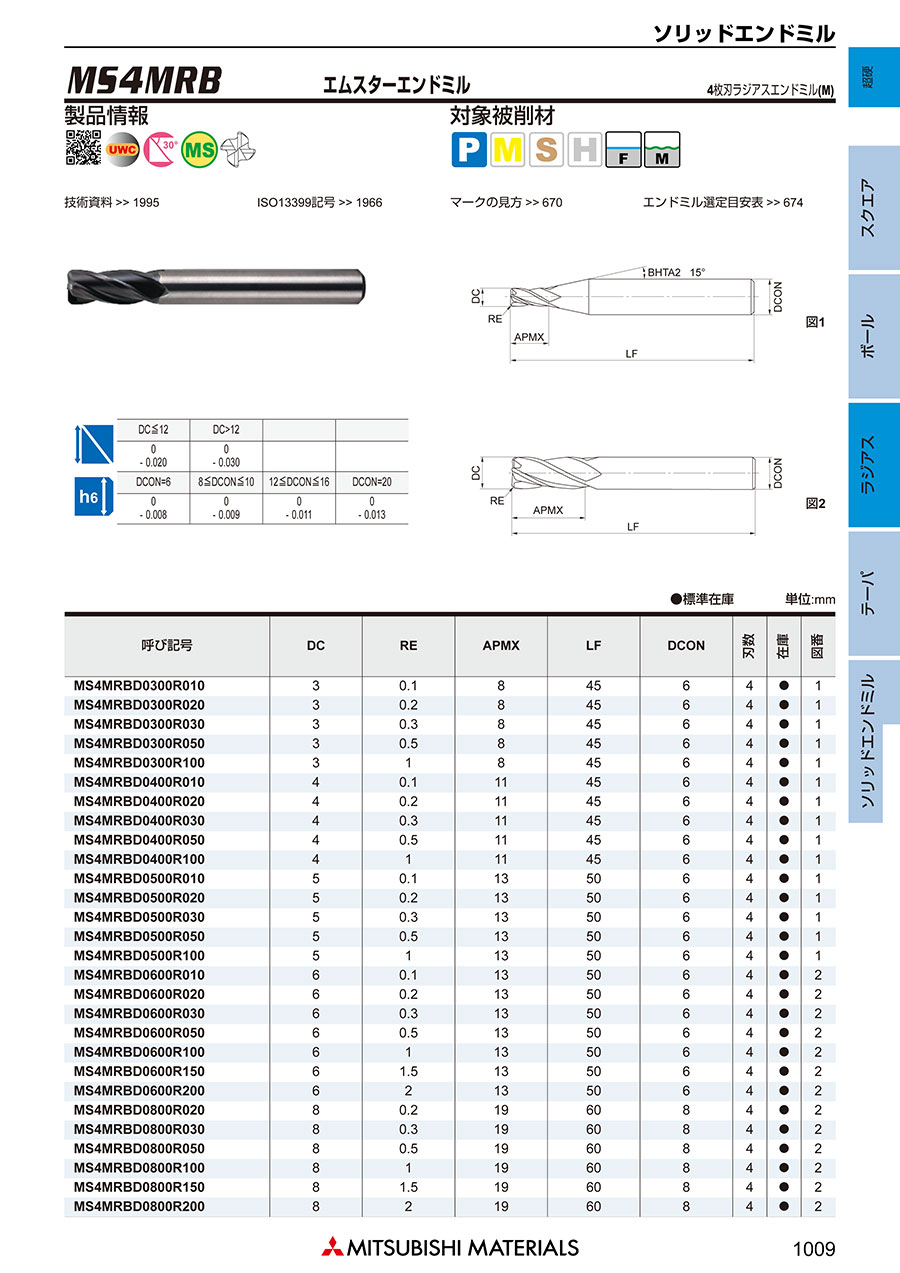

カタログ

商品情報

外形図

推奨切削条件

MS4MRB 4枚刃エムスターラジアスエンドミル（M）の詳細

MS4MRB 4枚刃エムスターラジアスエンドミル（M）イメージ

外形図

寸法図1／寸法図2

（単位：mm）

呼び記号	DC	RE	APMX	LF	DCON	刃数	図
MS4MRBD0300R010	3	0.1	8	45	6	4	1
MS4MRBD0300R020	3	0.2	8	45	6	4	1
MS4MRBD0300R030	3	0.3	8	45	6	4	1
MS4MRBD0300R050	3	0.5	8	45	6	4	1
MS4MRBD0300R100	3	1	8	45	6	4	1
MS4MRBD0400R010	4	0.1	11	45	6	4	1
MS4MRBD0400R020	4	0.2	11	45	6	4	1
MS4MRBD0400R030	4	0.3	11	45	6	4	1
MS4MRBD0400R050	4	0.5	11	45	6	4	1
MS4MRBD0400R100	4	1	11	45	6	4	1
MS4MRBD0500R010	5	0.1	13	50	6	4	1
MS4MRBD0500R020	5	0.2	13	50	6	4	1
MS4MRBD0500R030	5	0.3	13	50	6	4	1
MS4MRBD0500R050	5	0.5	13	50	6	4	1
MS4MRBD0500R100	5	1	13	50	6	4	1
MS4MRBD0600R010	6	0.1	13	50	6	4	2
MS4MRBD0600R020	6	0.2	13	50	6	4	2
MS4MRBD0600R030	6	0.3	13	50	6	4	2
MS4MRBD0600R050	6	0.5	13	50	6	4	2
MS4MRBD0600R100	6	1	13	50	6	4	2
MS4MRBD0600R150	6	1.5	13	50	6	4	2
MS4MRBD0600R200	6	2	13	50	6	4	2
MS4MRBD0800R020	8	0.2	19	60	8	4	2
MS4MRBD0800R030	8	0.3	19	60	8	4	2
MS4MRBD0800R050	8	0.5	19	60	8	4	2
MS4MRBD0800R100	8	1	19	60	8	4	2
MS4MRBD0800R150	8	1.5	19	60	8	4	2
MS4MRBD0800R200	8	2	19	60	8	4	2
MS4MRBD0800R250	8	2.5	19	60	8	4	2
MS4MRBD0800R300	8	3	19	60	8	4	2
MS4MRBD1000R020	10	0.2	22	70	10	4	2
MS4MRBD1000R030	10	0.3	22	70	10	4	2
MS4MRBD1000R050	10	0.5	22	70	10	4	2
MS4MRBD1000R100	10	1	22	70	10	4	2
MS4MRBD1000R150	10	1.5	22	70	10	4	2
MS4MRBD1000R200	10	2	22	70	10	4	2
MS4MRBD1000R250	10	2.5	22	70	10	4	2
MS4MRBD1000R300	10	3	22	70	10	4	2
MS4MRBD1200R020	12	0.2	26	75	12	4	2
MS4MRBD1200R030	12	0.3	26	75	12	4	2
MS4MRBD1200R050	12	0.5	26	75	12	4	2
MS4MRBD1200R100	12	1	26	75	12	4	2
MS4MRBD1200R150	12	1.5	26	75	12	4	2
MS4MRBD1200R200	12	2	26	75	12	4	2
MS4MRBD1200R250	12	2.5	26	75	12	4	2
MS4MRBD1200R300	12	3	26	75	12	4	2
MS4MRBD1600R050	16	0.5	32	90	16	4	2
MS4MRBD1600R100	16	1	32	90	16	4	2
MS4MRBD1600R150	16	1.5	32	90	16	4	2
MS4MRBD1600R200	16	2	32	90	16	4	2
MS4MRBD1600R250	16	2.5	32	90	16	4	2
MS4MRBD1600R300	16	3	32	90	16	4	2
MS4MRBD2000R050	20	0.5	38	100	20	4	2
MS4MRBD2000R100	20	1	38	100	20	4	2
MS4MRBD2000R150	20	1.5	38	100	20	4	2
MS4MRBD2000R200	20	2	38	100	20	4	2
MS4MRBD2000R250	20	2.5	38	100	20	4	2
MS4MRBD2000R300	20	3	38	100	20	4	2

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

刃径公差

最小発注数量

メーカー標準品	3	8	0.1	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	3	8	0.2	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	3	8	0.3	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	3	8	0.5	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	3	8	1	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	4	11	0.1	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	4	11	0.2	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	4	11	0.3	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	4	11	0.5	6	45	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	4	11	1	6	45	tebis / Zoller	15	2D/3D	-0.02～0mm	1個
メーカー標準品	5	13	0.1	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	5	13	0.2	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	5	13	0.3	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	5	13	0.5	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	5	13	1	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	6	13	0.1	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	13	0.2	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	13	0.3	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	13	0.5	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	13	1	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	13	1.5	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	6	13	2	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	0.2	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	0.3	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	0.5	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	1	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	1.5	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	2	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	2.5	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	19	3	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	0.2	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	0.3	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	0.5	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	1	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	1.5	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	2	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	2.5	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	22	3	10	70	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	0.2	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	0.3	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	0.5	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	1	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	1.5	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	2	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	2.5	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	26	3	12	75	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	16	32	0.5	16	90	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	16	32	1	16	90	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	16	32	1.5	16	90	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	16	32	2	16	90	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	16	32	2.5	16	90	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	16	32	3	16	90	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	38	0.5	20	100	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	38	1	20	100	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	38	1.5	20	100	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	38	2	20	100	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	38	2.5	20	100	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	38	3	20	100	-	-	2D/3D	-0.03～0mm	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

7,950円 ( 8,745円 )	2日目	XAL-CR-EM4S3-R0.1
7,950円 ( 8,745円 )	在庫品1日目当日出荷可能	XAL-CR-EM4S3-R0.2
7,950円 ( 8,745円 )	2日目	XAL-CR-EM4S3-R0.3
8,775円 ( 9,653円 )	在庫品1日目当日出荷可能	XAL-CR-EM4S3-R0.5
9,452円 ( 10,397円 )	5日目	XAL-CR-EM4S3-R1
8,402円 ( 9,242円 )	2日目	XAL-CR-EM4S4-R0.1
8,402円 ( 9,242円 )	2日目	XAL-CR-EM4S4-R0.2
8,402円 ( 9,242円 )	在庫品1日目当日出荷可能	XAL-CR-EM4S4-R0.3
9,377円 ( 10,315円 )	2日目	XAL-CR-EM4S4-R0.5
10,082円 ( 11,090円 )	2日目	XAL-CR-EM4S4-R1
8,552円 ( 9,407円 )	2日目	XAL-CR-EM4S5-R0.1
8,552円 ( 9,407円 )	2日目	XAL-CR-EM4S5-R0.2
8,552円 ( 9,407円 )	2日目	XAL-CR-EM4S5-R0.3
9,452円 ( 10,397円 )	2日目	XAL-CR-EM4S5-R0.5
10,160円 ( 11,176円 )	2日目	XAL-CR-EM4S5-R1
9,452円 ( 10,397円 )	在庫品1日目当日出荷可能	XAL-CR-EM4S6-R0.1
9,452円 ( 10,397円 )	2日目	XAL-CR-EM4S6-R0.2
9,452円 ( 10,397円 )	2日目	XAL-CR-EM4S6-R0.3
9,705円 ( 10,676円 )	在庫品1日目当日出荷可能	XAL-CR-EM4S6-R0.5
10,385円 ( 11,424円 )	3日目	XAL-CR-EM4S6-R1
9,583円 ( 10,541円 )	2日目	XAL-CR-EM4S6-R1.5
9,784円 ( 10,762円 )	2日目	XAL-CR-EM4S6-R2
12,330円 ( 13,563円 )	2日目	XAL-CR-EM4S8-R0.2
12,330円 ( 13,563円 )	2日目	XAL-CR-EM4S8-R0.3
12,531円 ( 13,784円 )	2日目	XAL-CR-EM4S8-R0.5
13,536円 ( 14,890円 )	2日目	XAL-CR-EM4S8-R1
13,804円 ( 15,184円 )	2日目	XAL-CR-EM4S8-R1.5
14,407円 ( 15,848円 )	2日目	XAL-CR-EM4S8-R2
14,407円 ( 15,848円 )	2日目	XAL-CR-EM4S8-R2.5
12,698円 ( 13,968円 )	3日目	XAL-CR-EM4S8-R3
14,742円 ( 16,216円 )	2日目	XAL-CR-EM4S10-R0.2
14,742円 ( 16,216円 )	2日目	XAL-CR-EM4S10-R0.3
15,144円 ( 16,658円 )	2日目	XAL-CR-EM4S10-R0.5
16,015円 ( 17,617円 )	2日目	XAL-CR-EM4S10-R1
16,820円 ( 18,502円 )	2日目	XAL-CR-EM4S10-R1.5
17,458円 ( 19,204円 )	2日目	XAL-CR-EM4S10-R2
17,289円 ( 19,018円 )	2日目	XAL-CR-EM4S10-R2.5
17,289円 ( 19,018円 )	2日目	XAL-CR-EM4S10-R3
19,165円 ( 21,082円 )	2日目	XAL-CR-EM4S12-R0.2
19,165円 ( 21,082円 )	2日目	XAL-CR-EM4S12-R0.3
19,567円 ( 21,524円 )	2日目	XAL-CR-EM4S12-R0.5
20,907円 ( 22,998円 )	2日目	XAL-CR-EM4S12-R1
21,711円 ( 23,882円 )	2日目	XAL-CR-EM4S12-R1.5
22,448円 ( 24,693円 )	2日目	XAL-CR-EM4S12-R2
22,448円 ( 24,693円 )	2日目	XAL-CR-EM4S12-R2.5
22,448円 ( 24,693円 )	2日目	XAL-CR-EM4S12-R3
40,943円 ( 45,037円 )	2日目	XAL-CR-EM4S16-R0.5
43,891円 ( 48,280円 )	2日目	XAL-CR-EM4S16-R1
45,499円 ( 50,049円 )	2日目	XAL-CR-EM4S16-R1.5
46,906円 ( 51,597円 )	2日目	XAL-CR-EM4S16-R2
46,906円 ( 51,597円 )	2日目	XAL-CR-EM4S16-R2.5
46,906円 ( 51,597円 )	2日目	XAL-CR-EM4S16-R3
62,234円 ( 68,457円 )	2日目	XAL-CR-EM4S20-R0.5
66,708円 ( 73,379円 )	2日目	XAL-CR-EM4S20-R1
69,148円 ( 76,063円 )	2日目	XAL-CR-EM4S20-R1.5
71,182円 ( 78,300円 )	2日目	XAL-CR-EM4S20-R2
71,182円 ( 78,300円 )	2日目	XAL-CR-EM4S20-R2.5
71,182円 ( 78,300円 )	2日目	XAL-CR-EM4S20-R3

詳細情報

基本情報

基本情報

汎用4枚刃ラジアスエンドミル。
【特長】
・汎用性に優れた超硬エンドミル。
・外径3～20mm、ねじれ角30°。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
高能率側面切削用エンドミル ER5HS-PN 首下5DCタイプ
オーエスジー
AM-HFC アディティブ・マニュファクチャリング用エンドミル高送りラジアスタイプ
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
