三菱マテリアル

VF4MD 4枚刃インパクトミラクルエンドミル（M）

カタログ |

通常単価(税別): 8,048円～73,213円

税込単価: 8,853円～80,534円

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンド...

加工用途（加工形状）
平面 / 側面 / 溝 / 傾斜切り込み
工具材質
超硬
被削材
調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
4
コーナー形状
アタリ付き
コーティング詳細
インパクトミラクル

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

さらなる高硬度、高能率、高速、長寿命へ。
インパクトミラクルコーティングと新超々微粒超硬合金、最適形状設計により、ソリッドエンドミルが更なる進化。

60HRCを超える高硬度材からプリハードン鋼、汎用材まで。
超高速加工から高能率加工まで。
突き出しの長い不安定な加工から微細精密加工まで。

幅広い加工用途をカバーする、新次元のエンドミルシリーズ。

新開発の「インパクトミラクルコーティング」を摘要し、単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現（右表組参照）。

先端、溝形状をさらにブラッシュアップ。
優れた耐チッピング性により、さらなる高速・高精度加工を達成。
摩擦抵抗を低減し、高品位な加工面を実現。

インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

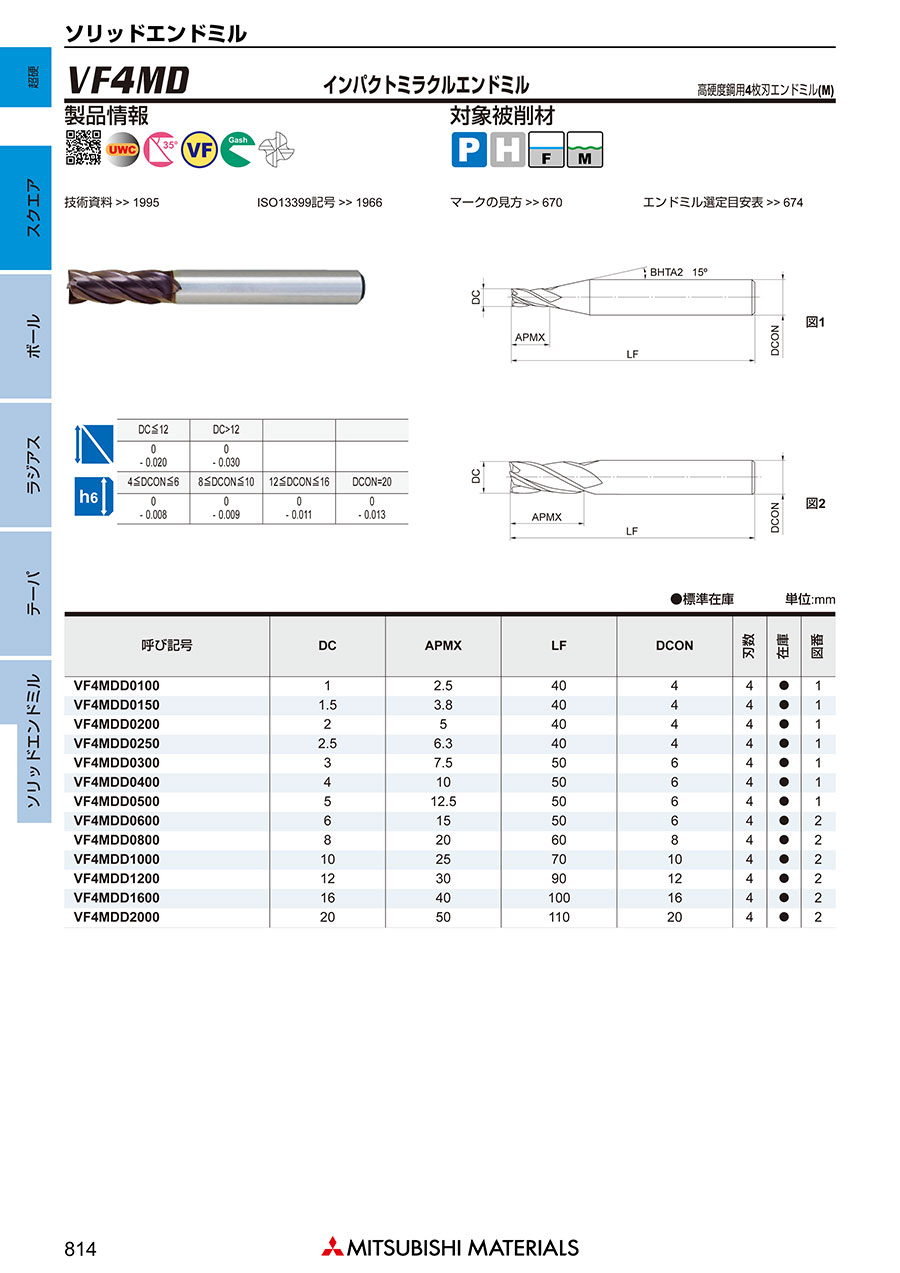

外形図

使用方法・使用事例

使用事例

VF4MDの切削抵抗比較

切削条件

エンドミル：VF4MDD0600
被削材：SKD61（52HRC）
回転速度：1,800min^-1（34m/min）
送り速度：300mm/min（0.04mm/tooth）
切削方式：ダウンカット、エアブロー

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に
回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を
確認して補正しながらご使用ください。

被削材	炭素鋼、合金鋼、工具鋼プリハードン鋼（-45HRC） SKD61、NAKなど			高硬度（45-55HRC） SKD61、STAVAX			高硬度鋼（55HRC-） SKD11、高速度工具鋼など
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap/ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap/ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap/ae（mm）
1	40,000	3,000	0.06	32,000	2,400	0.06	16,000	710	0.05
1.5	40,000	4,500	0.12	32,000	3,600	0.08	10,600	650	0.08
2	30,000	4,500	0.18	24,000	3,600	0.10	8,100	520	0.10
2.5	24,000	3,900	0.25	19,000	3,000	0.13	6,400	450	0.13
3	20,000	3,500	0.30	16,000	2,700	0.15	5,400	390	0.15
4	15,000	3,000	0.40	12,000	2,400	0.20	4,000	450	0.20
5	12,000	2,400	0.50	9,000	1,800	0.25	3,200	380	0.20
6	10,000	2,100	0.60	7,000	1,400	0.30	2,700	320	0.20
8	8,000	1,500	0.80	5,600	1,100	0.40	2,000	240	0.20
10	6,400	1,400	1.00	4,500	950	0.50	1,600	210	0.30
12	5,400	1,200	1.00	3,800	860	0.50	1,300	160	0.30
16	2,400	550	3.00	1,200	280	0.80	1,000	130	0.30
20	1,900	480	4.00	1,000	240	1.00	800	100	0.30

切り込み量基準（D：エンドミル外径）

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	-	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

刃径公差

最小発注数量

メーカー標準品	1	2.5	4	40	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	1.5	3.8	4	40	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	2	5	4	40	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	2.5	6.3	4	40	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	3	7.5	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	4	10	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	5	12.5	6	50	-	15	2D/3D	-0.02～0mm	1個
メーカー標準品	6	15	6	50	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	8	20	8	60	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	10	25	10	70	tebis / Zoller	-	2D/3D	-0.02～0mm	1個
メーカー標準品	12	30	12	90	-	-	2D/3D	-0.02～0mm	1個
メーカー標準品	16	40	16	100	-	-	2D/3D	-0.03～0mm	1個
メーカー標準品	20	50	20	110	-	-	2D/3D	-0.03～0mm	1個

通常単価(税別) (税込単価)	通常出荷日

8,249円 ( 9,074円 )	4日目
8,048円 ( 8,853円 )	4日目
8,048円 ( 8,853円 )	2日目
8,145円 ( 8,960円 )	3日目
8,310円 ( 9,141円 )	4日目
9,060円 ( 9,966円 )	4日目
9,342円 ( 10,276円 )	4日目
10,584円 ( 11,642円 )	5日目
14,003円 ( 15,403円 )	4日目
18,693円 ( 20,562円 )	3日目
23,517円 ( 25,869円 )	4日目
48,403円 ( 53,243円 )	4日目
73,213円 ( 80,534円 )	4日目

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。
【特長】
・高硬度高速加工に対応した4枚刃スクエアエンドミル。
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速・高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・スクエア形状、サイズ範囲直径1～20mm、ねじれ角 35°。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工。
・ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHS形（スクエアタイプ・ショート刃長）
ダイジェット
ワンカット70エンドミル SEHH形（スクエアタイプ・レギュラ刃長）
オーエスジー
AE-ML-H　高硬度鋼用超硬エンドミル多刃スクエアタイプロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

VF4MD 4枚刃インパクトミラクルエンドミル（M）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 VF4MD 4枚刃インパクトミラクルエンドミル（M）	VF2MD 2枚刃インパクトミラクルエンドミル（M）	VF4MV インパクトミラクルエンドミル	VF2MV インパクトミラクルエンドミル	VF8MHVCH インパクトミラクルエンドミル	VF6MHV 6枚刃インパクトミラクル制振エンドミル（M）
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル
通常価格	8,048円-	7,072円 -	10,787円 -	7,072円 -	61,079円 -	10,787円 -
通常出荷日	2日目〜	在庫品1日目〜	3日目〜	3日目〜	4日目	在庫品1日目〜
加工用途（加工形状）	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 傾斜切り込み	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 傾斜切り込み	平面 / 側面 / 傾斜切り込み
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	不等リード・不等分割	不等リード・不等分割	不等リード・不等分割	不等リード・不等分割
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
