三菱マテリアル

VC3MB 3枚刃ミラクル ボールエンドミル（M）

VC3MB 3枚刃ミラクル ボールエンドミル（M） VC3MBR0300
通常単価(税別)
11,840円10,064円
税込単価
13,024円11,070円
一部SALE 2026.12.31まで
通常出荷日：在庫品1日目当日出荷可能

汎用性を高めた独自（Ai,Ti)NコーティングVCコーティング。ドライ加工にも対応できます。高能率加工...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

MP2SSB エムエスプラスエンドミル

三菱マテリアル

MP2SSB エムエスプラスエンドミル
通常価格(税別)： 3,878円 (税込価格：4,266円)

通常出荷日：在庫品1日目

型番:

VC3MBR0300
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

VC3MBR0300の仕様・寸法情報

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼[○] / 調質鋼[◎] / 高硬度鋼～HRC55[○] / ステンレス鋼[○] / 鋳鉄[○] / チタン[○]
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃径(mm)
6
刃数(枚)
3
刃長(mm)
12
コーナ・ボール半径(mm)
3
シャンク径(mm)
6
全長(mm)
80
R精度(μm)
±10
首部勾配(°)
-
CADデータ有無(2Ｄ/3Ｄ)
2D/3D
コーティング詳細
ミラクル
ねじれ角詳細
30°
刃径公差
-0.02～0mm

商品情報





製品特長・仕様

製品の基本仕様・特長

高精度・高送り加工を実現



1）独自の3枚刃形状により高能率加工を実現

独自設計の3枚刃形状の採用により良好な切れ味と切りくず排出性を実現しました。
今までにない高能率加工を可能にします。
VC3MB 3枚刃ミラクル ボールエンドミル（M） 特長1

VC-3MB 先端形状

2）高精度3枚刃形状により荒から仕上げまで一気に加工

R公差±0.01mmの高精度R形状により、3枚刃の高能率加工を高精度で実現します。


中心部まで高精度
独自の中心部切れ刃処理により、R切れ刃全体に渡り高精度な3枚刃ボールエンドミルを実現
VC3MB 3枚刃ミラクル ボールエンドミル（M） 特長2

VC-3MB R3

3）深掘り加工にロングシャンクもラインアップ

通常のM刃長に加え、ロングシャンクタイプもラインアップしました。
深掘り加工で干渉の少ない、高精度加工が可能です。
VC3MB 3枚刃ミラクル ボールエンドミル（M） 特長3

B社品

VC3MB 3枚刃ミラクル ボールエンドミル（M） 特長4

A社品

性能・試験情報

切削事例1：高能率加工でも長寿命

エンドミルVC-3MB R3
被削材SKD61（50HRC）
回転速度10,000min-1
切削速度104m/min
送り速度400mm/min
送り量0.13mm/tooth
切削方式ダウンカット、エアブロー
VC3MB 3枚刃ミラクル ボールエンドミル（M） 切削事例1-1
VC3MB 3枚刃ミラクル ボールエンドミル（M） 切削事例1-2


切削事例2：仕上げ加工でも高精度高能率加工を実現

エンドミルVC-3MB R3
被削材PX5
回転速度20,000min-1
切削速度135m/min
送り速度6,000mm/min
送り量0.1mm/tooth
切削方式ダウンカット、エアブロー
VC3MB 3枚刃ミラクル ボールエンドミル（M） 切削事例2-1
VC3MB 3枚刃ミラクル ボールエンドミル（M） 切削事例2-2

切削長700m加工後の状態
Rz：粗さの最大高さ

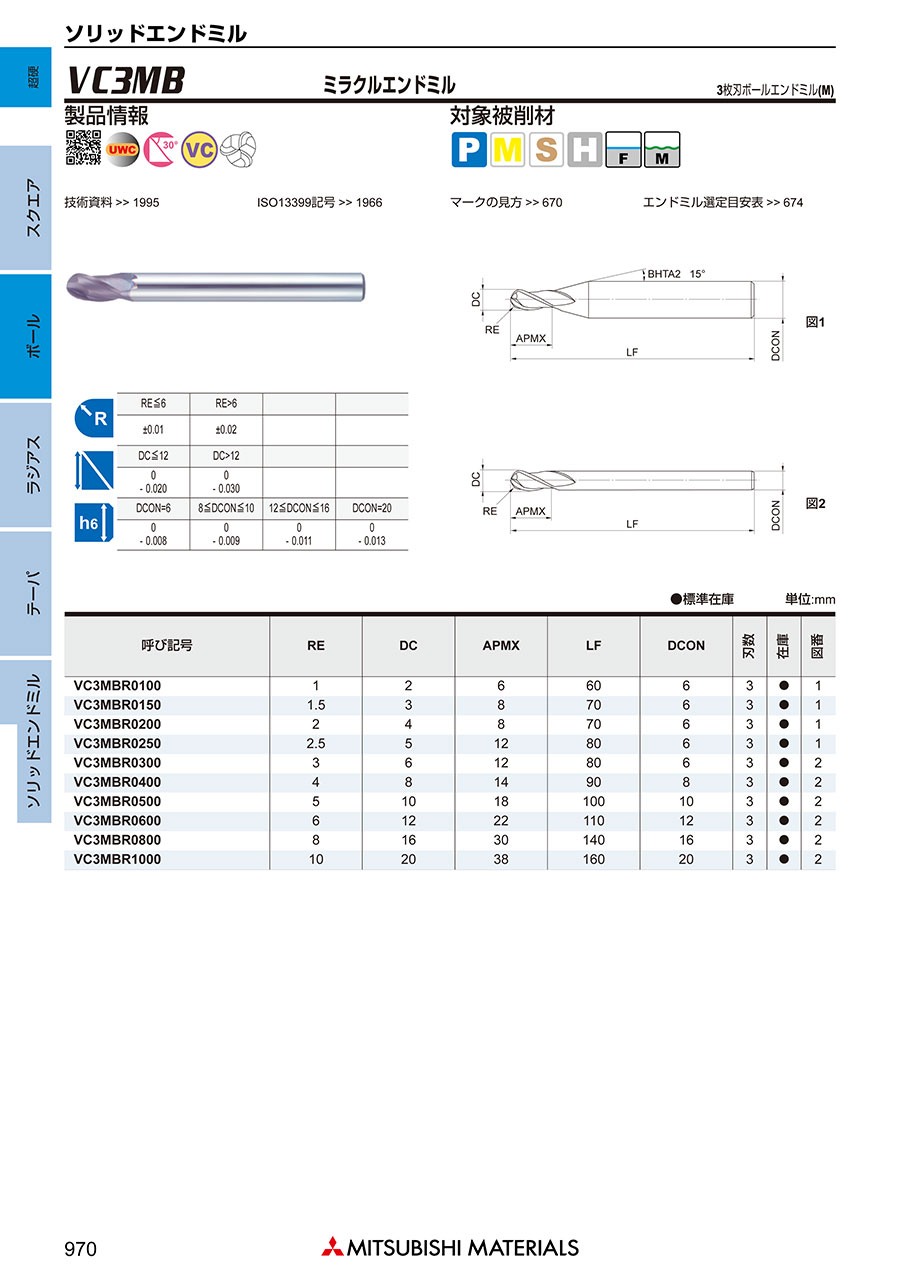

外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


■荒加工

VC3MB 3枚刃ミラクル ボールエンドミル（M） 切削条件表1


■仕上加工

VC3MB 3枚刃ミラクル ボールエンドミル（M） 切削条件表2

切削条件時の注意

VC3MB 3枚刃ミラクル ボールエンドミル（M） 切削条件時の注意
1）αとは、加工面の傾斜角。
2）55HRC以上の被削材には、VC-2SBもしくはVC-4MBをご使用ください。
3）機械や加工物取付けの剛性がない場合、びびり・異常音が発生する場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。
4）加工精度を重視される場合は、送り速度を下げて使用されることをお勧めします。特に仕上加工では、必要な精度に応じて送り速度、ピックフィードを下げてご使用ください。
5）突出し長さ（加工深さ）・取り代・機械によって、かなり条件に差が出る場合がありますので、上表は目安としてください。
6）切込みが小さい場合、回転速度と送り速度をさらに上げることができます。

型番リスト

表示件数
  • 1
    • 型番
    VC3MBR0300

    標準/追加工区分

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    R精度

    (μm)

    首部勾配

    (°)

    CADデータ有無

    (2Ｄ/3Ｄ)

    刃径公差

    		最小発注数量
    メーカー標準品
    6
    12
    3
    6
    80
    ±10
    -
    2D/3D
    -0.02～0mm
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    おすすめの代替相当品
    11,840円10,064円
    ( 11,070円 )
    在庫品1日目当日出荷可能

    TSC-BEM3S3

  • 1

    • 詳細情報

    基本情報

    汎用性を高めた独自（Ai,Ti)NコーティングVCコーティング。ドライ加工にも対応できます。
    高能率加工を実現する3枚刃ボールエンドミル。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    VC3MB 3枚刃ミラクル ボールエンドミル（M） の型番VC3MBR0300のページです。 型番VC3MBR0300に関する仕様情報を記載しております。
