三菱マテリアル

DLC2MB 2枚刃DLCコートボールエンドミル（M）

DLC2MB 2枚刃DLCコートボールエンドミル（M） DLC2MBR0250
通常単価(税別)
13,370円
税込単価
14,707円
通常出荷日：在庫品1日目当日出荷可能

DLC-2MB 耐溶着性に優れたDLCコーティングの適用により、非鉄材料(アルミニウム合金、FRP、銅...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

VQN4MB 難削材加工用エンドミル 4枚刃スマートミラクルボールエンドミル（M）

三菱マテリアル

VQN4MB 難削材加工用エンドミル 4枚刃スマートミラクルボールエンドミル（M）
通常価格(税別)： 10,409円 (税込価格：11,450円)

通常出荷日：2 日目

型番:

DLC2MBR0250
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

DLC2MBR0250の仕様・寸法情報

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
アルミ[◎] / 銅[○] / 樹脂[○]
ねじれ角
標準ネジレ(30～44°)
コーティング
非鉄用（DLC）
標準/追加工区分
メーカー標準品
刃径(mm)
5
刃数(枚)
2
刃長(mm)
12
コーナ・ボール半径(mm)
2.5
シャンク径(mm)
6
全長(mm)
80
R精度(μm)
±10
首部勾配(°)
15
CADデータ有無(2Ｄ/3Ｄ)
2D/3D
コーティング詳細
DLC
ねじれ角詳細
30°
刃径公差
-0.02～0mm

商品情報





製品特長・仕様

製品の基本仕様・特長

・ボール半径R0.1よりの充実の小径サイズ。アルミ加工はもちろん、非鉄系金属（グラファイト・樹脂・FRP等）に幅広く適用できます。
・CVDダイヤモンドに迫る硬さを高い密着力で実現。



■DLCコーティングの特性

-三菱マテリアルDLC他社DLCダイヤモンドTiN
硬さ（HV）6,000-7,0001,000-7,0007,000-10,0002,000
摩擦係数0.10.10.40.4

性能・試験情報

アルミ加工での耐溶着性性能
DLC2MB 2枚刃DLCコートボールエンドミル（M） 性能・試験情報1
■切削条件
エンドミルDLC-2MB R3
被削材A5052
回転速度20,000min-1
送り速度6,000mm/min（0.15mm/tooth）
切込み量ap 2mm
切削方式エアブロー
金型用アルミ合金A5052の加工
DLC2MB 2枚刃DLCコートボールエンドミル（M） 性能・試験情報2

一型加工後（約6時間）でも溶着なし

■切削条件
エンドミルDLC-2MB R5
被削材A5052
回転速度12,000min-1
送り速度2,200mm/min（0.09mm/tooth）
切込み量ap 0.2mm pf 0.2mm
切削方式水溶性切削油剤

メガネレンズの溝加工（ポリカーボネイト）

DLC2MB 2枚刃DLCコートボールエンドミル（M） 性能・試験情報3

アルミナ系コーティング工具に比べてバリの発生も少なく長寿命

DLC2MB 2枚刃DLCコートボールエンドミル（M） 性能・試験情報4

■切削条件

エンドミルDLC-2MB R0.3
被削材ポリカーボネイト
回転速度12,000min-1
送り速度900mm/min（0.03mm/tooth）
切込み量ap 0.1mm
切削方式ドライ

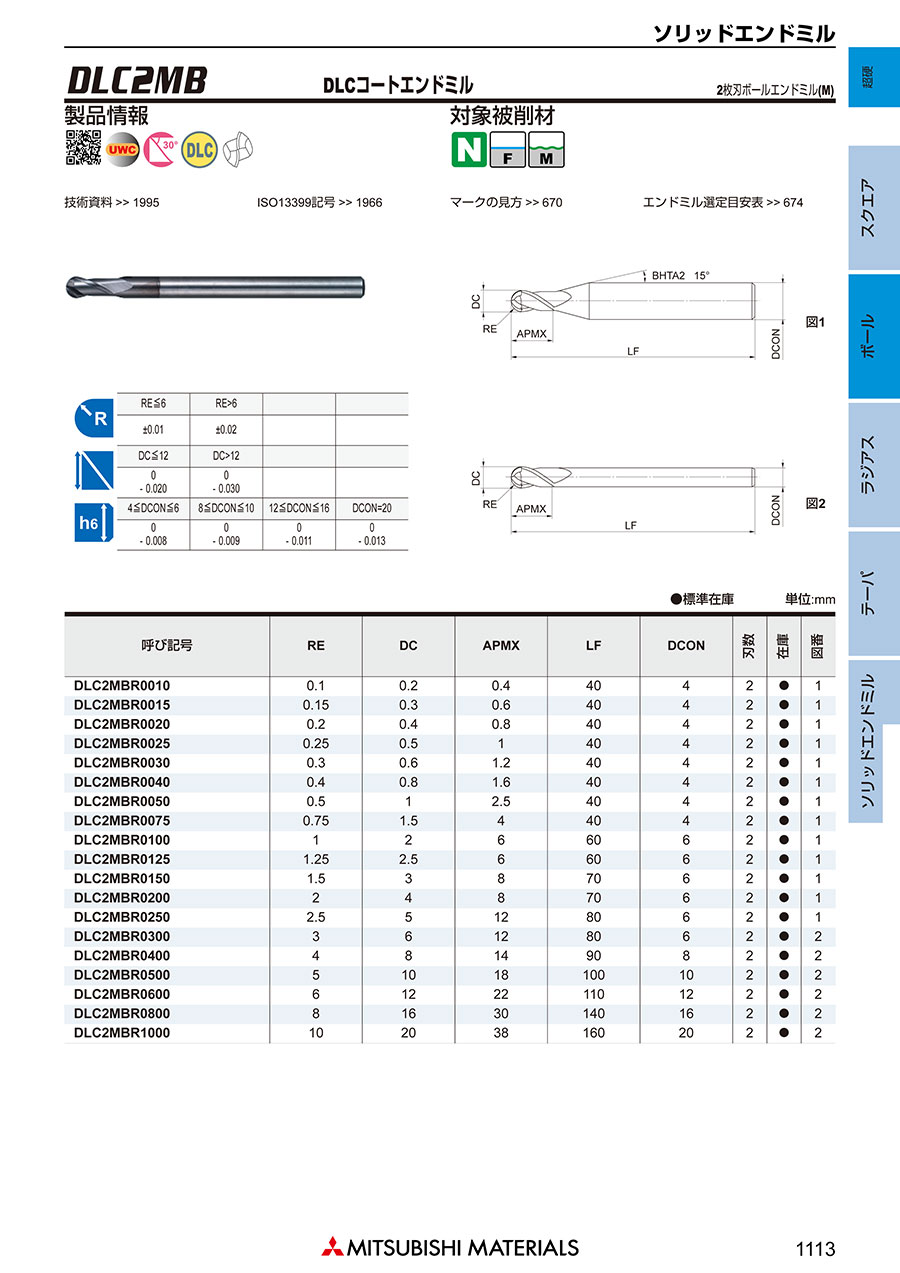

外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
DLC2MB 2枚刃DLCコートボールエンドミル（M） 切削条件表

切削条件時の注意

DLC2MB 2枚刃DLCコートボールエンドミル（M） 切削条件時の注意
1）αとは、加工面の傾斜角。
2）機械や加工物取付けの剛性がない場合、びびり、異常音が発生する場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。
3）切込みが小さい場合、回転速度と送り速度をさらに上げることができます。
4）GFRPの切削の場合は、回転速度と送り速度を上表（アルミニウム合金）の50%を目安としてください。なお、切込み深さについては、GFRPの材質などにより調整してください。
5）水溶性切削油剤のご使用を推奨します。

型番リスト

表示件数
  • 1
    • 型番
    DLC2MBR0250

    標準/追加工区分

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    R精度

    (μm)

    首部勾配

    (°)

    CADデータ有無

    (2Ｄ/3Ｄ)

    刃径公差

    		最小発注数量
    メーカー標準品
    5
    12
    2.5
    6
    80
    ±10
    15
    2D/3D
    -0.02～0mm
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,370円
    ( 14,707円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    DLC-2MB 耐溶着性に優れたDLCコーティングの適用により、非鉄材料(アルミニウム合金、FRP、銅、グラファイト)加工に最適なエンドミル

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    DLC2MB 2枚刃DLCコートボールエンドミル（M） の型番DLC2MBR0250のページです。 型番DLC2MBR0250に関する仕様情報を記載しております。
