オーエスジー

管用テーパタップシリーズ Vコーティング粉末ハイス（高硬度鋼用） V-XPM-TPT

管用テーパタップシリーズ Vコーティング粉末ハイス（高硬度鋼用） V-XPM-TPT
通常単価(税別)
7,936円～55,481円
税込単価
8,730円～61,029円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

管用テーパめねじを加工するのに用いますが、止り穴や切りくずづまりを起こし易い加工条件に適しています。

  • 型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

管用テーパタップシリーズ 一般用 TPT

オーエスジー

管用テーパタップシリーズ 一般用 TPT
通常価格(税別)： 3,277円 (税込価格：3,605円)

通常出荷日：在庫品1日目

よく一緒に見られています

管用テーパタップシリーズ Vコーティング超硬（高硬度鋼用） VX-TPT

オーエスジー

管用テーパタップシリーズ Vコーティング超硬（高硬度鋼用） VX-TPT
通常価格(税別)： 33,925円 (税込価格：37,318円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

性能・試験情報

従来のハイスでは加工の難しかった45HRCを超える高硬度材にも抜群の切削性能

管用テーパタップシリーズ Vコーティング粉末ハイス（高硬度鋼用） V-XPM-TPT　性能試験情報関連画像

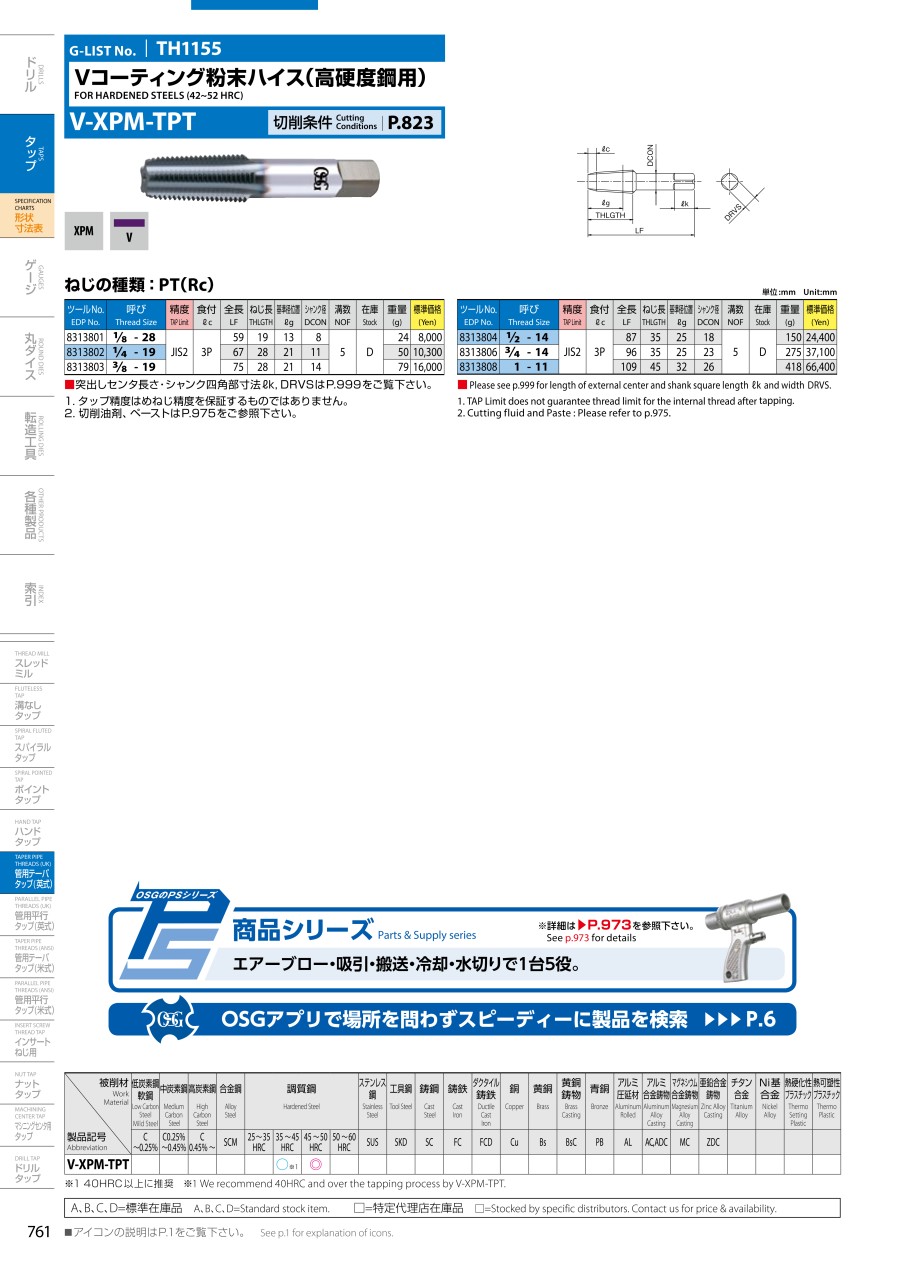

外形図

管用テーパタップシリーズ Vコーティング粉末ハイス（高硬度鋼用） V-XPM-TPT　外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
被削材高硬度鋼（合金鋼・ダイス鋼・工具鋼 等）
40～50HRC
切削速度1～3m/min
切削油剤不水溶性切削油剤
使用機械マシニングセンタ

型番リスト

表示件数
  • 1
    • 型番
    V-XPM-TPT-1/2-14
    V-XPM-TPT-1/4-19
    V-XPM-TPT-1/8-28
    V-XPM-TPT-1-11
    V-XPM-TPT-3/4-14
    V-XPM-TPT-3/8-19

    ねじサイズ（呼び）

    ピッチ（P）

    全長

    (mm)

    ねじ長

    (mm)

    シャンク径

    (mm)

    ツールNo.

    突き出しセンタ

    		最小発注数量
    R1/2
    14
    87
    35
    18
    8313804
    -
    1個
    R1/4
    19
    67
    28
    11
    8313802
    -
    1個
    R1/8
    28
    59
    19
    8
    8313801
    -
    1個
    R1
    11
    109
    45
    26
    8313808
    有
    1個
    R3/4
    14
    96
    35
    23
    8313806
    -
    1個
    R3/8
    19
    75
    28
    14
    8313803
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    20,397円
    ( 22,437円 )
    3日目
    9,772円
    ( 10,749円 )
    在庫品1日目当日出荷可能
    7,936円
    ( 8,730円 )
    在庫品1日目当日出荷可能
    55,481円
    ( 61,029円 )
    3日目
    30,967円
    ( 34,064円 )
    3日目
    13,432円
    ( 14,775円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    管用テーパめねじを加工するのに用いますが、止り穴や切りくずづまりを起こし易い加工条件に適しています。

    ご注意

    • 型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
